Instructions d’installation
Audi A6
Numéros de pièces :
60238
24836
Attelage montré dans la position
appropriée
Points d’accès au câblage : PC1, PC2
Équipement requis : Pied-de-biche ¾”
Clés : m13, 3/4”
Mèches : Aucune
1.
Soulever le véhicule sur des rampes ou par un treuil.
2.
Enlever les écrous m8 existants des supports d’échappement.
3.
Soulever le côté passager de l’attelage au-dessus du silencieux, à l’avant du support d’échappement.
4.
En abaissant délicatement le silencieux du côté conducteur, faire glisser le côté conducteur de l’attelage au-dessus du tuyau
d’échappement puis vers l’avant en position.
5.
L’attelage sera monté entre l’écran thermique et les supports d’échappement à l’aide des goujons existants.
6.
Attelage en place, soulever les supports d’échappement pour les remettre sur les goujons et commencer à visser les écrous
m8 (pas trop serré pour l’instant).
7.
Placer la rondelle conique ½ po en place puis installer le boulon ½ po.
8.
Installer la rondelle plate et l’écrou ½ po.
9.
Serrer les écrous m8 puis la fixation ½ po à l’aide d’une clé dynamométrique.
Serrer toute la visserie M8 au couple de 25 lb-pi (34 n*m).
Rev. A
1-30-09
24836N
Feuille 2 de 3
z
2009 Cequent Towing Products
CONTRE-ÉCROU À EMBASE - M8 X1.25
Qté (4)
5
RONDELLE CONIQUE – 1/2”
Qté (1)
2
RONDELLE PLATE – TREMPÉE
Qté (1)
3
ÉCROU - 1/2”-13
Qté (1)
4
BOULON HEXAGONAL – 1/2”-13 X 4” LONG
Qté (1)
1
Serrer toute la visserie ½ po au couple de 75 lb-pi (102 n*m).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé,
boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou
boule endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des
lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et
SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
2 000 lb (908 kg) Poids brut max. de la remorque
200 lb (90,8 kg) Poids max. au timon
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni :
La barre de remorquage doit
être utilisée dans la position
ÉLEVÉE seulement.
Ensemble de barre
de remorquage :
3593
Visserie : 24836F
Form F206 Rev A 5605

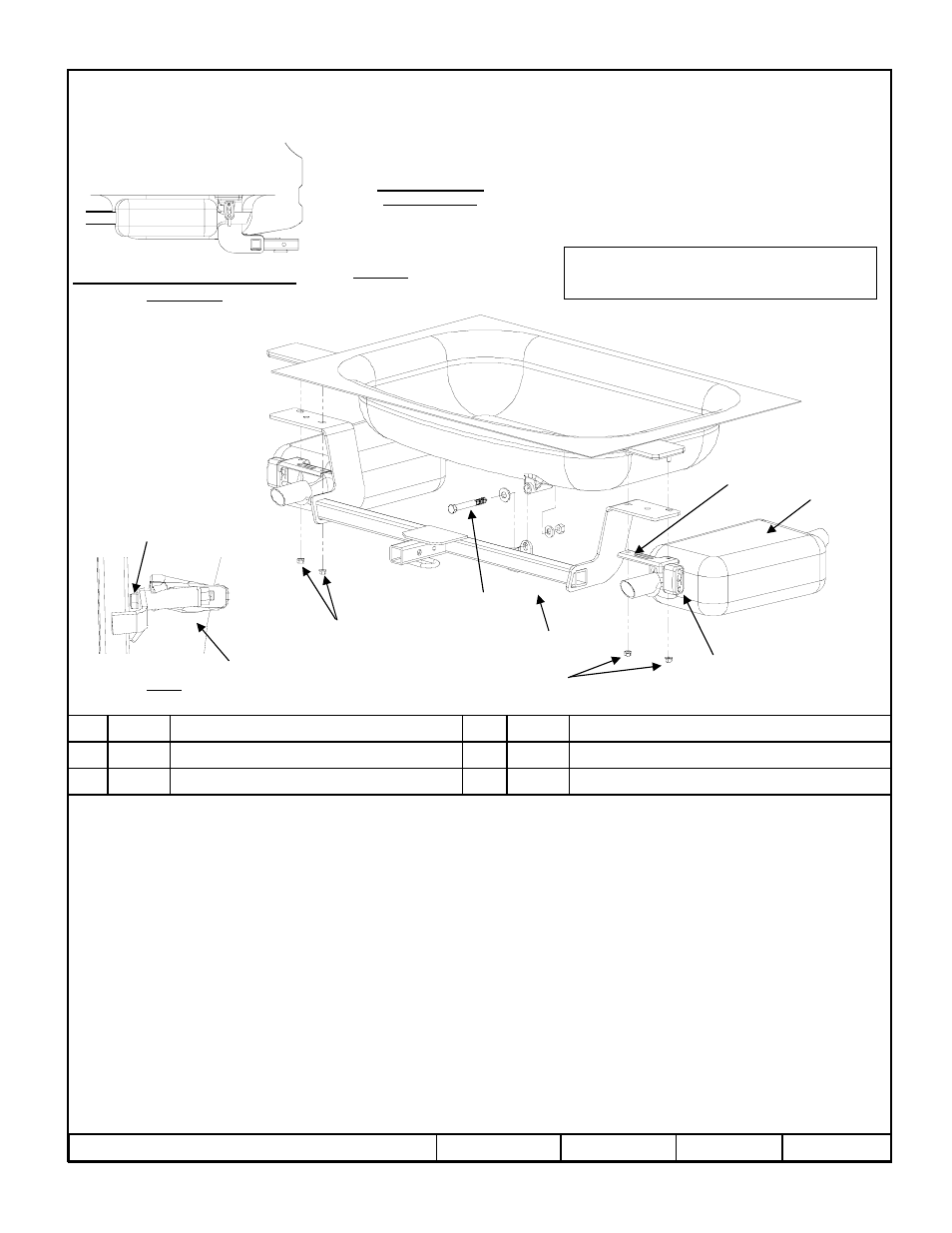

Vue A
