AGRANDE
LOS ORIFICIOS
EXISTENTES
PLACA
PROTECTORA
6
4
5
1
Instrucciones de instalación
BUICK CENTURY, OLDSMOBILE INTRIGUE,
PONTIAC GRAND PRIX
Números de partes:
N77109
N24659
N60833

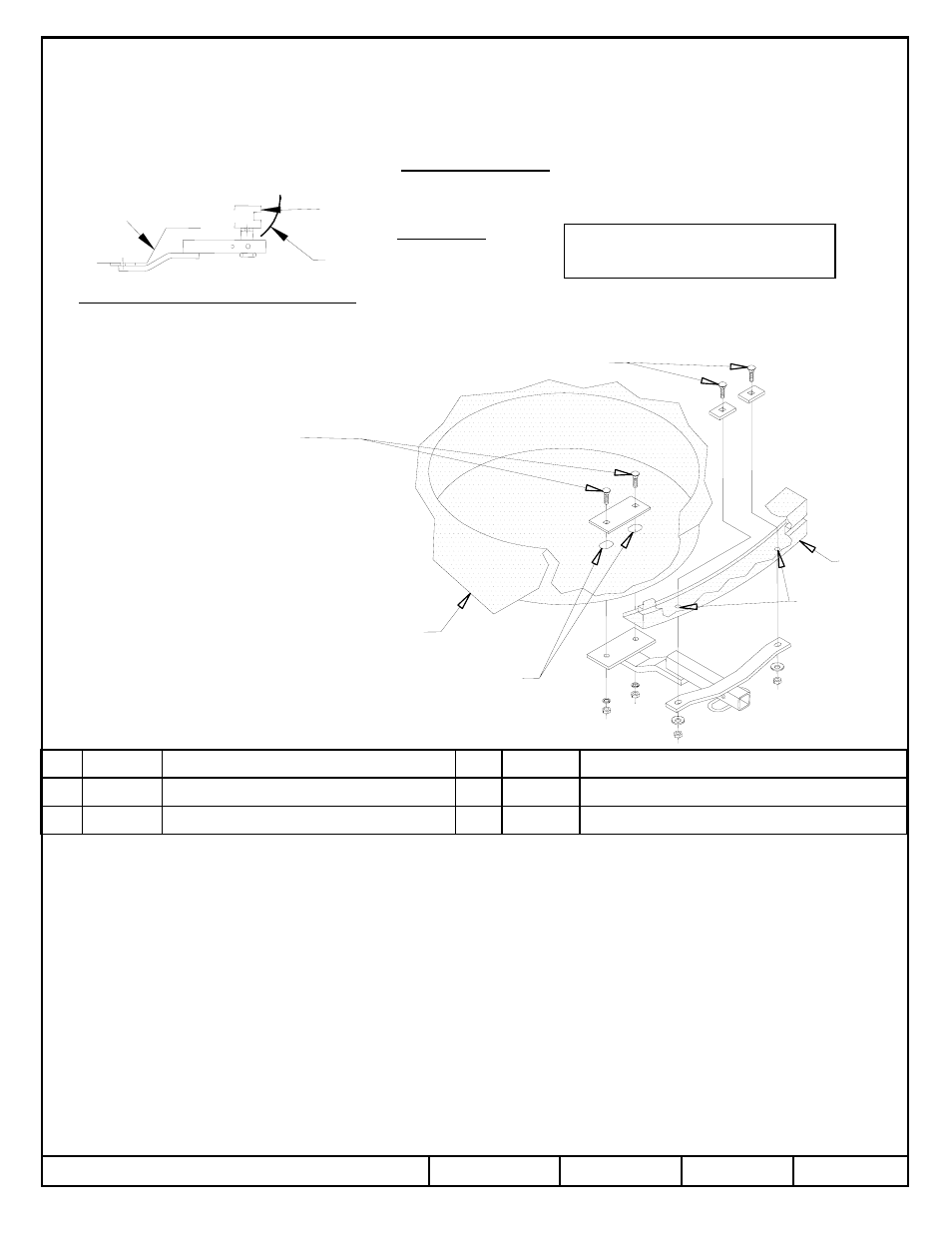

El enganche se muestra en la posición correcta Ubicación del acceso al cableado: PC3, PC4
Equipo necesario:
Llaves: 7/8”
Brocas de taladro: 1/2”
1. AGRANDE LOS ORIFICIOS EXISTENTES EN EL PARACHOQUES A 1/2”.
2. QUITE LA LLANTA DE REPUESTO Y LOS TAPONES DE CAUCHO DEL RECOLECTOR DEL BAÚL.
3. LEVANTE EL ENGANCHE A SU POSICIÓN Y UNA CON TORNILLOS COMO SE MUESTRA ARRIBA.
4. SELLE LOS ORIFICIOS EN EL RECOLECTOR DEL BAÚL PARA EVITAR LA ENTRADA DE HUMO DEL ESCAPE Y AGUA.
5. VUELVA A INSTALAR LA LLANTA DE REPUESTO.
Rev. B 04-04-06 N24659 Hoja 3 de 3 z 2006 Cequent Towing Products
BLOQUE 1/4” X 1-1/2” X 2” Cant. (2) 6 ARANDELA DE BLOQUEO – 1/2” Cant. (2) 3
ARANDELA CÓNICA DENTADA Cant. (2) 5 BLOQUE 1/4 X 2-1/2 X 6 Cant. (1) 2
TUERCA 1/2”-13 Cant. (4) 4 PERNO DE CARRUAJE 1/2”-13 X 1-3/4” Cant. (4) 1
Apriete todos los tornillos 1/2 con una llave de torsión a 75 Lb.-pies (102 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos
los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar
un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los
orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York,
V.E.S.C. Regulación V-5 y SAE J684
2000 LB Peso bruto máximo del remolque
200 LB Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.
Kit de barra de tracción:
3592
Kit de tornillos: K24659
1
2
3
4
RECOLECTOR DEL BAÚL
RETIRE LOS
TAPONES DE HULE
PARACHO-
QUES
RECOLECTOR
DEL BAÚL
PARACHO-
QUES
Form F206 Rev A 5605
