Instructions d’installation
BUICK CENTURY, OLDSMOBILE INTRIGUE,
PONTIAC GRAND PRIX
Numéros de pièces :
N77109
N24659
N60833

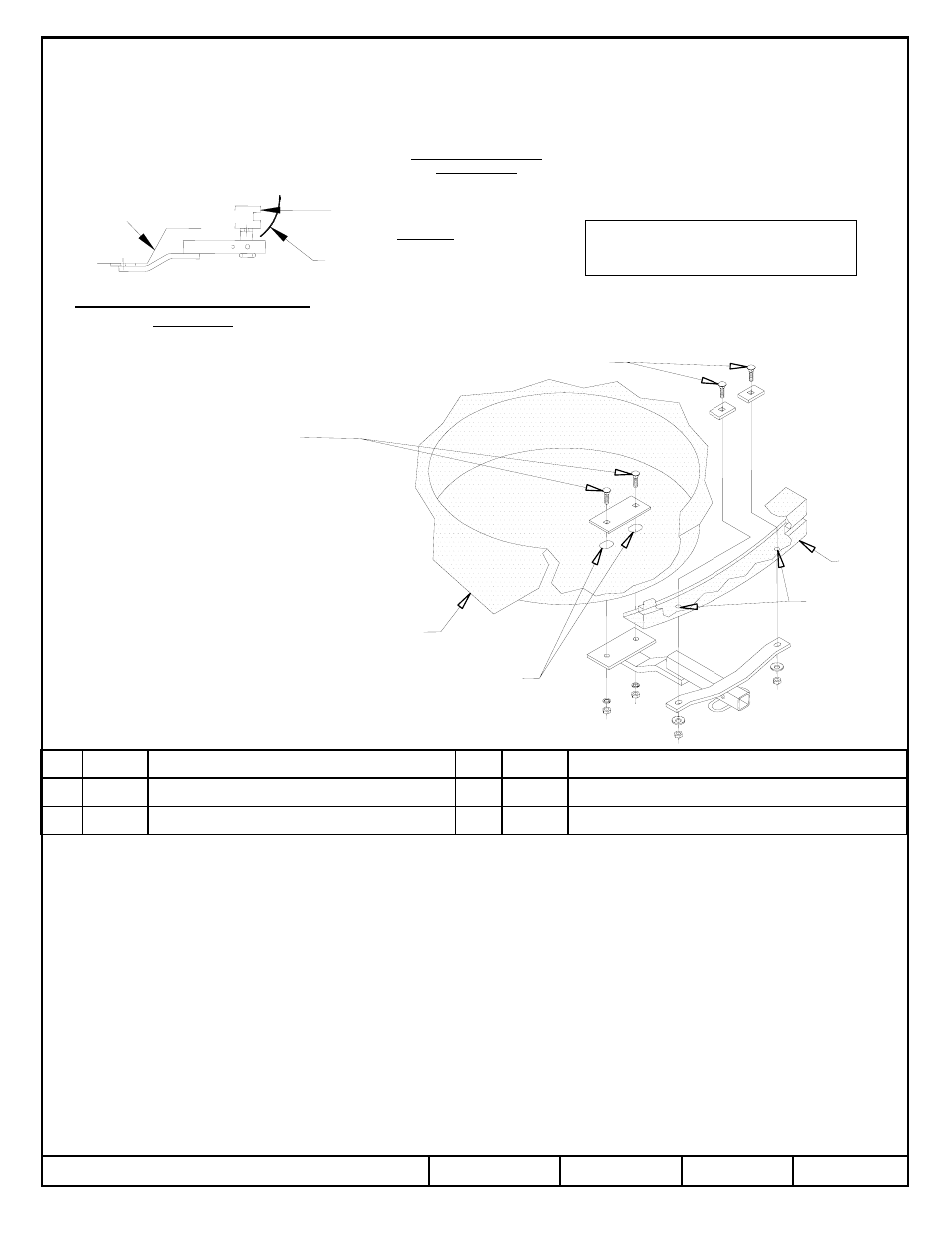

Attelage montré dans la position
appropriée
Points d’accès au câblage : PC3, PC4
Équipement requis :
Clé : 7/8 po
Mèche : 1/2 po
1. ÉLARGIR À 1/2 PO LES TROUS EXISTANTS DU PARE-CHOCS.
2. RETIRER LE PNEU DE SECOURS ET LES BOUCHONS EN CAOUTCHOUC DE LA TÔLE DU COFFRE.
3. SOULEVER L’ATTELAGE EN POSITION ET LE FIXER À L’AIDE DE LA VISSERIE PERTINENTE, COMME ILLUSTRÉ CI-
DESSUS.
4. SCELLER LES TROUS DE LA TÔLE DU COFFRE AFIN DE PRÉVENIR L’INFILTRATION D’EAU OU DE GAZ
D’ÉCHAPPEMENT.
5. RÉINSTALLER LE PNEU DE SECOURS.
Rev. B 04-04-06 N24659 Feuille 2 de 3 z 2006 Cequent Towing Products
BLOC 1/4 X 1-1/2 X 2 po Qté (2) 6 RONDELLE FREIN – 1/2 po Qté (2) 3
RONDELLE CONIQUE DENTÉE Qté (2) 5 BLOC 1/4 X 2-1/2 X 6 Qté (1) 2
ÉCROU 1/2 po-13 Qté (4) 4 BOULON DE CARROSSERIE 1/2-13 X 1-3/4 po Qté (4) 1
Serrer toute la visserie 1/2 au couple de 75 lb-pi. (102 N*M)
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
2 000 lb Poids brut max. de la remorque
200 lb Poids max. au timon
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
La barre de remorquage doit
être utilisée dans la position
ÉLEVÉE seulement.
Ensemble de barre de
remorquage :
3592
Visserie : K24659
1
2
3
4
TÔLE DE COFFRE
ENLEVER LES BOUCHONS
EN CAOUTCHOUC
PARE-
CHOCS
ÉLARGIR
LES TROUS
EXISTANTS
PARE-
CHOCS
CARÉNAGE
CASSEROLE
DE TRONC
