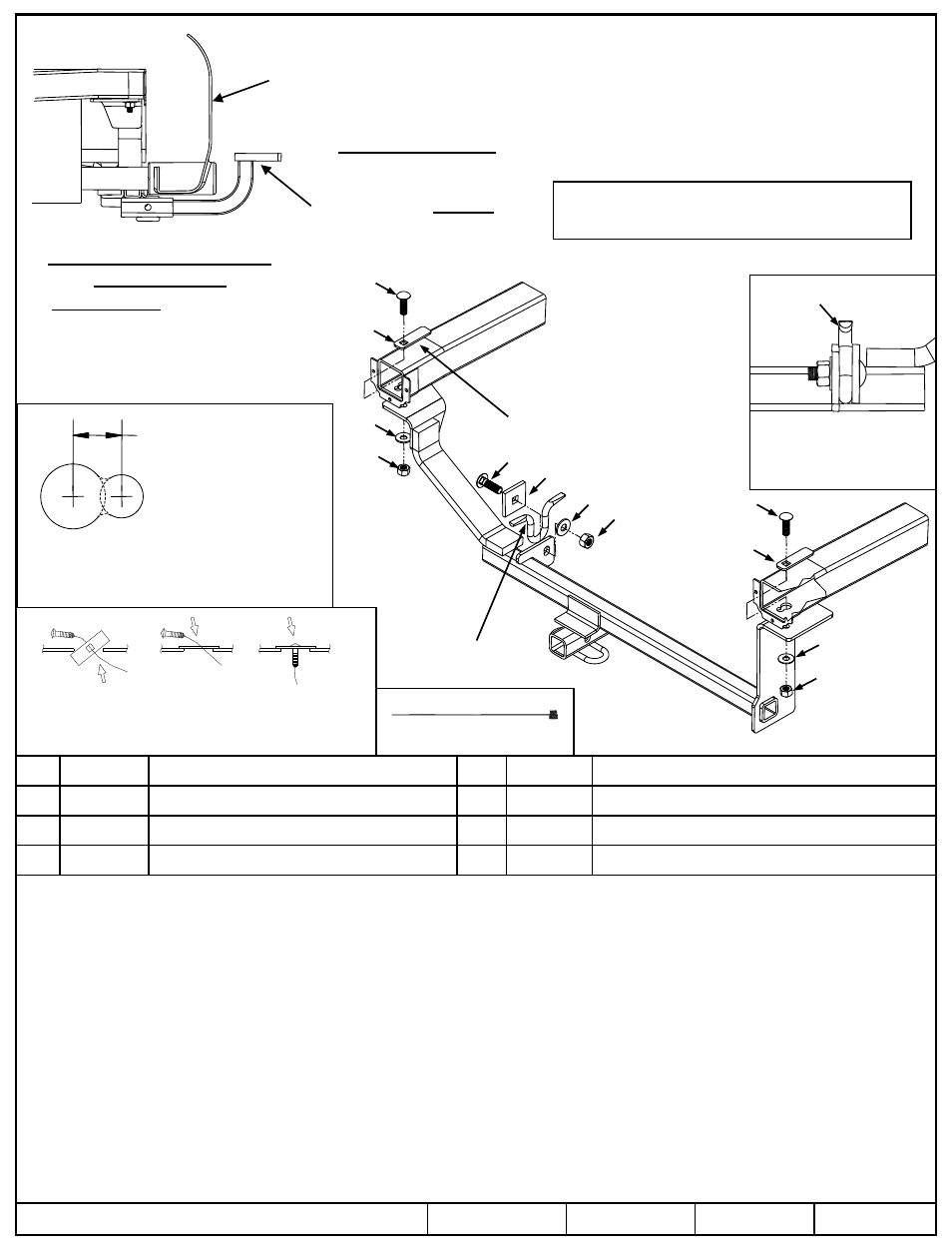

Instrucciones de instalación
Chevy Spark 2LT
Números de partes:
24894
60313
77281
El enganche se muestra en la
posición correcta
Ubicación del acceso al cableado: PC3, PC4
Equipo necesario:
Llaves: 11/16”, 7/8”
Brocas de taladro: 1/2"
1. Baje el escape quitando el aislante de goma del escape localizado por encima del silenciador.
2. Use un taladro de 1/2 ” para agrandar los orificios de 3/4” existentes en ambos largueros del bastidor como se muestra en la
Figura 1.
3. Instale pernos de carruaje de 7/16" y bloques de 7/8 ” usando el método inverso para halar el cable como se muestra en la Fig. 2.
Deje los cables de halar unidos.
4. Levante el enganche a su posición e inserte los cables de halar a través de los orificios en los soportes del enganche, retire los
cables de halar y sin apretar instale los tornillos como se indica en la Figura 3.
5. Instale el perno de carruaje de 1/2 ” y el espaciador de 2” x 2” para amarrar el enganche como se muestra en la Figura 3 y 4. No
apriete completamente en este momento.
6. Centre el enganche en el vehículo y apriete todos los tornillos según las siguientes especificaciones.
7. Vuelva a instalar el escape.
z 2012 Cequent Performance Products, Inc. Hoja 3 de 3 24894N 8-6-12 Rev. A
j
Cant. (2) Perno de carruaje, 7/16” x 1.50”GR.5
n
Cant. (1) Perno de carruaje, 1/2- 13 X1.75“ GR.5
k
Cant. (2) Bloque, 3" x 7/8"
o
Cant. (1) Espaciador, 2" x 2"
l
Cant. (2) Arandela cónica, 7/16”
p
Cant. (1) Arandela cónica, 1/2 ”
m
Cant. (2) Tuerca hexagonal, 7/16“ GR.2 q
Cant. (1) Tuerca hexagonal, 1/2"-13 GR. 2
Apriete todos los tornillos 1/2"-13 con una llave de torsión a 75 Lb.-pies (102 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o esfera que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o
La barra de tracción se debe
usar en la posición levantada
únicamente.
Kit de barra de tracción:
3594
Kit de tornillos: 24894F
Placa protectora
2000 LB (908 Kg) Peso máximo bruto del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
Apriete todos los tornillos 7/16" con una llave de torsión a 50 Lb.-pies (68 N*M)
A. Inserte el perno y
bloque en el bastidor B. Alinee el bloque en
el orificio de acceso C. Hale el perno a
través del bloque
Figura 2: Procedimiento del cable de halar
Figura 1: La modificación del orificio de acceso
permite halar el cable del bloque y perno de
carruaje
Nota: perforar hacia atrás
del taladre hacia atrás del
orificio existente de ¾“
de diámetro en el larguero
del bastidor
0.563 (14.30 mm)
Gancho de
amarre
Nota: Orientación del bloque
Figura 3
Figura 4: Vista posterior
de la correctamente
sujetado al gancho de
amarre
Cable de halar
Gancho de amarre
El enganche
se muestra
