Draw-Tite 24711 SPORTFRAME HITCH - Manual (Page 3)

Brocas de taladro: 1/2”
Llaves: 7/8”
Instrucciones de instalación
CHRYSLER SEBRING
CONVERTIBLE
Números de partes:
77092
24711
60850

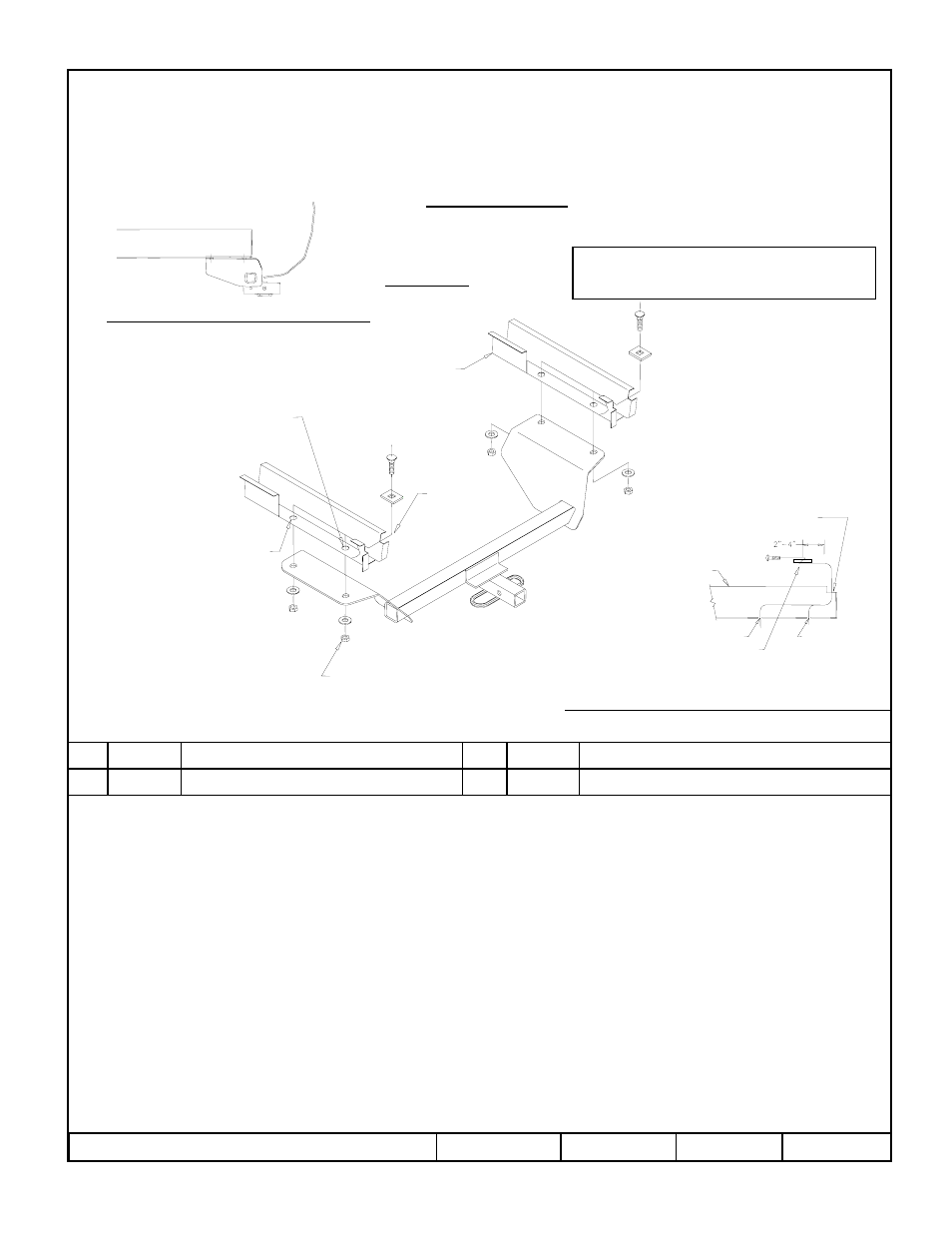

El enganche se muestra en la posición correcta Ubicación del acceso al cableado:
PC3, PC4
Equipo necesario:
1. INSERTE CON ALAMBRE EL BLOQUE Y EL PERNO DE CARRUAJE A TRAVÉS DEL ORIFICIO DE ACCESO EN LA PARTE SUPERIOR DEL
LARGUERO DEL BASTIDOR Y EN LOS ORIFICIOS EXISTENTES.
2. LEVANTE EL ENGANCHE A SU POSICIÓN Y ASEGURE CON ARANDELAS CÓNICAS DENTADAS Y TUERCAS.
3. USANDO LA RANURA MÁS DELANTERA EN EL ENGANCHE COMO PLANTILLA, PERFORE UN ORIFICIO DE 1/2” EN EL LARGUERO DEL
BASTIDOR, EN CADA LADO.
4. INSERTE CON ALAMBRE LOS BLOQUES RESTANTES Y LOS PERNOS DE CARRUAJE EN LOS ORIFICIOS PERFORADOS EN EL PASO 3.
ASEGURE CON ARANDELAS CÓNICAS DENTADAS Y TUERCAS.
Rev. C 10-1-07 N24711 Hoja 3 de 3 z 2006,2007 Cequent Towing Products
Tuerca, 1/2-13 Cant. (4) 4 Bloque, 0.25 x 1.50 x 2.00 Cant. (4) 2
Arandela, cónica dentada Cant. (4) 3 Perno de carruaje 1/2-13 x 1.75 Cant. (4) 1
Apriete todos los tornillos 1/2-13 con una llave de torsión a 75 Lb.-pies (102 N*M).
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche
tape todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe
retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use
protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva
York, V.E.S.C. Regulación V-5 y SAE J684
2000 LB (908 Kg) Peso bruto máximo del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente
Kit de barra de tracción:
3592
Kit de tornillos: F24711
Form F206 Rev A 5605
LARGUERO
DEL BASTIDOR
ORIFICIO EXISTENTE
EN LARGUERO DEL
BASTIDOR EN CADA
COSTADO
PERFORE EL ORIFICIO
EN CADA LADO DEL
LARGUERO DEL BASTIDOR
ORIFICIO DE ACCESO
EN LA PARTE SUPERIOR
DEL LARGUERO
DEL BASTIDOR
ORIFICIO DE ACCESO EN LA
PARTE SUPERIOR DEL
LARGUERO DEL BASTIDOR
BASTIDOR
ORIFICIO PERFORADO
EJEMPLO DEL PROCEDIMEONTO DE INSERSION CON ALAMBRE
TUERZA EL ALAMBRE
PARA MANTENER EL BLOQUE
INDEPENDIENTE DEL PERNO
ORIFICIO
EXISTENTE
1234
