Draw-Tite 24692 SPORTFRAME HITCH - Manual (Page 3)

Instrucciones de instalación
FORD FOCUS SEDAN,
FORD FOCUS 5 DR – ZX5 (HATCHBACK)
FORD FOCUS 3 DR – ZX3 (HATCHBACK)
Número de partes:
77114
24692
60870
El enganche se muestra en la posición
correcta Ubicación del acceso al cableado: PC3, PC4 (SEDAN)
PC1, PC2 (HATCHBACK)
Equipo necesario:
Llaves: 3/4”, 7/8”
Brocas de taladro: 1/2”
1. Levante el enganche a su posición.
Nota: El soporte del costado del conductor está colocado al interior del gancho de amarre, el soporte del costado del pasajero está colocado por fuera del gancho de
amarre.
Nota: La colocación del bloque con dos 2 orificios varía según el modelo. Ver figura 1.
2. Instale pernos de carruaje y bloques a través de los ganchos de amarre del vehículo como se muestra y sin apretar instale arandelas planas y tuercas hexagonales.
Modelo sedan
3. Inserte el perno de carruaje y el bloque a través del extremo del larguero del bastidor dentro del orificio existente en el bastidor.
4. Instale los tornillos restantes como se muestra.
Modelo hatchback:
3. Con el enganche como guía, perfore un orificio de 1/2” en el extremo más delantero de la ranura en el soporte lateral del costado del pasajero.
4. Inserte el perno de carruaje y el bloque a través del orificio de acceso en la base del larguero del bastidor.
5. Instale los tornillos restantes como se muestra.
Apriete todos los tornillos 1/2” con una llave de torsión a 75 Lb.-pies (102 N*M)
Rev. G 7-17-07 N24692 Hoja 3 of 3 z 2006, 2007 Cequent Towing Products
TUERCA – BLOQUEO 1/2-13 Cant. (3)
!
ARANDELA – CÓNICA 1/2” Cant. (1)
5
BLOQUE - .25 X 1.00 X 2.00 Cant. (1)
9
ARANDELA – PLANA 1/2” Cant. (3)
4
BLOQUE - .25 X 1.00 X 3.00 Cant. (1)
8
TUERCA – 1/2-13 Cant. (1)
3
BLOQUE - .25 X 1.50 X 2.00 Cant. (2)
7
BLOQUE - .25 X 1.50 X 4.00 * Cant. (1)
2
BLOQUE – .188 X 1.00 X 2.00 Cant. (1)
6
PERNO – CARRUAJE 1/2-13 X 2.00 GR5 Cant. (4)
1
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado.
Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684
2000 LB (908Kg) Peso máximo bruto del remolque
200 LB (90.8Kg) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente
Kit de barra de tracción:
3593
Kit de tornillos: K24692
*(SEDAN)
*(HATCHBACK)
* LA POSICIÓN DE ESTE BLOQUE
VARÍA SEGÚN MODELO
PLACA
PROTECTORA
LARGUERO DEL BASTIDOR
SOPORTE LATERAL
ORIFICIO DE ACCESO
(HATCHBACK)
ORIFICIO EXISTENTE EN SEDAN, PERFORE
UN ORIFICIO DE 1/2” DIA. EN LOS
MODELOS HATCHBACK
GANCHO DE AMARRE
TODOS LOS MODELOS
REQUIEREN ESPACIADOR
ENTRE EL ENGANCHE Y
EL BASTIDOR
6 8 53 1
1 9 4 !
1 7 2 4 !

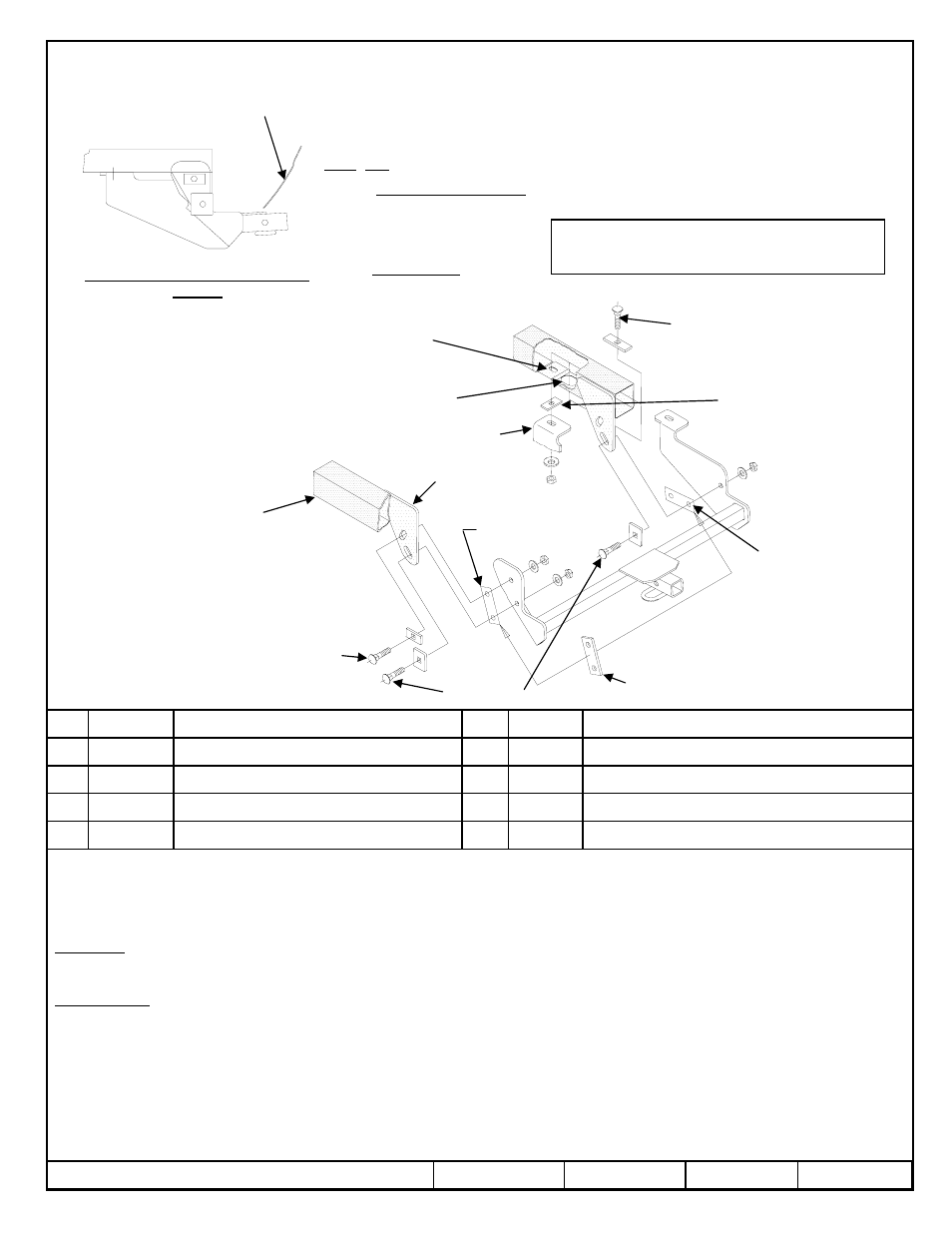

FIGURA 1
Nota: NO se ajusta a modelos con el paquete de aspecto de la calle
Form F206 Rev A 5605
