Instrucciones de instalación
Subaru Forester
Números de partes:
90228
36523
06155
El enganche se muestra en la
posición correcta
Ubicación del acceso al cableado: SUV8
Equipo necesario: Lija metálica
Llaves: ¾”, 10mm
Brocas de taladro: 3/8"
1.
Baje el escape desconectando el/los colgante/s de goma que se encuentran en el/los soporte/s del colgante.
2.
Retire (4) tornillos del protector de calor del larguero del bastidor y coloque a un lado.
Nota: Cuando se instala el enganche, tendrá que desechar o recortar el protector de calor para que calce en la posición.
3.
Retire (3) tapones de plástico de los orificios existentes en cada larguero del bastidor y deseche.
4.
Use una perforación de 3/8” y lije para modificar el orificio central en cada larguero del bastidor, como se muestra en la Figura 2, para permitir la
inserción de los espaciadores y los pernos de carruaje con el alambre.
5.
Inserte con el alambre los espaciadores y los pernos de carruaje de 1/2" a través del orificio de acceso modificado en el paso 4 y hacia abajo a
través de los orificios en ambos largueros del bastidor (ver figura 3), verificando que los bloques se extiendan en ambos lados del orificio (vea
la figura 4) y que no se traslapen entre sí.
6.
Levante el enganche a su posición, tenga cuidado de no empujar los tornillos en el bastidor y asegure con arandelas cónicas y tuercas.
7.
Vuelva a instalar protector de calor y los tornillos que se quitaron en el paso 2.
8.
Levante el escape de nuevo en su posición y vuelva a instalar los colgantes del escape que se desconectaron en el paso 1.
z
2013 Cequent Performance Products, Inc. – Printed in Mexico
Hoja 3 de 3
36523N
15/04/2014
Rev. B
1
1
1
1
Cant. (6)
Perno de carruaje, ½-13 x 1.75 GR5
4
4
4
4
Cant. (6)
Tuerca hexagonal, ½-13
2
2
2
2
Cant. (6)
Espaciador, 1/4 x 1 x 3 (orificio cuadrado para
perno de carruaje de 1/2")
5
5
5
5
Cant. (6)
Alambre de halar, 1/2"
3
3
3
3
Cant. (6)
Arandela cónica, - 1/2"
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la esfera estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o esfera que se hayan
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o
Kit de tornillos: 36523F
Form F206 Rev A 5605
Figura 2: La modificación del orificio de acceso
permite insertar el bloque y perno de carruaje
mediante el alambre guía.
Figura 3: Enrolle el alambre de
halar para mantener el espaciador
independiente del perno
Orificios de 3/8" de diámetro
Orificio existente
de 3/4” de diámetro
en el bastidor
B. Alinee el bloque
en el orificio de
acceso
A. Inserte el perno y
bloque en el bastidor
C. Hale el perno a
través del bloque
Figura 4: Procedimiento para insertar las piezas con alambre

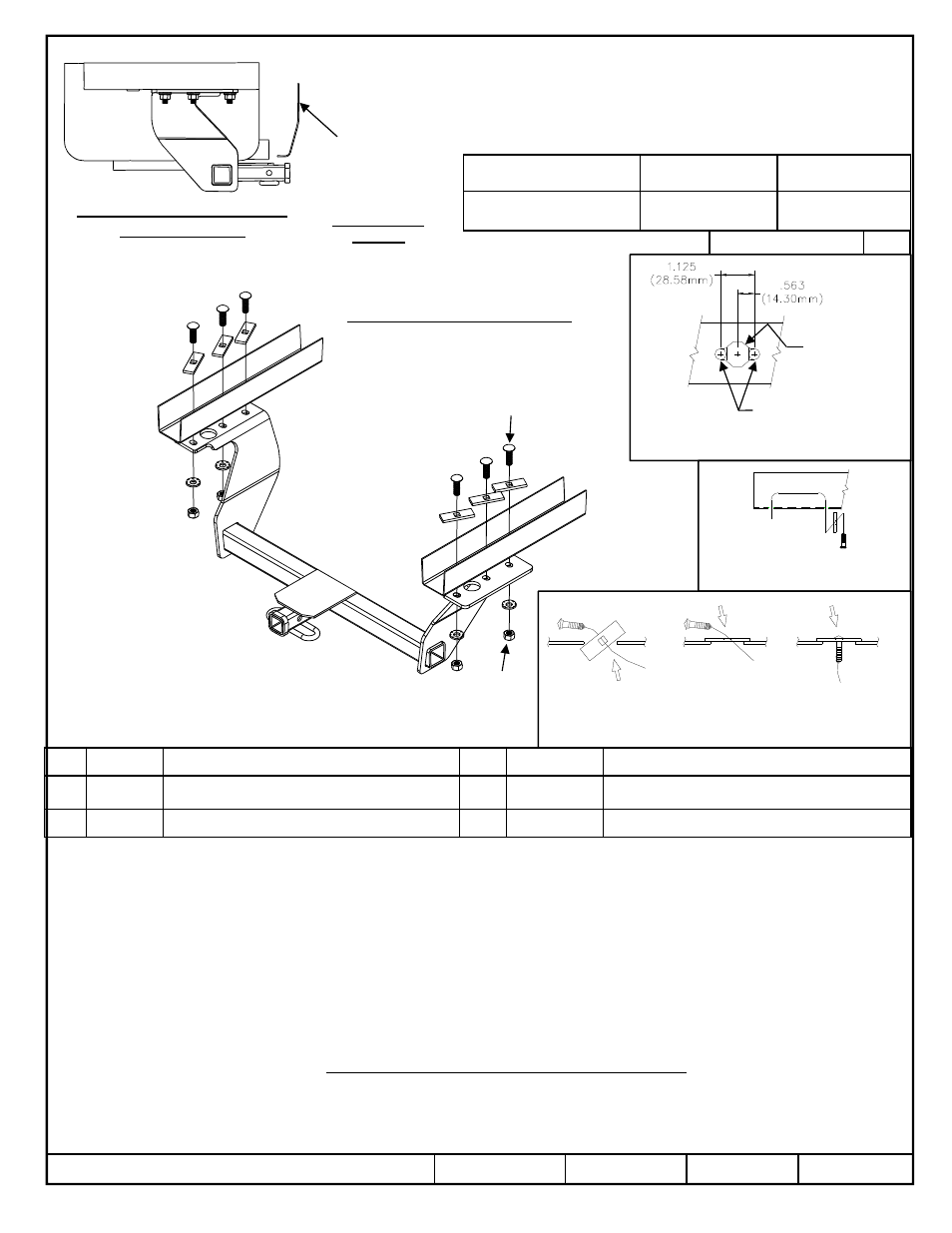

Figura 1
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo
de la horquilla (LB)
Carga de peso
Montaje de esfera
3500 (1589 Kg)
300 (136 Kg)
Calificación de accesorios
B
Kit de barra de
tracción:
36053
Apriete los tornillos ½ -13 GR5 a 75 lb-pies (102 N * M)
Tornillos iguales en ambos lados
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
Placa protectora
