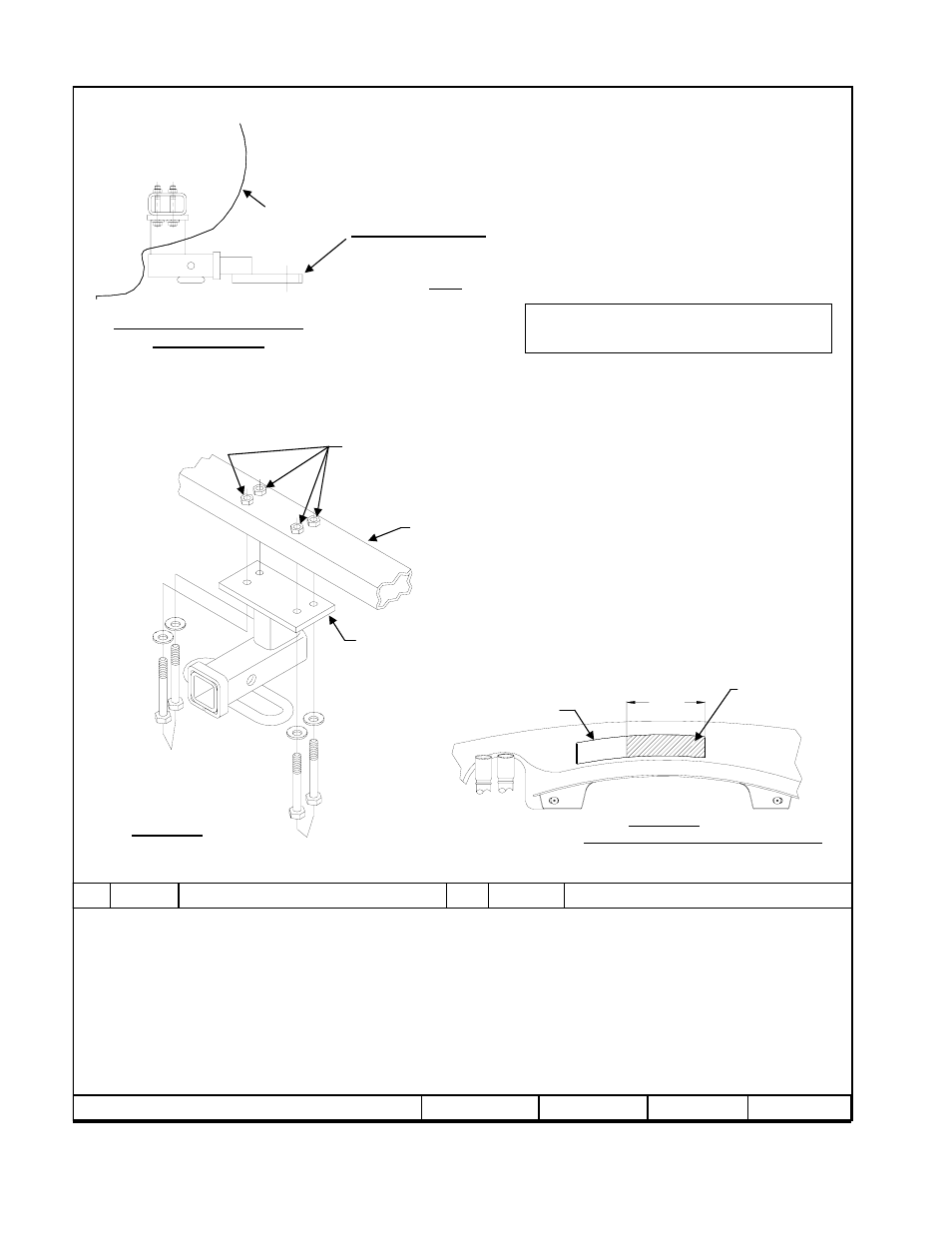

Page 3: Figura 1, Números de partes

background image

Instrucciones de instalación

Volkswagen Tiguan

Números de partes:

06625

36474

90191

El enganche se muestra en la

posición correcta

Ubicación del acceso al cableado: PC1, PC2

Equipo necesario: Cuchillo utilitario

Llaves: 17mm

Brocas de taladro: Ninguna

1.

Localice el área ranurada existente en la parte inferior de la placa protectora para cortar según la Figura 2. Corte la
placa protectora como se muestra para tener acceso a los orificios de montaje en el travesaño del vehículo.

2.

Levante el enganche a su posición, alinee los orificios en la placa superior del enganche con los orificios en el
travesaño del vehículo.

3.

Asegure con pernos hexagonales M10 x 1.50 x 70mm y arandelas cónicas dentadas de 3/8”.

Rev. A

5-27-08

36474N

Sheet 3 of 3

z

2008 Cequent Towing Products

Arandela cónica dentada - 3/8"

Cant. (4)

2

Perno hexagonal M10 x 1.50 x 70mm CL18.8

Cant. (4)

1

Apriete todos los tornillos M10 con una llave de torsión a 38 Lb.-pies (52 N*M).

Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el

colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya

dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.

Regulación V-5 y SAE J684.

3500 LB (1589 Kg) Peso bruto máximo del remolque

300 LB (136 Kg) Peso máximo de la horquilla

No supere el valor inferior entre la calificación del

fabricante del vehículo de remolque o

La barra de tracción se debe
usar en la posición BAJA
únicamente.

Kit de barra de tracción:

36051

Kit de tornillos: 36474F

Form F206 Rev A 5605

Nota: Se requiere recorte de la placa protectora. Obtener la aprobación

del propietario del vehículo antes de cortar

Nota: Se requiere recorte de la placa protectora. Obtenga la aprobación del propietario del vehículo antes de cortar

Placa protectora

6-1/2”

(165mm)

Área a cortar para
instalación del enganche

Área ranurada existente
En la placa protectora del vehículo

1

2

Placa superior
del enganche

Travesaño del vehículo

Tuercas de soldar

Figura 2

(Vista desde la parte inferior del vehículo)

Diagrama del recorte de la placa protectora

1

2

Figura 1

La placa protectora no se muestra
con fines de claridad.
