Instrucciones de instalación
Volvo S-80
Números de partes:
90171
36466
06608
El enganche se muestra en la posición correcta
Ubicación del acceso al cableado:
PC3, 4
Equipo necesario:
Llaves: 11/16, 13mm,
adaptador de pata de gallo 11/16
Orificio de
acceso
1.
Retire las dos tuercas plásticas de las lengüetas de la placa protectora (no deseche).
2.
Baje el escape al retirar los pernos que sostienen los ganchos del escape en ambos lados.
3.
Retire las (4) tuercas plásticas en la base del baúl que sostienen el protector de calor en su posición. Suavemente hale el protector de calor lejos del larguero
del bastidor para permitir acceso a los largueros del bastidor. Nota: el protector de calor no se puede quitar.
4.
Retire la cinta que cubre los orificios en el larguero del bastidor lateral.
5.
Usando los cables de halar, introduzca los espaciadores y los pernos de carruaje en su posición (ambos largueros). El orificio de acceso está localizado al final
del larguero del bastidor y antes de la barra de impacto. Deje el cable de halar unido. Ver Figura 2 A. Nota: Es mucho más fácil si el perno y el espaciador
no están unidos cuando se insertan en el bastidor, consulte la ilustración. Ver Figura 3.
6.
Empuje (únicamente) los tornillos en el larguero del bastidor dejando el cable de halar y el cable adicional expuesto entre el larguero del bastidor y el baúl.
Ver Figura 2 B
7.
Levante el enganche a su posición entre los largueros del bastidor, alimente los cables de halar a través de los orificios adyacentes en el enganche. Ver la
Figura 2 B Tubo receptor apuntando hacia abajo y rotándolo a su posición a través del recorte del escape de la placa protectora y encima del silenciador y del
protector de calor. Tenga cuidado de no rayar la placa protectora. Si el exceso de masilla en el bastidor interfiere con la instalación del enganche, baje el
enganche y raspe el exceso de masilla para la instalación.
8.
Hale el tornillo hacia atrás a través de los orificios y el enganche.
9.
Quite los cables de halar e instale las arandelas cónicas y la tuerca (tenga cuidado de empujar los tornillos de nuevo hacia el larguero del bastidor).
10.
Apriete según la especificación.
11.
Doble el protector de calor de nuevo hacia su posición y vuelva a instalar las tuercas plásticas del protector anteriormente retiradas.
12.
Levante el sistema del escape de nuevo a su posición.
13.
Vuelva a instalar las tuercas plásticas de nuevo en la placa protectora del parachoques.
Rev. B
1-8-08
36466N
Hoja 3 de 3
z
2007 Cequent Towing Products
Arandela cónica
Cant. (4)
3
Cable de halar
Cant. (4)
5
Espaciador
Cant. (4)
2
Tuerca hexagonal, 7/16-14
Cant. (4)
4
Perno de carruaje 7/16-14 X 2.00 GR5
Cant. (4)
1
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado.
Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684.
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.
Kit de barra de tracción:
36061
Kit de tornillos: 36466F
Form F206 Rev A 5605
3500 LB (1589 Kg) Peso bruto máximo del remolque
300 LB (136 Kg) Peso máximo de la horquilla
Apriete todos los tornillos 7/16 GR5 con una llave de torsión a 50 Lb.-pies (68 N*M)
Nota: Tornillos iguales
en ambos lados
Enrolle el cable de halar para mantener el bloque
independiente del perno
1
2
2
Larguero del
bastidor
43
5
1 34
Orificio de
acceso
Larguero del bastidor
Placa
protectora
Barra de impacto
Barra de
impacto

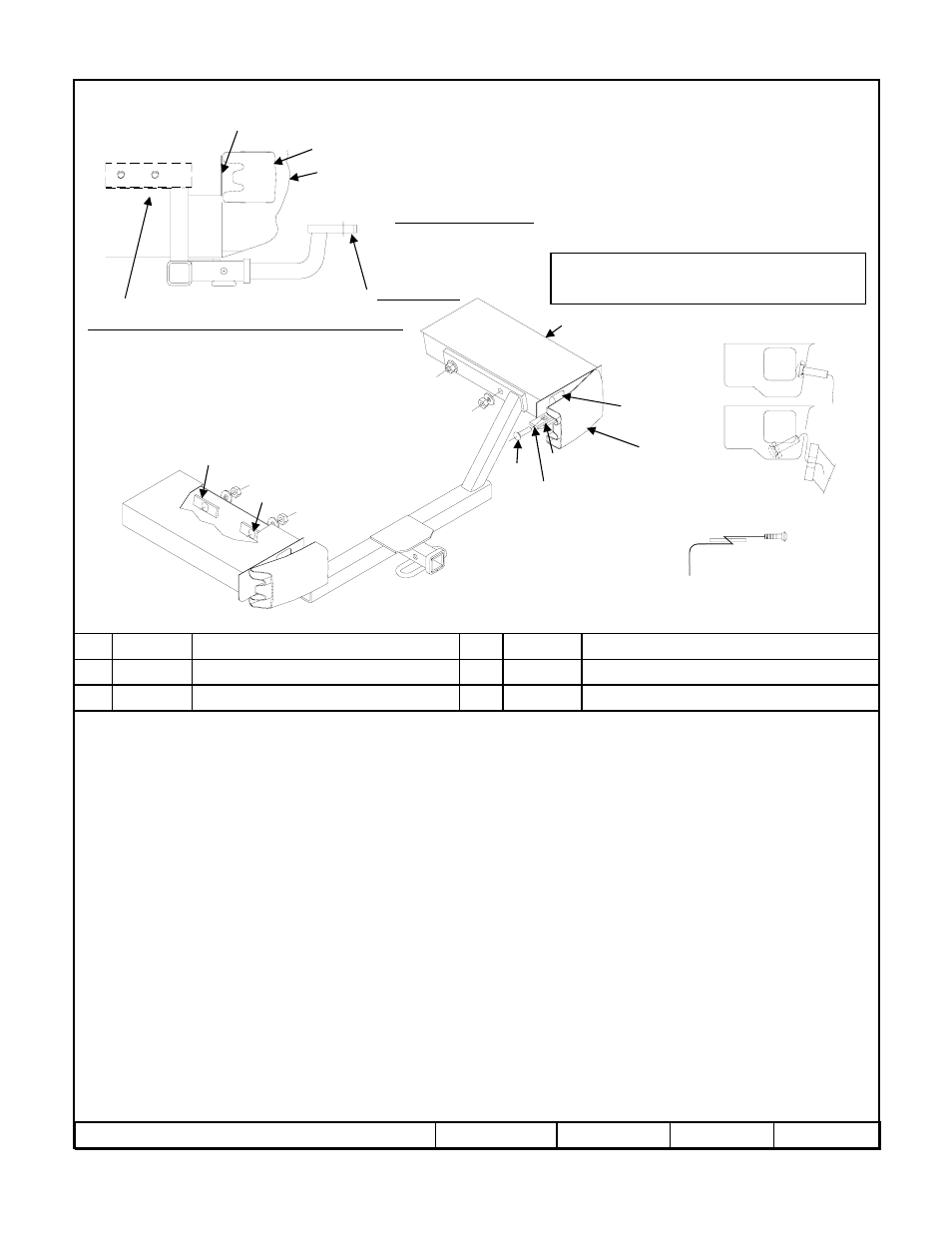

Figura 1
Figura 3
Escape, protector de
calor y baúl no se
muestran
Figura 2
A
B
