Draw-Tite 36465 FRAME HITCH - Manual (Page 3)

Instrucciones de instalación
Kia Amanti
Números de partes:
El enganche se muestra en la
posición correcta
Ubicación del acceso al cableado: PC3,4
Equipo necesario: Destornillador de estrella (Phillips),
lubricante o agua jabonosa
Llaves: 10mm, 12mm, 17mm, 11/16”
1
1. Baje el aislador de goma del extractor delantero y posterior de silenciador. Quite (2) las tuercas que sostienen la suspensión posterior del
silenciador. Nota: Rociar un lubricante o agua jabonosa en el vástago del gancho de metal y el aislador de goma ayuda para el desmonte.
2. Retire el panel de apariencia que cubre el the trunk (para la facilidad de la instalación del tirón). Quite los dos (4) remaches plásticos que
sostienen las lengüetas de la placa protectora al vehículo. Nota: Quite el centro del remache con un destornillador. Los remaches se deben
reinstalar
3. Cuelgue el perno en U en el gancho de remolque.

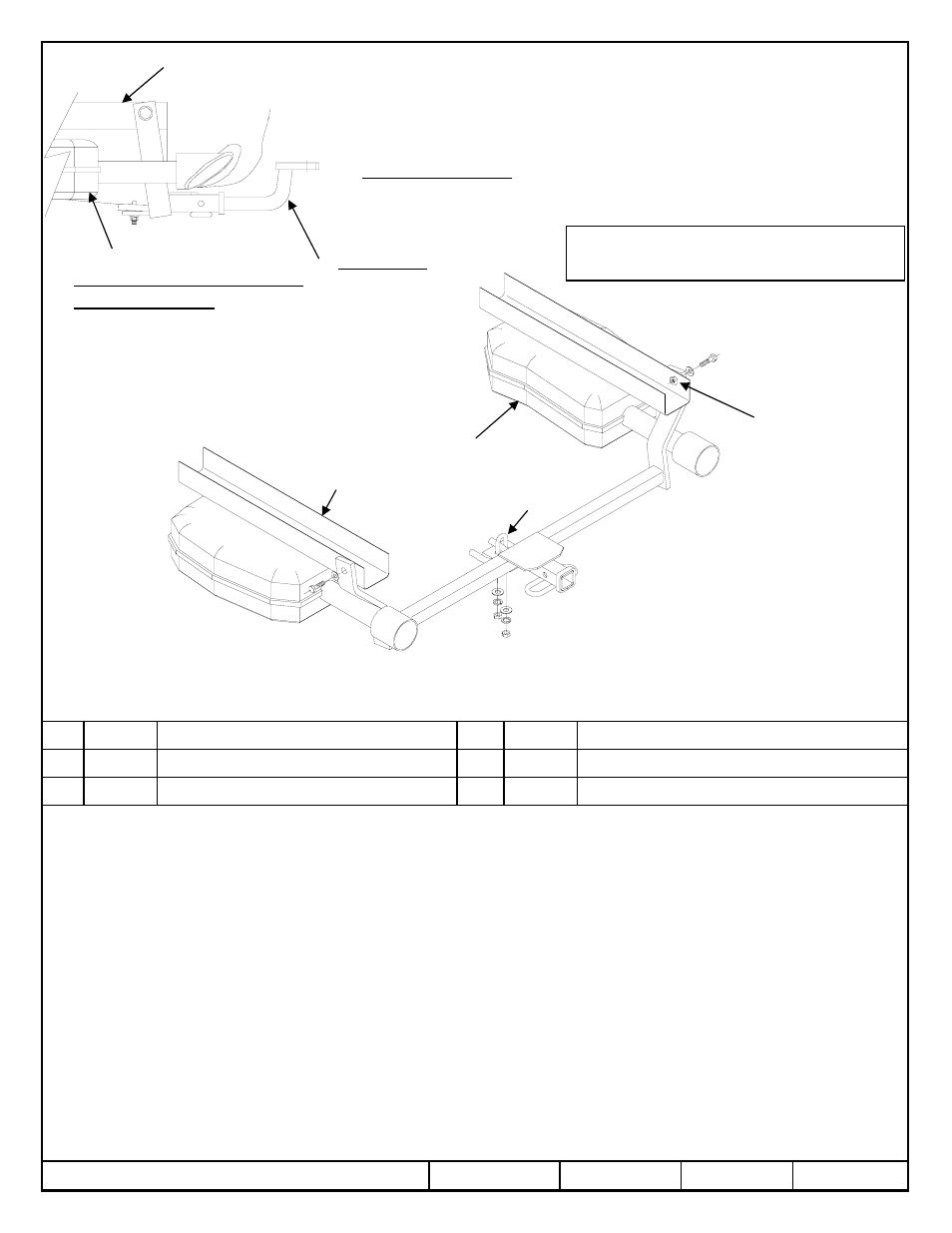

4. Deslice el enganche por encima del silenciador y alinee las agujeros en el enganche con las tuercas de soldar en el bastidor del vehículo
como se muestra en la figura anterior.
5. Reinstale el panel del aspecto.
6. Instale libremente el U-Perno.
7. Serrer toute la visserie selon les spécifications de couple requises.
8. Levante el sistema del escape de nuevo a su posición.
Rev. X 10-19-07 36465N Hoja 3 of 3 z 2007 Cequent Towing Products
Tuerca hexagonal3/8-16 Cant. (2) 6 Perno en U 3/8-16 Cant. (1) 3
Arandela de bloqueo Cant. (2) 5 Arandela cónica Cant. (2) 2
Arandela plana Cant. (2) 4 Perno hexagonal, M10 X 1.25 X 40mm CL8.8 Cant. (2) 1
Apriete todos los tornillos 3/8 GR2 con una llave de torsión a 20 Lb.-pies. (27 N*M)
Apriete todos los tornillos M10 CL8.8 con una llave de torsión a 42 Lb.-pies.(57 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape
todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un
enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los
orificios del accesorio con soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del
estado de Nueva York. V.E.S.C. Regulación V-5 y SAE J684.
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente
Kit de barra de tracción:
36061
Kit de tornillos: 36465F
36465
90170
06607
Nota: Tornillos iguales en ambos lados
2
3
Larguero del
bastidor
Silenciador
Quite (2) las tuercas que
sostienen la suspensión
posterior del silenciador
Quite el frente de goma del
aislador del extractor del
silenciador.
4
5
6
Tuerca de
soldar existente
Protector de calor, suspensiones
del extractor y pozo de rueda no
demostrados para la claridad.
3500 LB (1589 Kg) Peso máximo bruto del remolque
300 LB (136 Kg) Peso máximo de la horquilla
Larguero del bastidor
Silenciador
Form F206 Rev A 5605
