Draw-Tite 36465 FRAME HITCH - Manual (Page 2)

Instructions d’installation
Kia Amanti
Numéros de pièces :
Attelage montré dans la position
appropriée
Point d’accès au câblage : PC3,4
Équipement requis : Tournevis à tête cruciforme,
lubrifiant ou eau savonneuse
Clés : 10mm, 12mm, 17mm, 11/16”
1

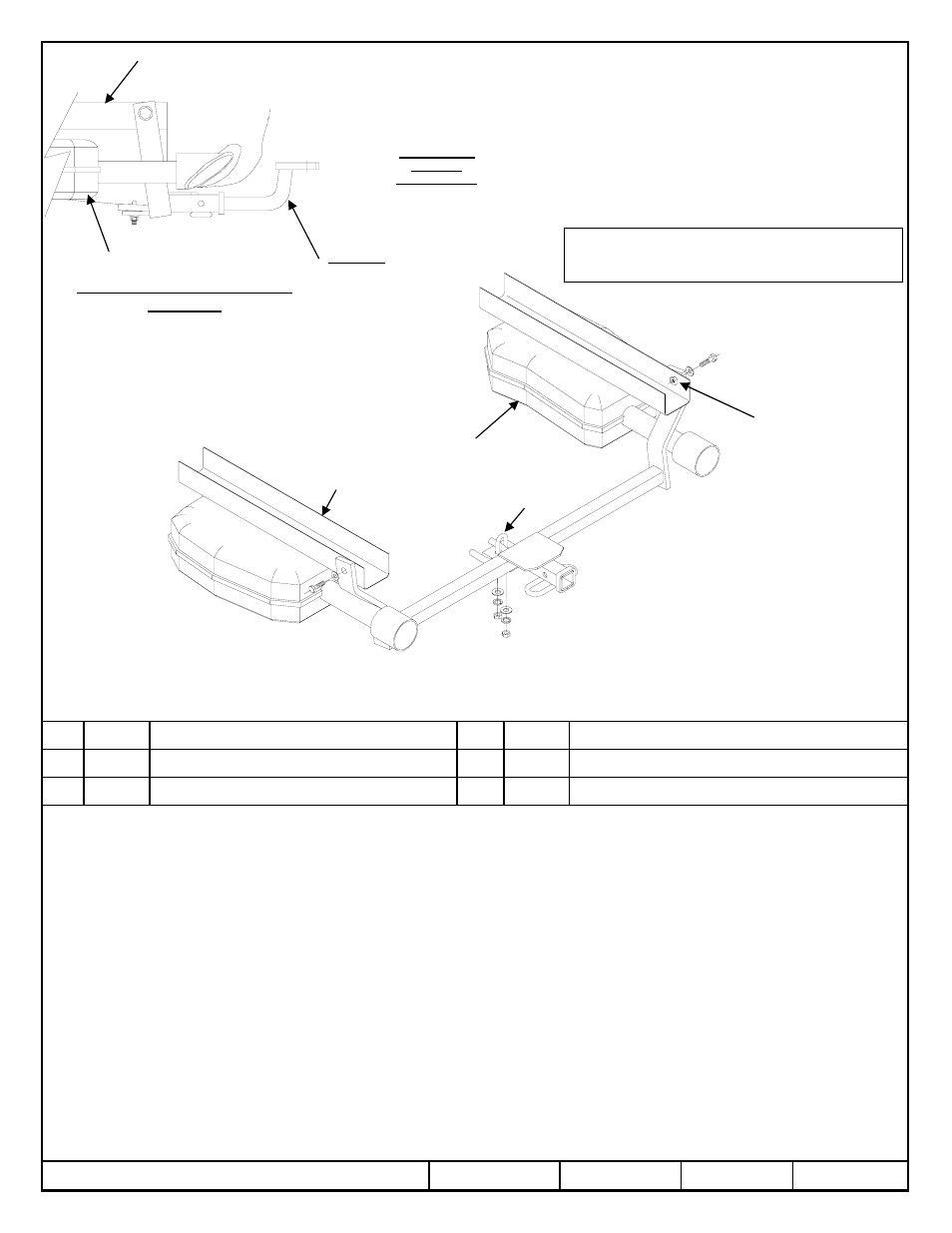

1. Abaissez l'isolant en caoutchouc d'échappement avant et arrière du silencieux. Enlevez (2) les écrous tenant le cintre arrière de silencieux.
Remarque : La vaporisation d’un lubrifiant ou d’eau savonneuse sur la tige du support métallique et l’isolateur en caoutchouc facilite
l’enlèvement.
2. Enlever panneau décoratif qui recouvre la casserole tronc (pour la facilité de l'acompte d'accroc). Enlever les deux (4) rivets en plastique qui
fixent les languettes du carénage au véhicule. Remarque : Retirer le centre du rivet à l’aide d’un tournevis. Les rivets seront réinstallés.
3. Suspendre le boulon en U au crochet de remorquage.
4. Faire glisser l’attelage tout en le soulevant par-dessus le silencieux et aligner les trous de l'attelage sur les écrous à souder du cadre de
châssis.
5. Réinstaller panneau d'aspect.
6. Installez lâchement l'U-Boulon.
7. Serrer toute la visserie selon les spécifications de couple requises.
8. Soulever et remettre en position le système d’échappement.
Rev. X 10-19-07 36465N Feuille 2 of 3 z 2007 Cequent Towing Products
Ecru hexagonal3/8-16 Qté. (2) 6 Boulon en U 3/8-16 Qté. (1) 3
Rondelle frein Qté. (2) 5 Rondelle conique Qté. (2) 2
Rondelle plate Qté. (2) 4 Boulon hexagonal, M10 X 1.25 X 40mm CL8.8 Qté. (2) 1
Serrer toute la visserie 3/8 GR2 au couple de serrage de 20 lb-pi. (27 N*M)
Serrer toute la visserie M10 CL8.8 au couple de serrage de 42 lb-pi. (57 N*M)
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
La barre de remorquage doit être
utilisée dans la position
ÉLEVÉE seulement.
.
Ensemble de
barre de
remorquage :
36061
Visserie : 36465F
36465
90170
06607
Remarque : Visserie similaire des
deux côtés
2
3
Longeron du
chassis
Silencieux
Enlevez (2) les écrous
tenant le cintre arrière
de silencieux.
Enlevez l'avant en caoutchouc
d'isolant d'échappement du
silencieux.
4
5
6
Écrou à souder
existant
Bouclier de chaleur, cintres
d'échappement et soute de train non
montrés pour la clarté.
3 500 lb (1589 kg) Poids brut max. de la remorque
300 lb (136 kg) Poids max. au timon
Longeron du chassis
Silencieux
Form F206 Rev A 5605
