Instructions d’installation
Numéros de pièce :
Attelage montré dans la position
appropriée
Équipement requis : Ruban
Clés : 13 mm, 3/4”, 7/8”
z
2014 Cequent Performance Products, Inc.
Feuille 2 de 3
36762N
1-20-14
Rev. B
Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre
ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et remplacés. Observer les mesures de
sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est
conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
Visserie : 36762F
Ne pas excéder les spécifications de poids
du fabricant du véhicule de remorquage, ni
Type d'attelage
Poids brut max. de la
remorque (lb)
Poids max. au timon
(lb)
Sans répartition de charge
Montage sur boule
3500 (1589 kg)
300 (136 kg)
Points d'accès au câblage :
Form: F205 Rev A 5-6-05
Carénage de
pare-chocs
Glisser l'écrou de levier à travers
l'ouverture dans le bas du
montage de suspension.
La barre de remorquage doit
être utilisée dans la position
élevée seulement.
Ensemble de barre
de remorquage :
36061
Enlever les boulons 8 mm
intérieurs existants du support
de tuyau d'échappement et les
remplacer par les boulons 8
mm fournis.
Mèches : 1/2”, pour agrandir le trou.
Extrémité du cadre du
véhicule
Utiliser deux (2) rondelles
d'espacement par côté,
entre l'attelage et la
fixation du véhicule.
j
p
o
n
r
o

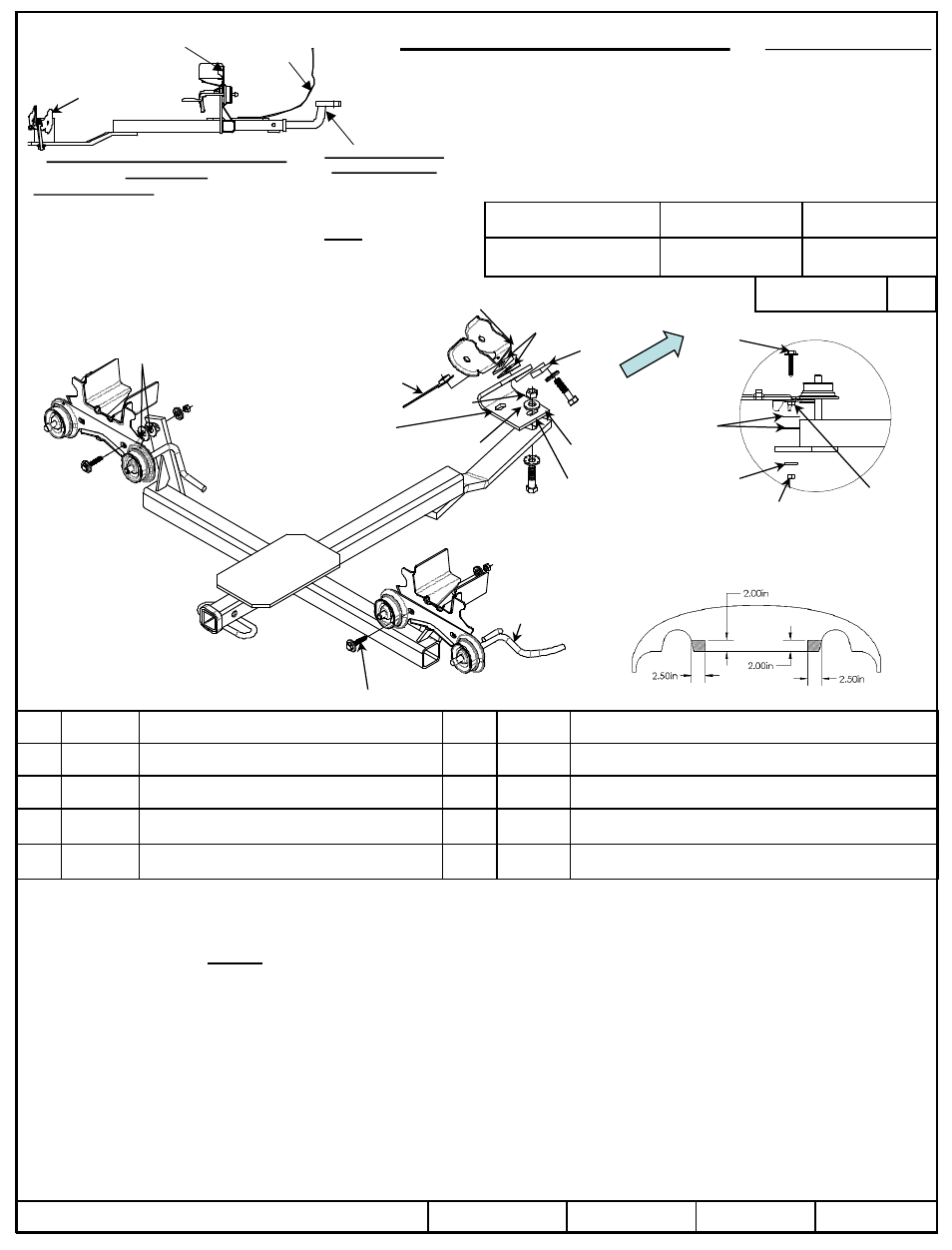

Figure 1
Capacité de
l'accessoire
B
m
l
m
q
k
Figure 2
l
m
r
k
Écrou à
souder
existant
1.
Pour une installation sur Cadillac, aller à l'étape 3. (Aucune découpe de carénage nécessaire)
2.
Pour une installation sur Impala, découper la zone ombragée du carénage selon la figure 3.
3.
Enlever les boulons 8 mm intérieurs existants (côté conducteur et passager) du support de tuyau d'échappement et les remplacer par les boulons 8 mm fournis.
Serrer les pièces de fixation selon les spécifications.
4.
Agrandir le trou avant du montage de suspension du véhicule selon le besoin.
3.
Poser le support avant d'attelage sur le montage de suspension, comme illustré. À l'aide de ruban, coller ensemble deux (2) espaceurs en coin pour faciliter la
pose. Ne pas serrer pour le moment.
4.
Poser des rondelles plates (article 2) sur l'écrou à souder existant. Voir Figure 2.
5.
Soulever l’attelage en position. Poser au-dessus des boulons 8 mm et de l'écrou à souder existant en intercalant les rondelles plates entre le cadre du véhicule et la
barre d'attelage. Poser la rondelle conique 3/8 po et l'écrou hexagonal M8. Ne pas serrer les écrous hexagonaux maintenant.
6.
Fixer l'attelage sur le support d'attelage avant. En raison des variations d'un véhicule à l'autre, choisir les fentes qui conviennent le mieux.
7.
Serrer les pièces de fixation selon les spécifications.
Montage de suspension du véhicule
Avant du véhicule
Montage de suspension
du véhicule
Support d’attelage avant
*
p
j
Boulon 8 mm à remplacer (étape 1).
Support de tuyau
d’échappement
Serrer les boulons 8mm-1.25 CL. 9.8 au couple de 25 lb-pi (34 N.m).
Serrer les boulons 1/2”-13 Gr.5 au couple de 75 lb-pi (102 N.m).
*Serrer les boulons 1/2”-13 Gr.5 dans l'écrou de levier au couple de 50 lb-pi (68 N.m).
j
Qté (2)
Boulon hexagonal M8-1.25 x 55mm CL. 9.8
o
Qté (2)
Ecru hexagonal M8 x 1.25
k
Qté (4)
Rondelles plates
½”
p
Qté (2)
Rondelle conique
3/8”
l
Qté (2)
Boulon
hexagonal 1/2”-13 X 2-1/4” Gr.5
q
Qté (1)
Écrou à levier 1/2”-13 (Voir *spéc. de couple ci-dessous)
m
Qté (3)
Rondelle conique
1/2”
r
Qté (3)
Entretoise, wedge
n
Qté (1)
Ecru hexagonal 1/2”-13 Gr. 2
36762
90225
06152
36340 U-Haul
Cadillac XTS
Impala LT, LTZ
Fente à utiliser pour une
installation sur un véhicule Impala.
Fente à utiliser pour une
installation sur un véhicule
Cadillac.
REMARQUE :
Pour Impala seulement.
Découper la zone ombragée du carénage selon la figure 3.
Figure 3
