Draw-Tite 75649 MAX-FRAME RECEIVER - Manual (Page 3)

Instrucciones de instalación
Toyota Sequoia
Números de partes:
44602
75649
87488
El enganche se muestra en la
posición correcta
Equipo necesario: Sierra de calar
Llaves: ¾”
Brocas de taladro: ½” (Opcional – Ver
paso #4)
1. Baje la llanta de repuesto.
2. Recorte el soporte de la placa protectora en espuma rígida en los lados delantero y trasero de la barra del impacto del vehículo
como se muestra en la Figura 2 (aproximadamente 10-1/4” de ancho y 1-1/8” por encima de la barra de impacto del vehículo)
para permitir que los soportes queden planos contra la barra de impacto.
3. Levante el enganche a su posición, centre el enganche en el vehículo. Marque el soporte de la placa protectora de espuma en
los orificios de los pernos en el enganche.
4. Baje el enganche y con un broca de ½” o sierra de calar, corte la espuma para permitir que los pernos de ½” pasen por encima
de la barra de impacto.
5. Levante el enganche de nuevo a su posición y asegure con pernos hexagonales de ½” x 4.5” y arandelas de bloqueo en las
tuercas de ½” en el soporte del enganche posterior.
6. Apriete todos los tornillos ½-13 GR5 con una llave de torsión a 75 Lb.-pies (102 N*M)
7. Levante la llanta de repuesto de nuevo a su posición.
Rev. A 3-4-08 75649N Hoja 3 of 3 z 2008 Cequent Towing Products
Arandela de bloqueo ½” Cant. (3) 2 Perno hexagonal ½-13 x 4,500 GR5 Cant. (3) 1
Apriete todos los tornillos ½-13 GR5 con una llave de torsión a 75 Lb.-pies (102 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado.
Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684.
Kit de tornillos: 75649F
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
600 (272 Kg.) 6000 (2724 Kg.)
Carga de peso
Montaje de bola
1000 (454 Kg.) 10.000 (4540 Kg.) Distribuidor de peso
Peso máximo de la
horquilla (LB)
Peso máximo bruto
del remolque (LB)
Tipo de enganche
Ubicación del acceso al cableado: TBD
Form: F205 Rev A 5-6-05
Placa protectora plástica
Placa protectora en espuma rígida
Soporte - modificado
Barra de impacto del vehículo
Barra de impacto del vehículo

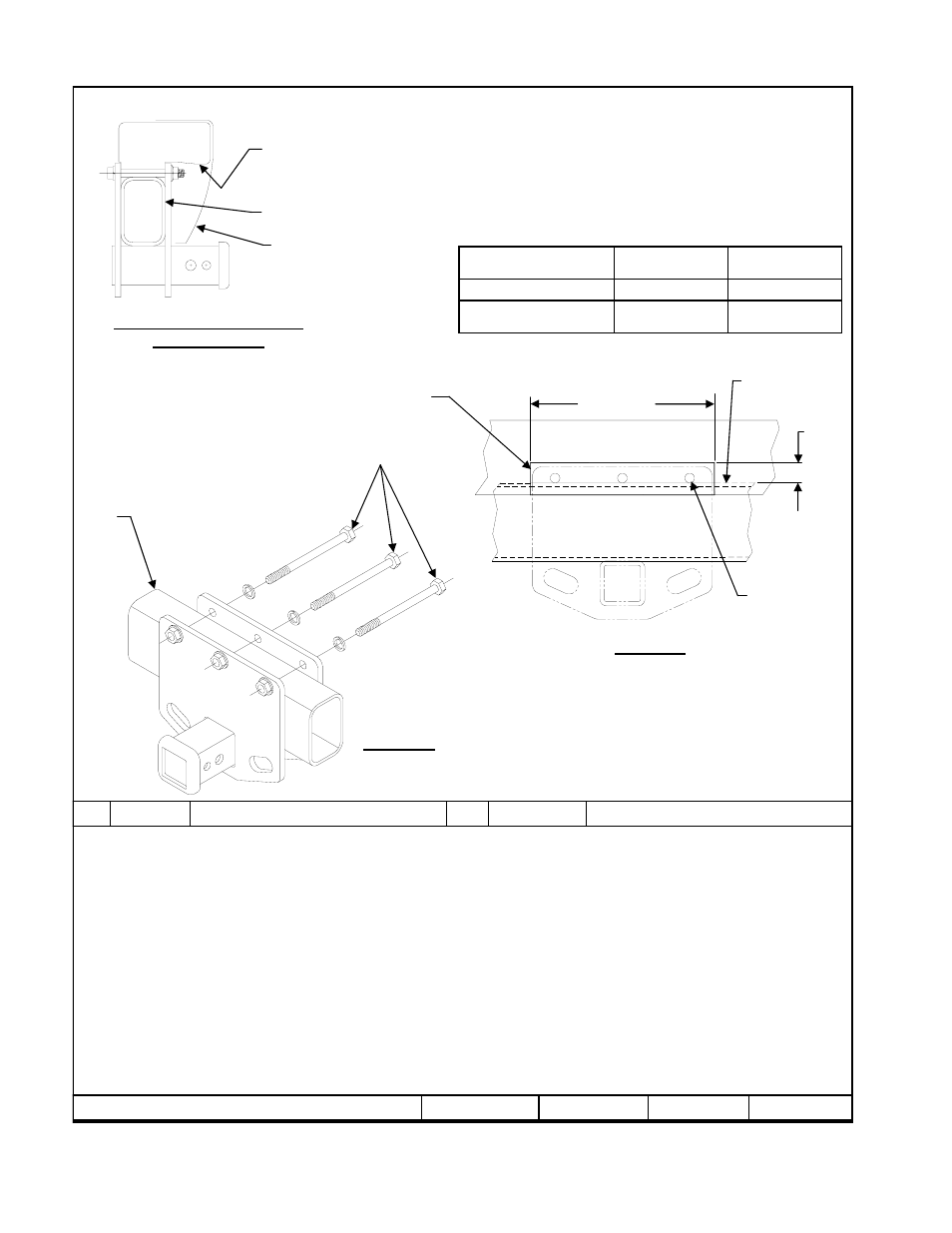

1
2
Figura 1
Figura 2
10.250
Parte superior de
la barra de
impacto
Se muestra modificación del soporte de la
placa protectora en espuma rígida
para instalación del enganche
(260 mm)
1.125
(29 mm)
Perfore o corte la espuma
para permitir pernos de ½”
que pasen encima
de la barra de impacto
3 lugares
Recorte la espuma por delante y por detrás
de la barra de impacto para despejar el soporte del enganche
