Draw-Tite 75808 MAX-FRAME RECEIVER - Manual (Page 2)

Instrucciones de instalación

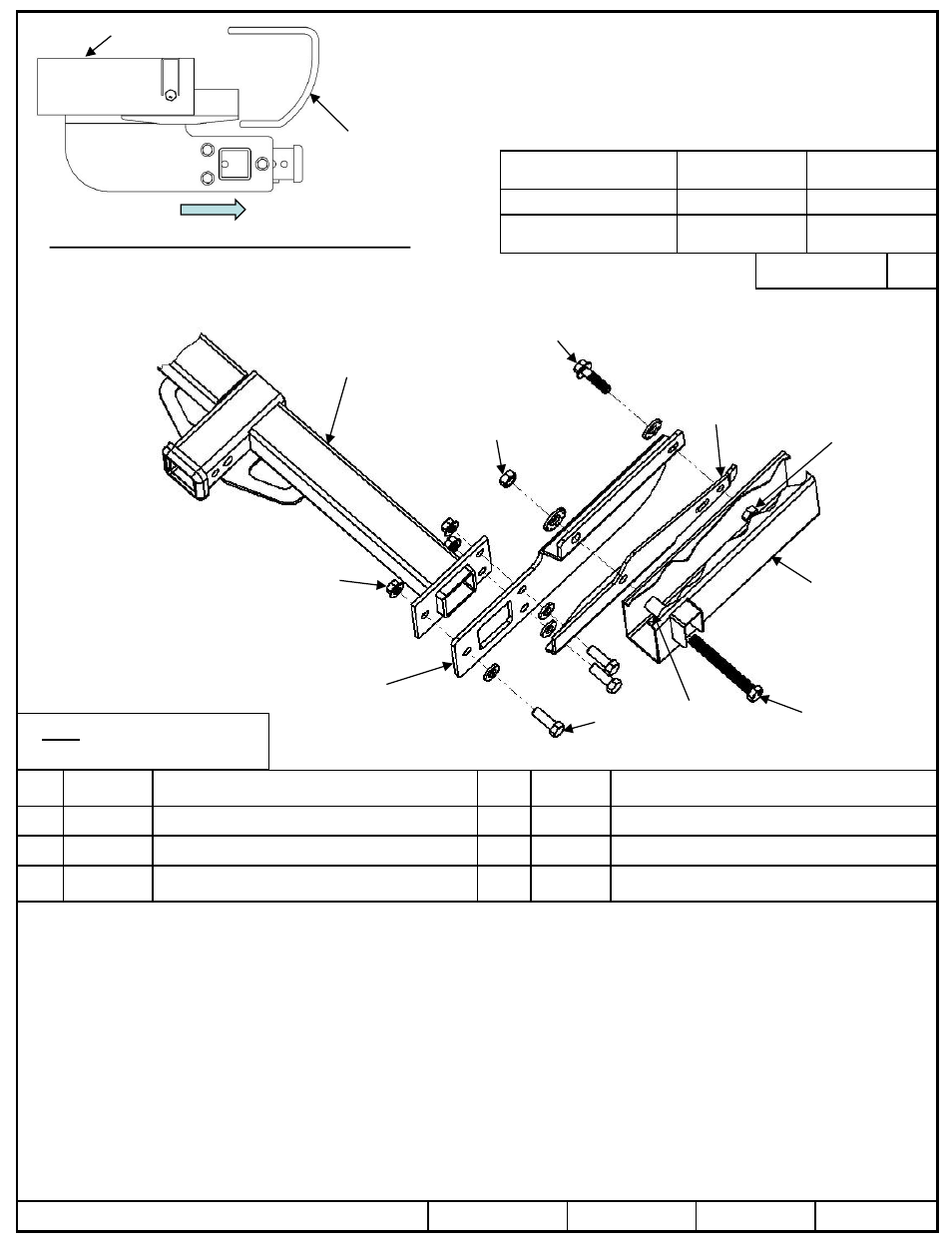

Volkswagen Amarok
Números de partes:
75808SA
El enganche se muestra en la posición correcta
Equipo necesario:
Llaves: 19 mm, 22 mm, 3/4”
© 2013 Cequent Performance Products, Inc. Hoja 2 de 3 75808SAN 11-26-13 Rev. A
j
Cant. (2) Perno hexagonal, M12 x 1.50 x 45 mm CL 10.9
n
Cant. (2) Arandela cónica, 5/8"
k
Cant. (2) Arandela cónica, 1/2"
o
Cant. (6) Perno hexagonal, 1/2”-20 x 1-1/2” GR. 5
l
Cant. (2) Perno hexagonal, M14 x 2.00 x 120 mm CL 8.8
p
Cant. (6) Arandela plana endurecida, 1/2”
m
Cant. (2) Tuerca hexagonal, M14 x 2.00 mm CL 8.8
q
Cant. (6) Tuerca de bloqueo mariposa, 1/2”-20 GR G
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la esfera estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o esfera que se hayan
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Kit de tornillos: 75808SAF
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo
de la horquilla (LB)
Distribución de peso 8,000 (3632 Kg) 800 (363 Kg)
Carga de peso
Montaje de la esfera
4,000 (1816 Kg) 600 (272 Kg)
Ubicación del acceso al cableado: PU3
Form: F205 Rev C 9-17-2012
Calificación de
accesorios
C
Impreso en México
n
Apriete todas las piezas de 1/2"-20 GR. 5 con una llave de torsión a 90 Lb.-pies. (122 N*M)
1. PRECAUCIÓN: APOYE LA ESTRUCTURA DEL PARACHOQUES AL NIVEL DESEADO DURANTE LA INSTALACIÓN DEL
ENGANCHE.
2. Retire el soporte del parachoques instalado en fábrica (un lado a la vez).
3. Fije sin apretar el soporte lateral y el soporte del parachoques (retirado en el Paso 2) a la parte interior del larguero del bastidor
como se muestra.
4. Repita los pasos 2 -3 en el otro lado del vehículo.
5. Colocando el ensamble del receptor entre los soportes laterales, instale los sujetadores restantes como se muestra.
6. Apriete a torsión todos los tornillos según las especificaciones.
Apriete todos los tornillos M12 CL0.9 con una llave de torsión a 92 Lb.-pies. (125 N*M)
j
k
m
l
o
p
Nota: Fijadores iguales en
ambos lados
Soporte del
parachoques
instalado en la
fábrica
Ambos lados
Larguero del
bastidor
Ambos
lados
Ensamble del receptor
(Instale como se
muestra)
Soporte
lateral
Ambos
lados
Larguero del bastidor
Placa protectora
Atrás
Tuerca de
soldar
existente M12
Ambos lados
q
Apriete todos los tornillos M14 CL8.8 con una llave de torsión a 100 Lb.-pies. (136 N*M)
Cojinete del
bastidor
Ambos lados
