Instrucciones de instalación
Números de partes:
75282
44526
87539 Nissan Frontier
Suzuki Equator

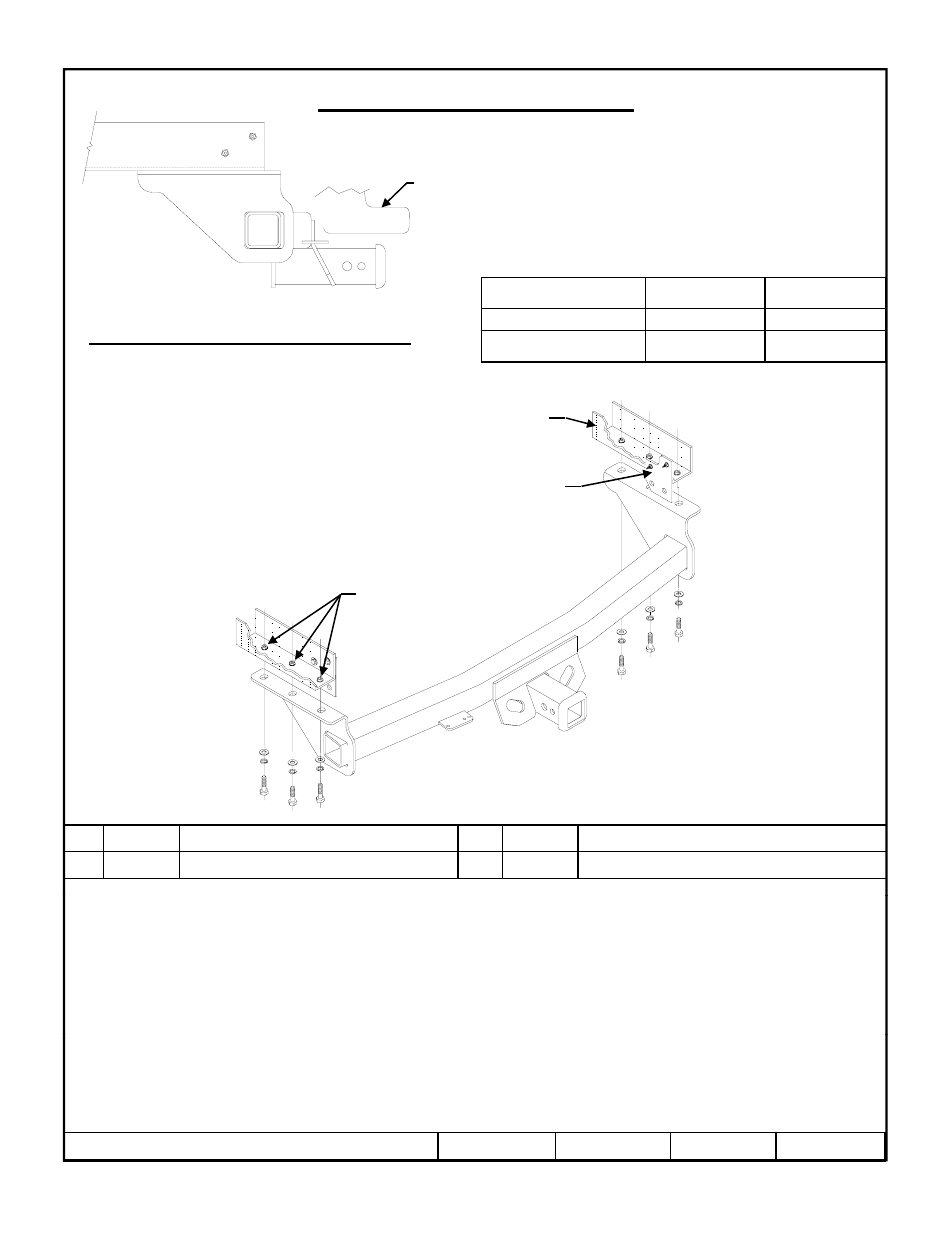

El enganche se muestra en la posición correcta
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso 8,000 (3632 Kg) 800 (363 Kg)
M j d b l d
75990 UHAUL
Larguero del bastidor
El enganche se muestra en la posición correcta
Equipo necesario:
Llaves: 19mm
Brocas de taladro: Ninguna
Kit de tornillos: 75282F
Montaje de bola para carga de
peso
5,000 (2270 Kg) 750 (341 Kg)
Ubicación del acceso al cableado: PU3
Tuerca de soldar existente
Presente vertical de la placa
En algunos modelos
3
2
1
1 Cant. (6) Perno hexagonal M12 X 1.25 X 35mm 3 Cant. (6) Arandela plana
2 Cant. (6) Arandela de bloqueo
Nota:Tornillos iguales en ambos costados.
1. Levante el alistamiento a su posición e instale el resto de tornillos según lo demostrado.
Apriete todos los tornillos M12 CL8.8 con una llave de torsión hasta 68 Lb.-pies. (92 N*M).
z 2005, 2007, 2008, 2009, 2011 Cequent Performance Products Hoja 3 de 3 75282N 4-6-11 Rev. G
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que
se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del accesorio con
soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684
