Instructions d’installation Numéros de pièces :
44664
75715
87610
Attelage montré dans la position
appropriée
Équipement requis :
Clés : 17 mm
Mèches : Aucune
z 2011 Cequent Performance Products, Inc. Feuille 2 de 3 75715N 4-19-11 Rev. A
1 Qté (8) Boulon hexagonal – M12 x 1.25 x 39mm CL10.9
Serrer toute la visserie M12 au couple de 76 lb-pi (103 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications
en matière de sécurité des systèmes d’attelage.
Visserie : 75715F
Ne pas excéder les spécifications de poids du
fabricant de véhicules de remorquage, ni :
Type d’attelage
Poids brut max. de
la remorque (lb)
Poids max. au timon
(lb)
Répartition de la charge 10,000 (4535 Kg) 1000 (454 Kg)
Capacité de charge
Montage sur boule
7500 (3401 Kg) 1125 (510 Kg)
Points d’accès au câblage : TBD
Form: F205 Rev A 5-6-05
Cadre
Pare-chocs
à marchepied
1
Nissan NV 1500, 2500, & 3500 (tous les modeles)
Écrous à souder existants
- Typique

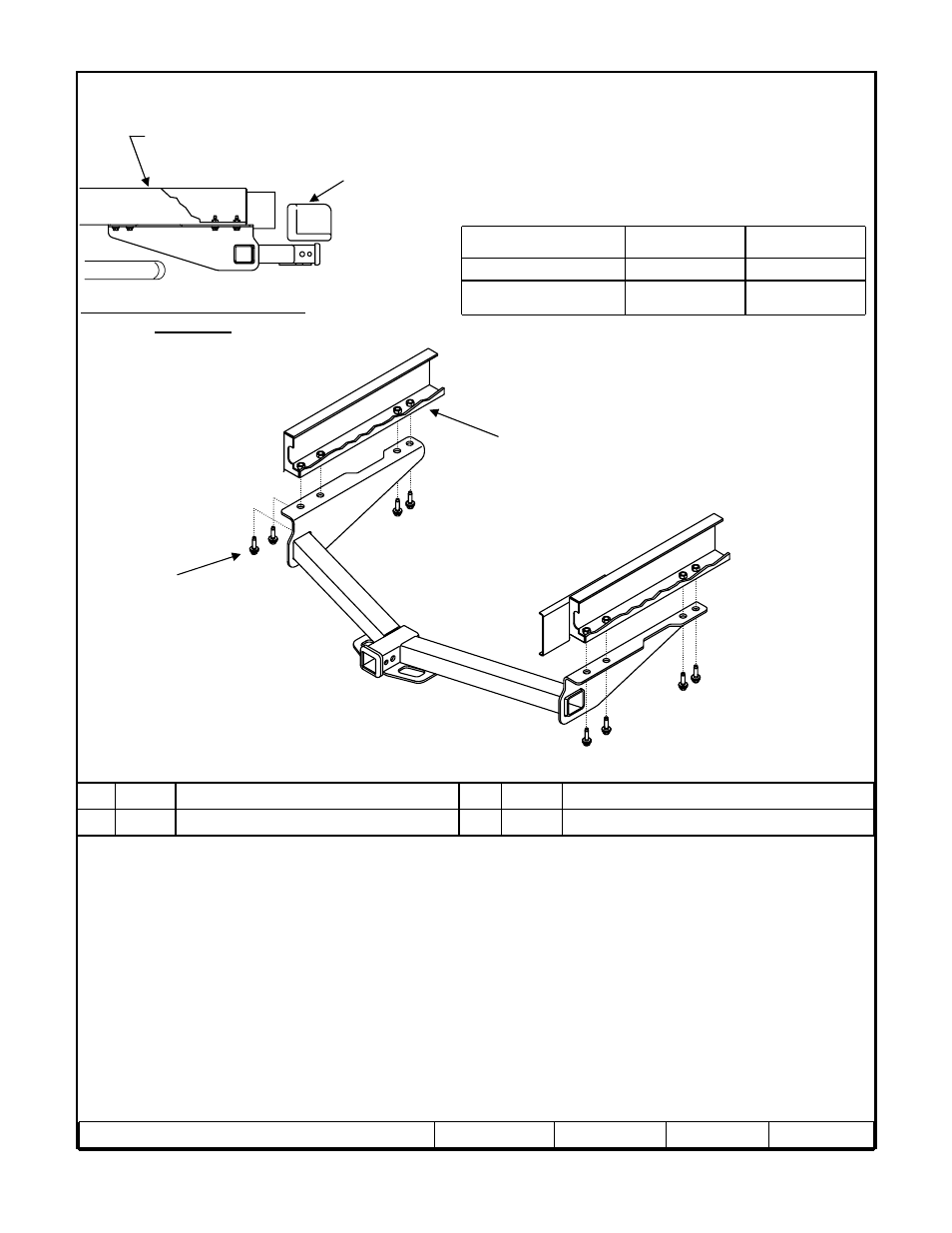

1. Soulever l'attelage en position, en alignant les trous de l’attelage écrous à dans le bas du longeron de châssis, des deux
côtés.
2. Installer les boulons M12 dans les écrous de soudure (8) les lieux et les serrer au couple spécifié ci-dessous.
