Draw-Tite 75531 MAX-FRAME RECEIVER - Manual (Page 3)

Instrucciones de instalación
Números de partes:
ó
Mazda CX-9
Placa
protectora
Larguero del
bastidor
75531
87438
44572
78223
U-Haul

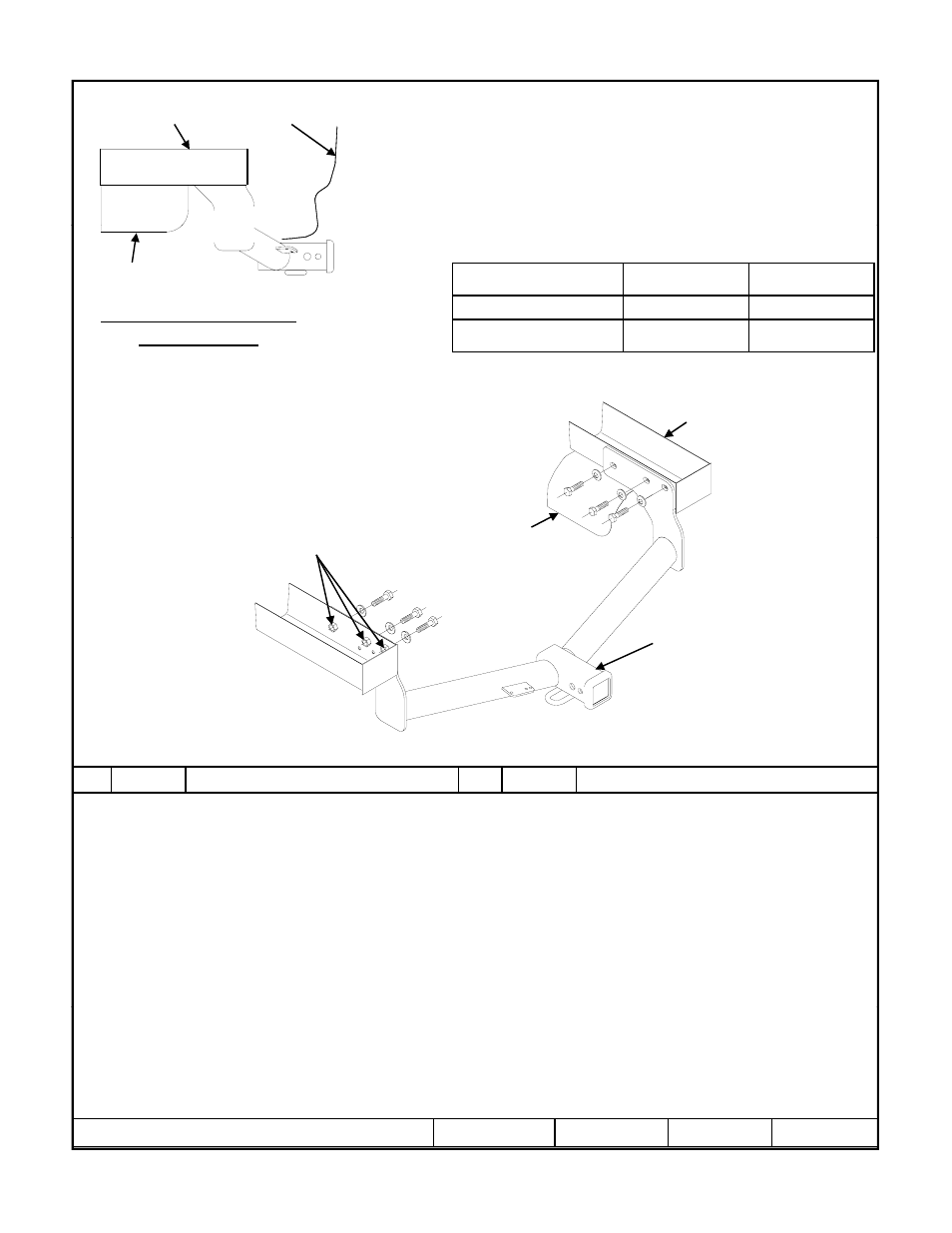

El enganche se muestra en la
posición correcta
Equipo necesario:
Kit de tornillos: 75531F
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Ubicación del acceso al cableado:
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso 4000 (1816 Kg) 400 (182 Kg)
Montaje de bola para carga de
peso
4000 (1816 Kg) 400 (182 Kg)
Protector de
calor
Larguero del
bastidor
T d ld
Protector de
Llaves: 19mm
Brocas de taladro: Ninguna
Nota: Tornillos iguales en
ambos lados
1
Tuerca de soldar
existente
calor
Tubo del receptor
2
1 Cant. (6) Perno hexagonal M12 X 1.25 X 25 CL 8.8 2 Cant. (6) Arandela cónica
1. Levante el tirón en la posición entre carriles de marco, señalando el tubo de receptor abajo y
h ié d l
i l i ió i d l d d l l il i d N t l ti ó d í
Apriete todos los tornillos M12 CL8 8 con una llave de torsión a 76 Lb pies (105 N*M)
haciéndolo girar en la posición encima del escudo de calor y el silenciador. Note: el tirón podría
tocar el escudo de calor durante la instalación.
2. Instale los tornillos sujetadores como se muestra.
3. Empuje el tirón hacia atrás y apriete.
z 2007, 2010 Cequent Performance Products Hoja 3 de 3 75531N 10-14-10 Rev. B
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que
se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del accesorio con
soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684
Form: F205 Rev A 5-6-05
Apriete todos los tornillos M12 CL8.8 con una llave de torsión a 76 Lb.-pies. (105 N*M)
