1. Levante el carro sobre las rampas, montacarga o bases de gato.
2. Levante el enganche a su posición e instale tornillos como se muestra en las tuercas de soldar en el bastidor del vehículo.
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u otros
paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al
trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.
Instrucciones de instalación Números de partes:

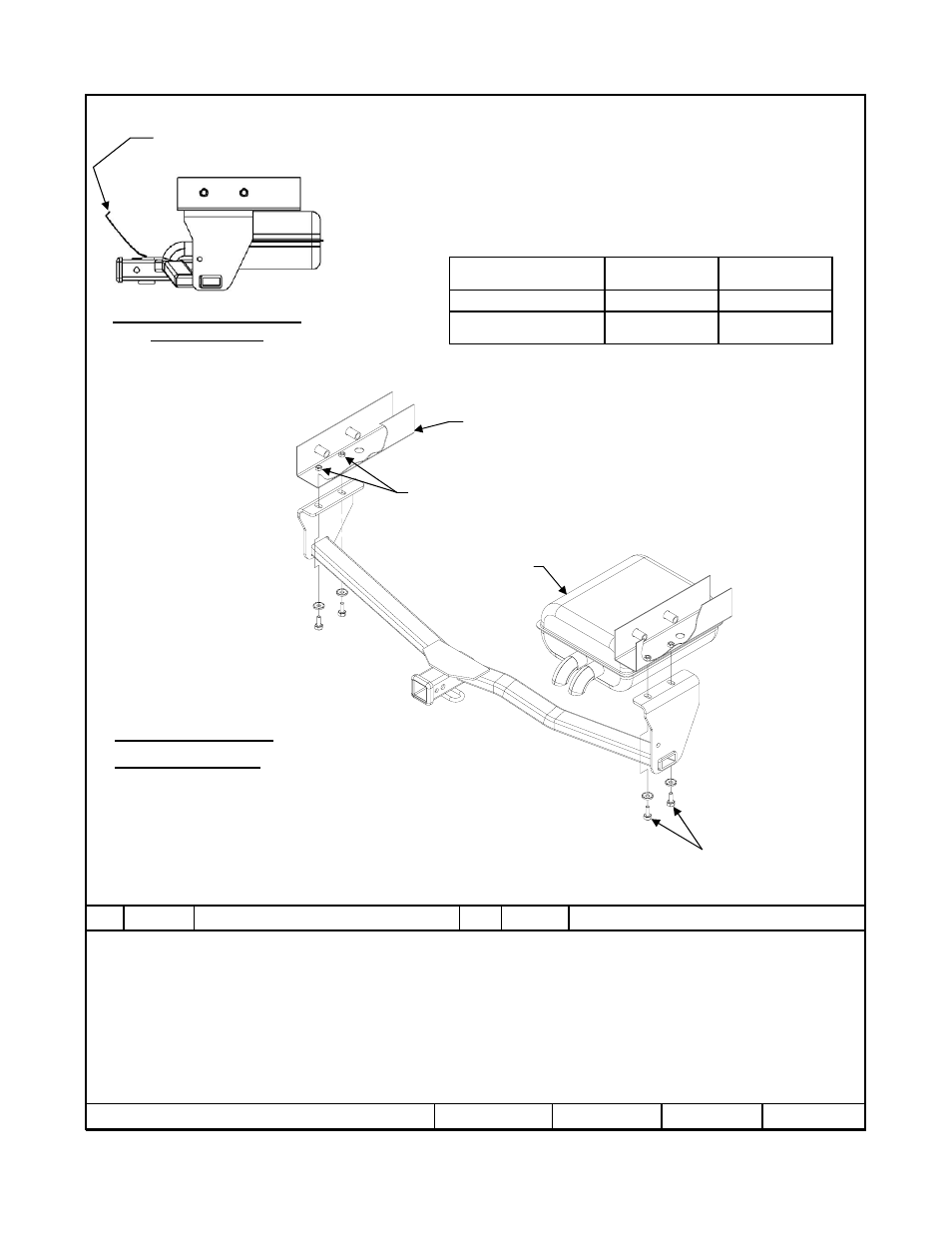

El enganche se muestra en la
posición correcta
Ubicación del acceso al cableado: Santa Fe: SUV3, SUV4
Sorento: SUV7
Equipo necesario:
Llaves: 16mm
Brocas de taladro: Ninguna
Rev. B 2-5-10 75684N Hoja 3 de 3 z 2009, 2010 Cequent Performance Products
Arandela cónica - 7/16" Cant. (4) 2 Perno hexagonal - M10 x 1.25 x 30mm CL10.9 Cant. (4) 1
Apriete todos los tornillos de M10 x 1.25 CL10.9 con una llave de torsión a 59 Lb.-pies (80n*m)
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o
Kit de tornillos: 75684F
Form F206 Rev A 5605
87574
75684
44639
Hyundai Santa Fe
Kia Sorento
350 (159 Kg.) 3500 (1589 Kg.)
Carga de peso
Montaje de bola
500 (227 Kg.) 5000 (2270 Kg.) Distribuidor de peso
Peso máximo de la
horquilla (LB)
Peso máximo bruto
del remolque (LB)
Tipo de enganche
Placa protectora
Larguero del bastidor
Escape
Tuercas de soldar en el vehículo
Larguero del bastidor típico
12
Tornillos iguales
en ambos lados
