Draw-Tite 75210 MAX-FRAME RECEIVER - Manual (Page 2)

Instructions d’installation
Dodge Sprinter
Freightliner Sprinter
Numéros de pièces :
33089
75210
87647
Attelage montré dans la position
appropriée
Équipement requis :
Clés : 18 mm, 3/4
Mèche : Aucune
Si le modèle n’est pas équipé d’un pare-chocs à marchepied, aller directement à l’étape 2.
1.
Enlever l’attache qui fixe le support du pare-chocs au châssis du véhicule (une de chaque côté) et jeter (voir la figure 2).
2. Soulever l’attelage en position et installer la visserie fournie avec l’attelage, comme illustré à la figure 1. Serrer toute la visserie ½-13 GR5 en
appliquant un couple de serrage de 75 lb-pi (102 N-M).
Remarque : Si le modèle est équipé d’un pare-chocs à marchepied, le support du pare-chocs sera remis en place et fixé à l’aide de la visserie
fournie avec l’attelage.
Serrer toute la visserie ½-13 GR5 en appliquant un couple de serrage de 75 lb-pi (102 N-M).
z 2005 Cequent Towing Products Feuille 2 de 3 75210N 11-11-05 Rev. C
1 Qté (8) Boulon hexagonal ½-13 x 4 po 3 Qté (8) Rondelle conique dentée ½
2 Qté (8) Rondelle plate ½ 4 Qté (8) Écrou hexagonal ½-13
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications
en matière de sécurité des systèmes d’attelage.
Visserie : 75210F
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Type d’attelage
Poids brut max. de
la remorque (lb)
Poids max. au timon
(lb)
Répartition de la charge 7 500 (3 405 kg) 750 (341 kg)
Capacité de charge
Montage à bille
5 000 (2 270 kg) 500 (227 kg)
Points d’accès au câblage : SUV3, SUV4
Form: F205 Rev A 5-6-05
Support du pare-chocs
à marchepied
Enlever l’attache
et jeter
Figure 2
Enlèvement de l’attache du support
de pare-chocs à marchepied

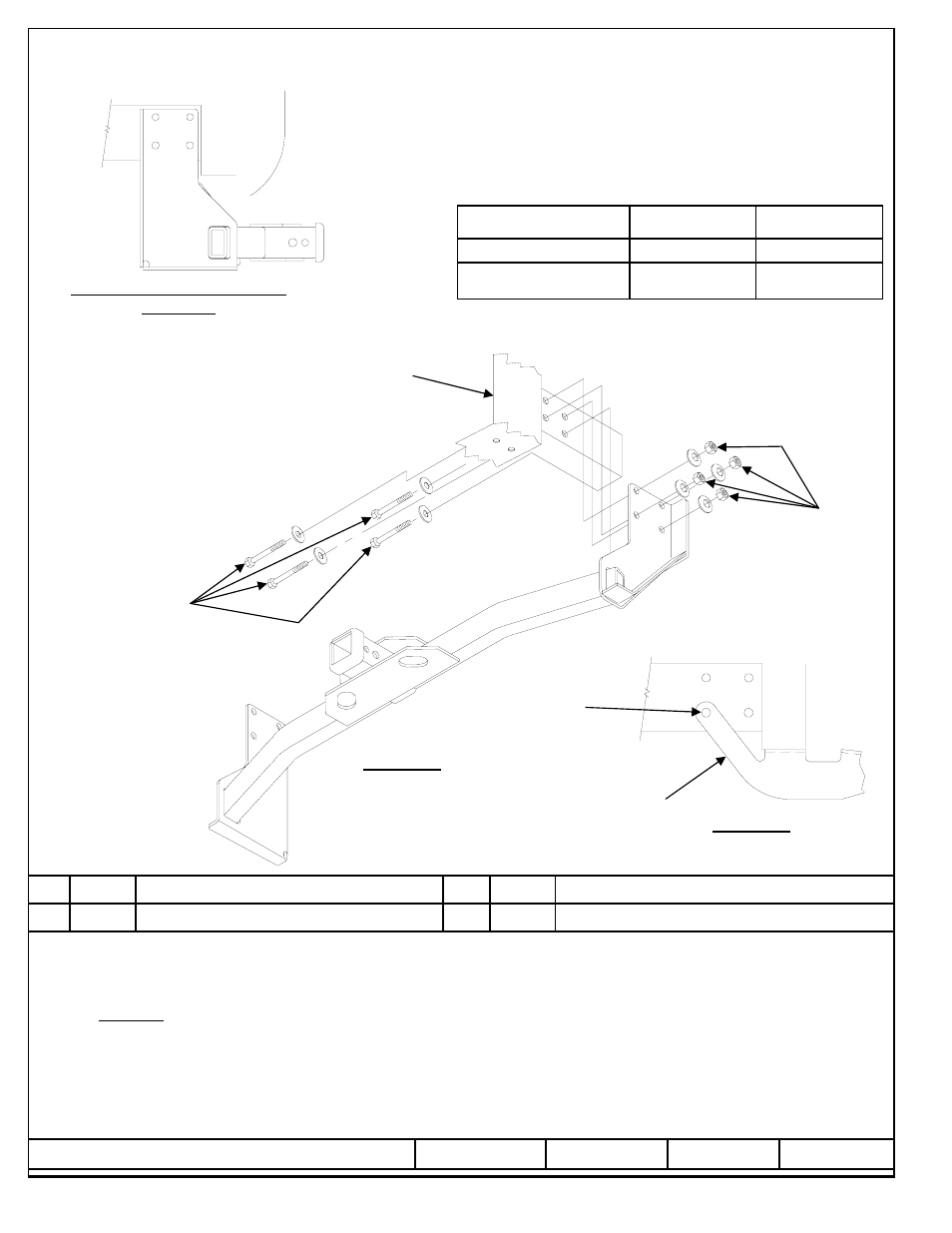

Figure 1
Visserie similaire
des deux côtés
Châssis du véhicule
