Instrucciones de instalación
Números de partes:
El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 7/8, 22mm
Brocas de taladro: Ninguna
Rev. C 7-24-06 N75172 Hoja 3 de 3 z 2002, 2003, 2006 Cequent Towing Products
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que
se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del accesorio con
soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684
Kit de tornillos: F75172
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Ubicación del acceso al cableado: SUV6
Form: F205 Rev A 5-6-05
Arandela de bloqueo Cant.(4) 6 Espaciador Cant.(2) 2
Arandela plana Cant.(4) 7 Arandela cónica Cant.(2) 3
Arandela cónica 1/2-13 Cant.(2) 4
Perno hexagonal M14 X 2.00 X 40mm Cant. (4) 5 Perno de carruaje 1/2-13 X 1.75 Cant. (2) 1
Apriete todos los tornillos 1/2-13 GR5 con una llave de torsión a 75 Lb.-pies.(102 N*M)
Apriete todos los tornillos M14 CL10.9 con una llave de torsión a 115 Lb.-pies.(156 N*M)
1. Retire los pernos M14 existentes del soporte del parachoques en ambos lados desde la superficie inferior del bastidor y
devuelva al propietario del vehículo.

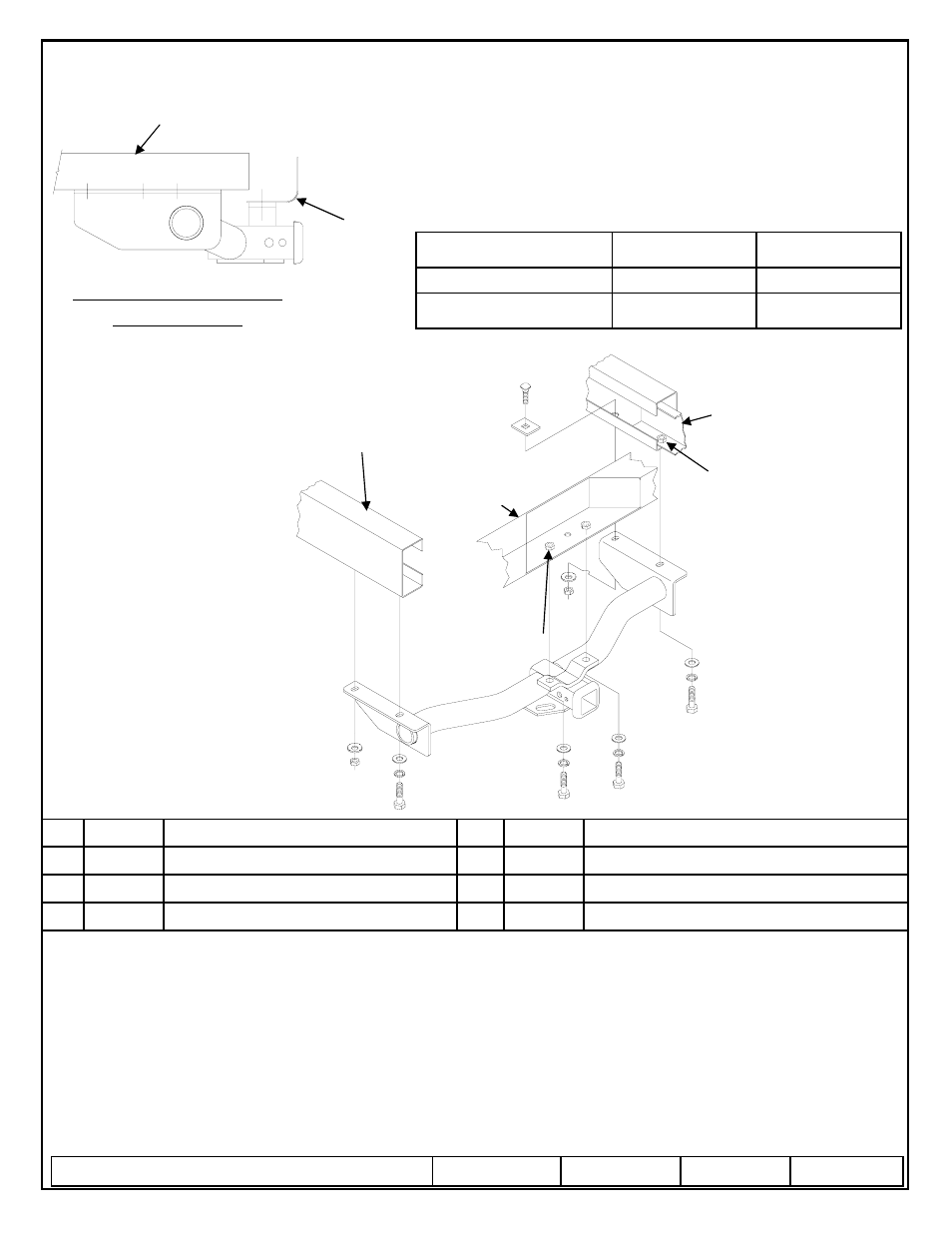

2. Levante el enganche a su posición e instale como se muestra con los tornillos provistos.
Nota: Tornillos iguales en
ambos lados
600 (272 Kg) 6000 (2724 Kg) Montaje de bola para carga de
peso
750 (341 Kg) 7500 (3405 Kg) Distribuidor de peso
Peso máximo de la
horquilla (LB)
Peso máximo bruto del
remolque (LB)
Tipo de enganche
Larguero del bastidor
Parachoques
7
6
5
1
2
3
4
Parachoques
Tuerca de soldar
Existente Al interior
del parachoques
Larguero del bastidor
Soporte del
parachoques
Tuerca de
soldar existente
75172
44145
3
4
CADILLAC ESCALADE,
CADILLAC ESCALADE EXT,
CADILLAC ESCALADE ESV
