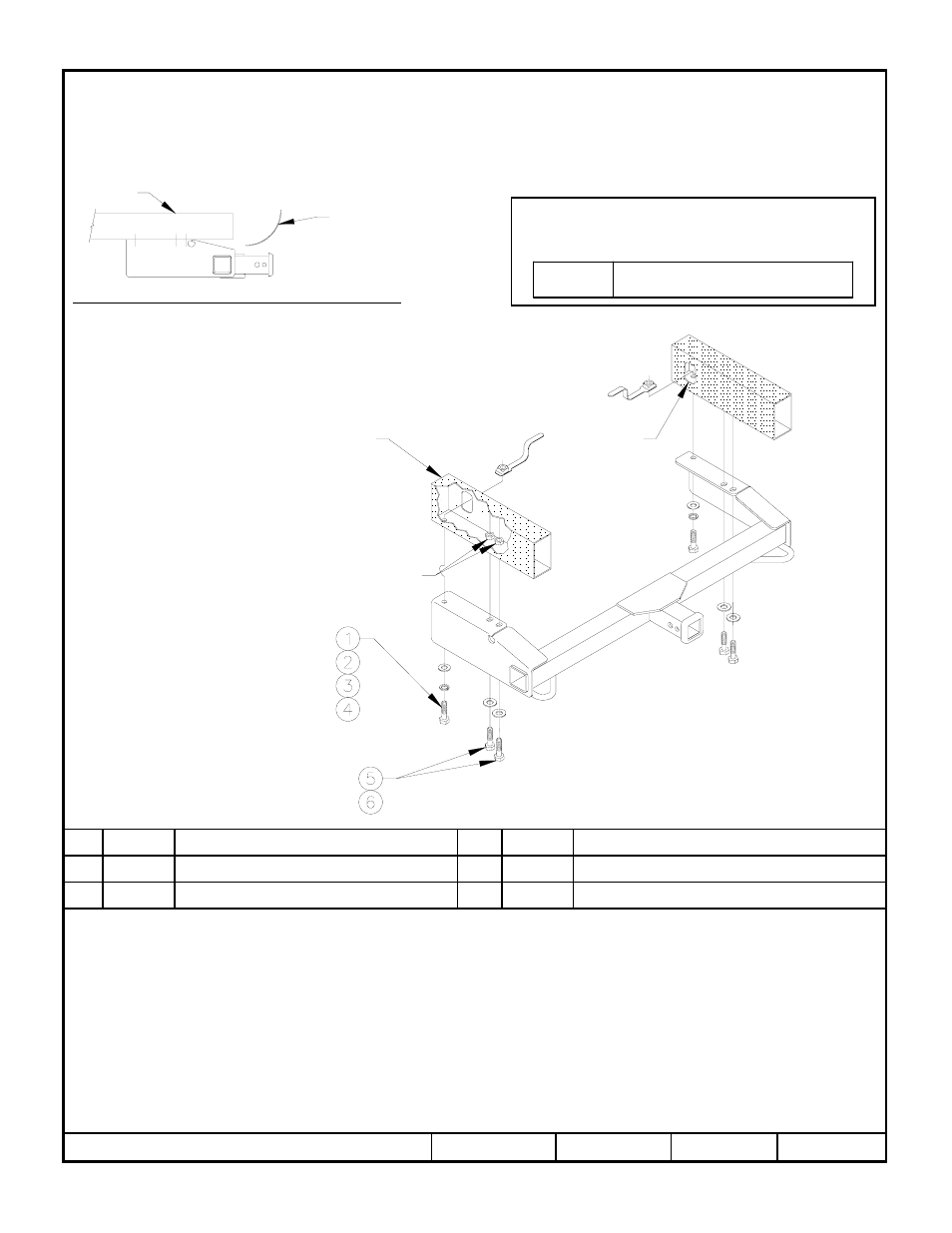

Tuercas de soldar existentes
Larguero
del bastidor
Orificio
de acceso
Receptor frontal
Instrucciones de instalación
Toyota Tundra
Toyota Sequoia
Números de partes:
65031
1. Retire las placas de deslizamiento y los ganchos de remolque del vehículo y devuelva al cliente.
2. Levante el receptor a su posición e instale cuatro (4) pernos M12.
3. Con el receptor como plantilla, perfore dos (2) orificios en el bastidor.
4. Inserte las tuercas con manija a través de los orificios de acceso en el bastidor e instale dos (2) pernos 1/2”-13 como se muestra.
Apriete todos los tornillos 1/2” GR5 con una llave de torsión a 50 Lb.-pies (68 N-m).
Rev. A 11-07-05 N65031 Hoja 3 de 3 z 2005 Cequent Towing Products
Arandela cónica, 1/2” Cant. (4) 6 Arandela plana, 1/2” Cant. (2) 3
Perno hexagonal, M12 x 1.25 x 35 Cant. (4) 5 Arandela de bloqueo, 1/2” Cant. (2) 2
Tuerca con manija, 1/2” Cant. (2) 4 Perno hexagonal, 1/2”-13 x 1-3/4” Cant. (2) 1
Apriete todos los tornillos M12 CL8.8 con una llave de torsión a 68 Lb.-pies (92 N-m).
Equipo necesario:
Llaves: 3/4”, 18mm, 19mm
Brocas de taladro: 1/2”
Kit de tornillos: F65031
Larguero
del bastidor
Placa
protectora
El receptor se encuentra en la posición correcta
El enganche requiere pasador de 5/8”y clip
Nota: Revise el enganche con frecuencia, cerciorándose de que todos los tornillos y la bola estén correctamente apretados. Se deben retirar y reemplazar un enganche o bola
dañados. Observe precauciones de seguridad al trabajar por debajo de un vehículo y use protección visual. No corte los orificios de acceso o de accesorios con un soplete. No
corte, suelde o modifique el enganche.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684
CAPACIDAD DE CARGA – NO SUPERE
500 LB. (227 KG.) O LA CALIFICACIÓN DE PESO
BRUTO DEL EJE DELANTERO DEL VEHÍCULO
MÁX. DE FUERZA DE ARRASTRE
DEL CABRESTANTE
9000 lb.
(4086 kg.)
