Draw-Tite 65031 FRONT MOUNT RECEIVER - Manual (Page 2)

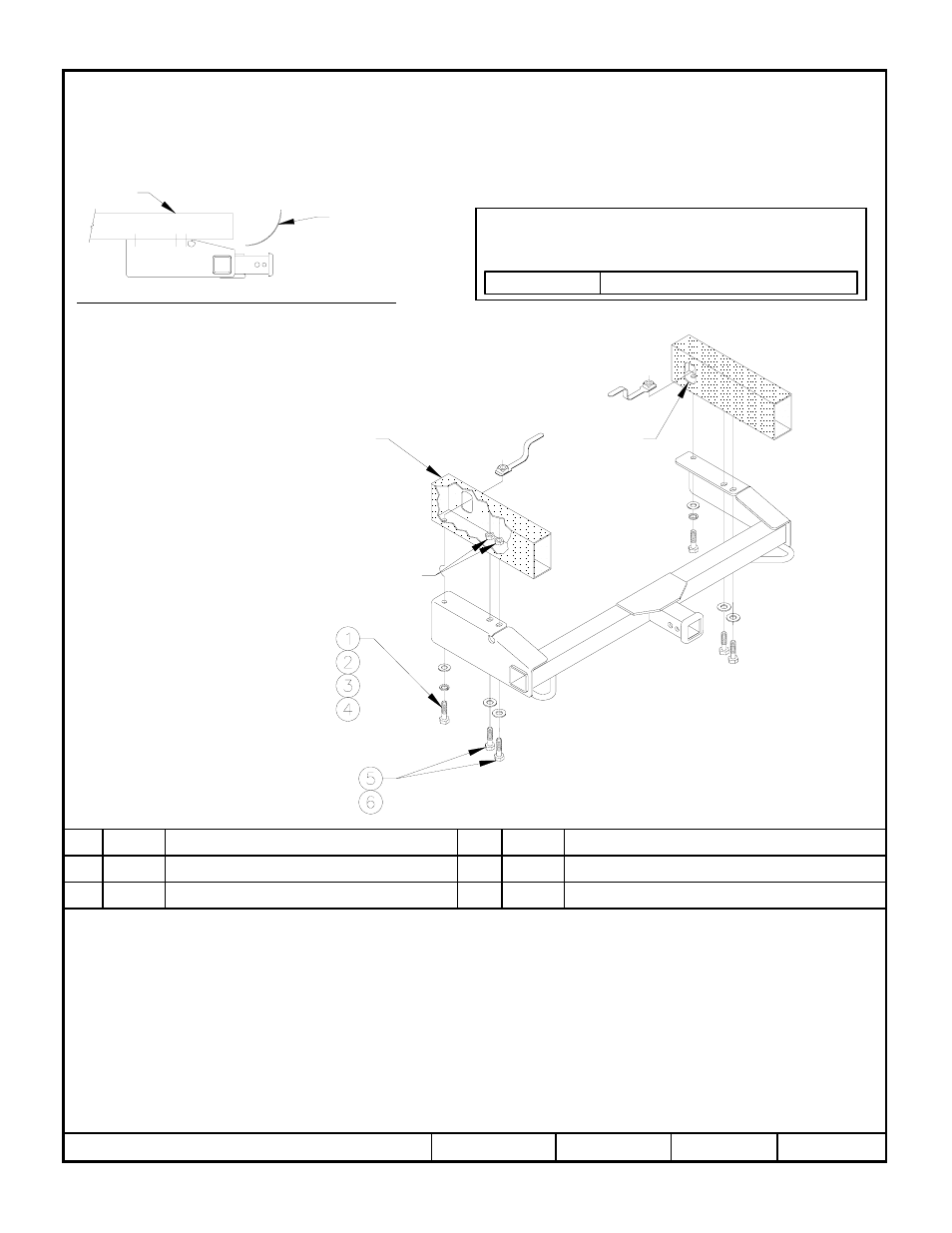

Écrous à souder existants
Longeron (cadre)
de châssis
Trou d’accès
Récepteur à montage sur l’avant
Instructions d’installation
Toyota Tundra
Toyota Sequoia
Numéro de pièce :
65031
1. Enlever les plaques de protection inférieures et les crochets de remorquage et les remettre au client.
2. Soulever le récepteur en position et installer quatre (4) boulons M12.
3. En utilisant l’attelage comme gabarit, percer deux (2) trous dans le cadre de châssis.
4. Insérer les écrous de levier dans les trous d’accès du cadre et installer deux (2) boulons 1/2 po-13, comme illustré.
Serrer toute la visserie 1/2 po GR5 avec un couple de serrage 50 lb-pi (68 N-m).
Rev. A 11-07-05 N65031 Feuille 2 de 3 z 2005 Cequent Towing Products
Rondelle conique, 1/2 po Qté (4) 6 Rondelle plate, 1/2 po Qté (2) 3
Boulon hexagonal, M12 x 1.25 x 35 Qté (4) 5 Rondelle frein, 1/2 po Qté (2) 2
Écrou de levier, 1/2 po Qté (2) 4 Boulon hexagonal, 1/2-13 x 1-3/4 po Qté (2) 1
Serrer toute la visserie M12 CL8.8 avec un couple de serrage 68 lb-pi (92 N-m).
Équipement requis :
Clés : 3/4 po, 18 mm, 19 mm
Mèche : 1/2 po
Visserie : F65031
Longeron
de châssis
Carénage
Récepteur montré dans la position appropriée
L’attelage nécessite une cheville de 5/8 po
et une agrafe
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Un attelage ou bille endommagés doivent
être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une
torche pour découper un accès ou un trou de fixation. Ne pas découper, souder ni modifier l’attelage.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage
CAPACITÉ DE CHARGE – NE PAS DÉPASSER
500 LB (227 KG) OU LE POIDS TECHNIQUE
MAXIMAL SOUS ESSIEU DU VÉHICULE (GAWR)
Force max. exercée sur le câble de treuil 9 000 lb (4 086 kg)
