Draw-Tite 65008 FRONT MOUNT RECEIVER - Manual (Page 3)

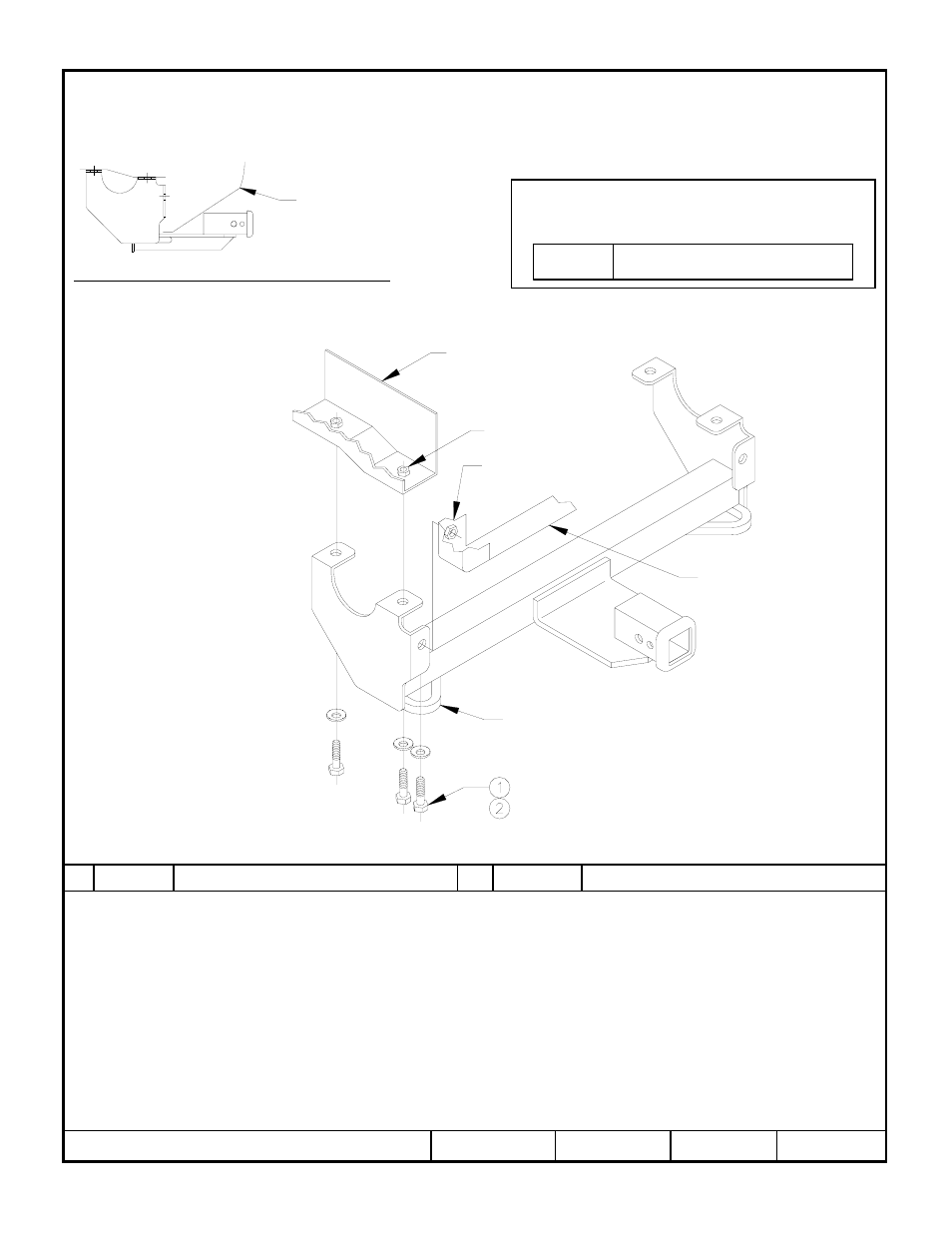

El receptor se muestra en la posición correcta
Parachoques
Receptor frontal
Instrucciones de instalación
Jeep Grand Cherokee
Números de partes:
65008
1. Si está presente, retire el protector de deslizamiento en acero y devuelva al propietario. Si está presente, retire el
panel inferior plástico y devuelva al propietario del vehículo.
2. Retire los pernos de acoplamiento delanteros del travesaño del vehículo.
3. Levante el receptor a su posición y fije como se muestra en la ilustración de arriba.
Apriete todos los tornillos M10 CL8.8 con una llave de torsión a 38 Lb.-pies (52 N-m).
Rev. A 11-07-05 N65008 Hoja 3 de 3 z 2005 Cequent Towing Products
Arandela cónica, 7/16” Cant. (6) 2 Perno hexagonal, M10 x 1.50 x 30 Cant. (6) 1
Bastidor
Tuercas para soldar existentes
Retire el tornillo existente
Travesaño del vehículo
Ojo de recuperación
Equipo necesario:
Kit de tornillos: K65008
Llaves: 15mm, 16mm
Tuercas de taladro: Ninguna
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche, tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del accesorio con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684.
CAPACIDAD DE CARGA – NO SUPERE
300 LB. (136 KG.) O LA CALIFICACIÓN DE PESO
BRUTO DEL EJE DELANTERO DEL VEHÍCULO
MÁX. DE FUERZA DE ARRASTRE
DEL CABRESTANTE
9000 lb.
(4086 kg.)
