Récepteur montré dans la position appropriée
Pare-chocs
Récepteur d’attelage à montage sur l’avant
Instructions d’installation
Jeep Grand Cherokee
Numéro de pièce :
65008
1. Si elle est présente, enlever la plaque de protection en acier et la remettre au propriétaire du véhicule. Enlever aussi, s'il est
présent, le panneau en plastique du soubassement de carrosserie et le remettre au propriétaire du véhicule.
2. Enlever les boulons de fixation avant de la traverse du véhicule.

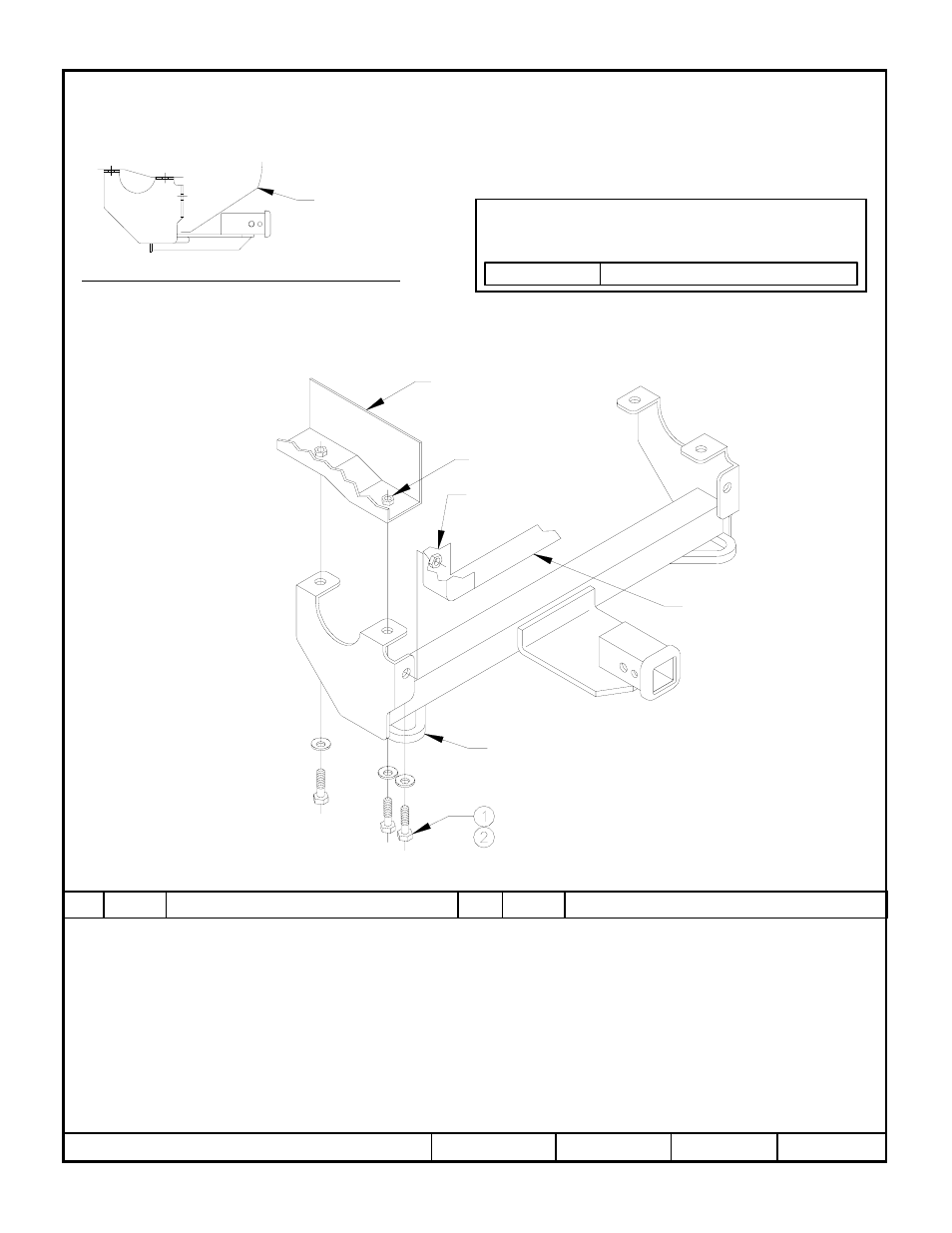

3. Soulever l’attelage en position et fixer comme illustré ci-dessus.
Serrer toute la visserie M10 CL8.8 en appliquant un couple de serrage de 38 lb-pi (52 N-m).
Rev. A 11-07-05 N65008 Feuille 2 de 3 z 2005 Cequent Towing Products
Rondelle conique, 7/16 po Qté (6) 2 Boulon hexagonal, M10 x 1.50 x 30 Qté (6) 1
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
CAPACITÉ DE CHARGE – NE PAS DÉPASSER
300 LB (136 KG) OU LE POIDS TECHNIQUE
MAXIMAL SOUS ESSIEU DU VÉHICULE (GAWR)
Force max. exercée sur le câble de treuil 9 000 lb (4 086 kg)
Équipement requis:
Clés: 15 mm, 16 mm
Mèche: Aucune
Visserie: K65008
Cadre de châssis
Écrous à souder existants
Enlever
la visserie existante
Traverse du véhicule
Anneau d’arrimage
