Instrucciones de instalación
Jeep Wrangler
Números de partes:
65055
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
CAPACIDAD DE CARGA – No supere
ÁREA ABIERTA 4
El enganche se muestra en la posición correcta
Equipo necesario:
500 LB. o la calificación de peso bruto del eje
delantero del vehículo (GAWR).
9,000lb.
FUERZA MÁXIMA DE LA LÍNEA
DE CABRESTANTE
ÁREA ABIERTA
EN MODELOS
07-09
PLACA PROTECTORA
VER
PASO 4
3
4
7
FIGURA 3
Llaves: 3/4”, destornillador de estrella No. 2
Brocas de taladro: Ninguna
Kit de tornillos: 65055F
Otras herramientas: Herramienta
de corte para placa protectora de
plástico duro 5
6
5
2
ORIFICIO DE UNIÓN
DEL ARNÉS DE CABLES
POSTE VERTICAL
PLACA
PROTECTORA
ESTRUCTURA ORIFICIOS PARA
O OS
FIGURA 4 **TAPA PLÁSTICA
RECORTE
ÓPTIMO
2
LARGUERO
DEL BASTIDOR
FRONTAL DE IMPACTO
ESTRUCTURA DE
TORNILLOS DE
UNIÖN
1 Cant. (2) PERNO HEXAGONAL, 1/2" -13 x 1-1/2” Gr. 5 5 Cant. (4) PERNO HEXAGONAL, 1/2" -13 x 1-1/4” Gr. 5
2 Cant. (6) ARANDELA CÓNICA, 1/2” 6 Cant. (2) ARANDELA DE BLOQUEO, 1/2"
3 Cant. (2) BLOQUE - 1/4 X 1-1/2 x 3 7 Cant. (4) TUERCA DE MANIJA, 1/2"-13
4 8
1
2
PARACHOQUES DE ACERO
(TAPA PLÁSTICA
NO SE EXHIBE)
FIGURA 2
FIGURA 1
ÁREA DE RECORTE

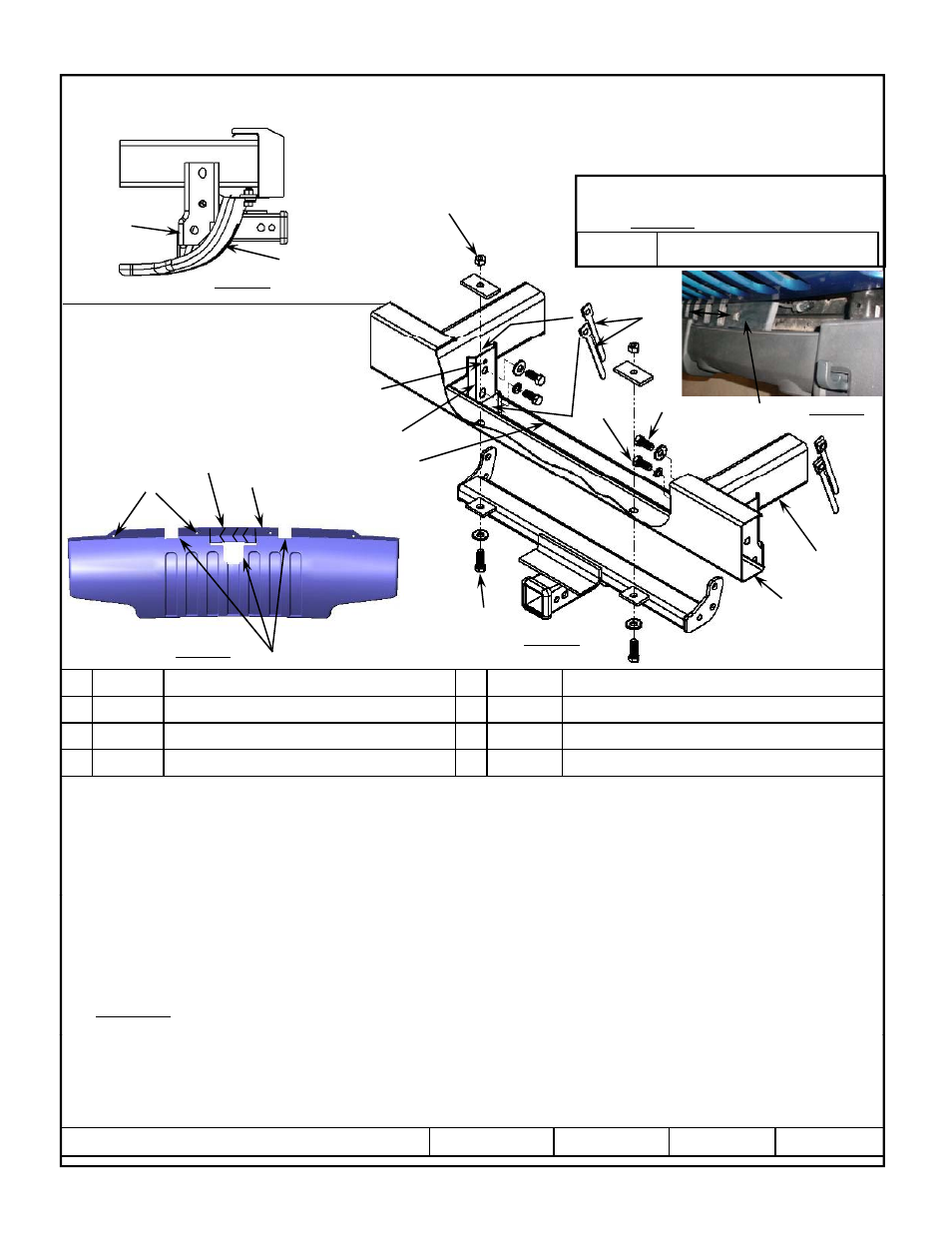

1. RETIRE (6) TORNILLOS DE UNIÓN DE LA PLACA PROTECTORA (4 UBICADOS COMO SE INDICA EN LA FIGURA 2 Y (2) UBICADOS EN EL LADO
POSTERIOR DE LA ESTRUCTURA DE IMPACTO) CON UN BUEN DESTORNILLADOR DE ESTRELLA NÚMERO 2.
SUGERENCIA: UN MOVIMIENTO DE 1/2 GIRO DEL DESTORNILLADOR AYUDA.
2. HALE LAS UNIONES DEL ARNÉS DE CABLES EN EL POSTE VERTICAL COMO SE MUESTRA EN LA FIGURA 1.
PARA PERMITIR MÁS ACCESO AL POSTE VERTICAL LA TAPA PLÁSTICA SUPERIOR ENTRE EL PARACHOQUES Y LA PARILLA SE PUEDE
DESLIZAR HACIA CADA LADO DESPUÉS DE RETIRAR 2 TORNILLOS PLÁSTICOS LOCALIZADOS ENCIMA DEL LARGUERO DEL BASTIDOR (VER
FIGURA 4). ESTO PUEDE AYUDAR MUCHO EN EL MODELO RUBICON.
3. DESLICE EL ENGANCHE A SU POSICIÓN COMO SE MUESTRA EN LA FIGURA 1 Y 3. SIN APRETAR INSTALE TORNILLOS 1 A 4 EN LAS
UBICACIONES DEL PARACHOQUES
4 Cant. (2) TUERCAS HEXAGONALES, 1/2"-13 8 Cant. (2) AMARRES DE CABLES (NO SE EXHIBEN)
UBICACIONES DEL PARACHOQUES.
4. SIN APRETAR INSTALE OTROS TORNILLOS COMO SE MUESTRA. LA TUERCA DE MANIJA (PIEZA 7) SE PUEDE INSTALAR DESDE ARRIBA O
ABAJO DEL POSTE VERTICAL. DIFERENTES MODELOS Y AÑOS DETERMINARÁN ESTO.
** LA VARIACIÓN DEL VEHÍCULO PUEDE REQUERIR DOS ARANDELAS CÓNICAS (PIEZA 2) EN ESTA UNIÓN PARA EVITAR QUE EL EXTREMO
DEL PERNO GOLPEE EL LARGUERO DEL BASTIDOR.
5. EMPUJE EL ENGANCHE HACIA ATRÁS (MANTENIÉNDOLO NIVELADO) Y APRIETE LOS TORNILLOS. USE AMARRES DE CABLES PARA SOSTENER
EL ARNÉS CON EL ENGANCHE.
6. PREGUNTE AL CLIENTE ANTES DE RECORTAR LA PLACA PROTECTORA. RECORTE LA PLACA PROTECTORA COMO SE MUESTRA EN LA
FIGURA 2.. USE EL ENGANCHE COMO PATRÓN.
PRECAUCIÓN; LAS UNIONES DEL PARACHOQUES NO ESTÁN CENTRADAS EN EL VEHÍCULO.
7. VUELVA A INSTALAR LA PLACA PROTECTORA DELANTERA CON LOS TORNILLOS QUE SE QUITARON EN EL PASO 1.
Apriete todos los tornillos 1/2"-13 X 1-1/2 con una llave de torsión a 75 Lb.-pies (102 n*m)
z 2010 Cequent Performance Products Hoja 1 de 3 N65055 5-6-10 Rev. A
Apriete todos los tornillos 1/2"-13 X 1-1/4 con una llave de torsión a 50 Lb.-pies (68 n*m)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u
otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de
seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.
Form: F205 Rev A 5-6-05
