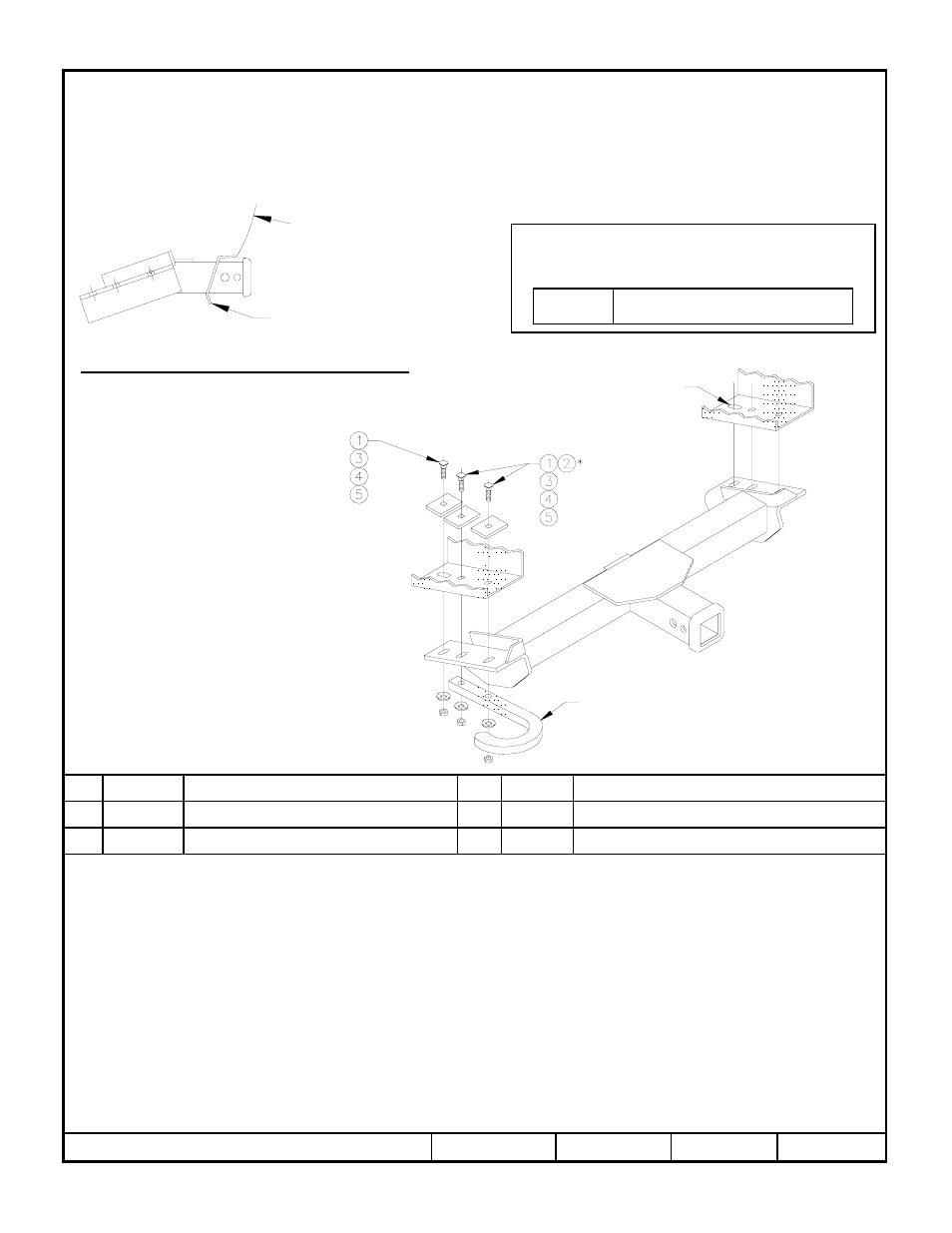

Parachoques
Placa protectora inferior
(opcional)
Gancho de remolque OEM (opcional)
Podría ser necesario perforarlo
en algunos vehículos
Receptor frontal
Instrucciones de instalación
Chevy/GMC tipo Pickup y Suburban
2500 y 3500 Series – 2WD únicamente
8600# GVW y superior (ruedas de 8 orejetas)
Números de partes
:
65021
* Use con ganchos de remolque OEM opcionales.
1.
Si está presente, retire la placa inferior debajo del parachoques.
2.
Si está presente, retire los ganchos de remolque del vehículo.
3.
Introduzca los tornillos que se muestran arriba a través del extremo del bastidor con el cable de halar.
4.
Levante el enganche a su posición y una los tornillos y los ganchos de remolque como se muestra arriba.
5.
Si no hay una ranura grande presente, perfore un orificio de 1/2" usando el enganche como plantilla.
6.
Si se desea, recorte y vuelva a instalar la placa protectora inferior. CONSULTE CON EL PROPIETARIO DEL VEHÍCULO ANTES
DE RECORTAR.
Rev. A
11-07-05
N65021
Hoja 3 of 3
z
2005 Cequent Towing Products
Cable de halar, 1/2”
Cant. (2)
6
Espaciador, 1-1/2” x 2” x 1/4”
Cant. (6)
3
Perno hexagonal, 1/2”
Cant. (6)
5
Perno de carruaje, 1/2”-13 x 2-1/4”
Cant. (4)
2
Arandela cónica, 1/2”
Cant. (6)
4
Perno de carruaje, 1/2”-13 x 1-3/4”
Cant. (6)
1
Apriete todos los tornillos 1/2” GR5 con una llave de torsión a 75 Lb.-pies (102N-m).
Equipo necesario:
Llaves: 10mm, 18mm, 7/8”
Brocas de taladro: 1/2”
Kit de tornillos: 01131-060
El receptor se encuentra en la posición correcta
El enganche requiere pasador de 5/8”y clip
Nota: Revise el enganche con frecuencia, cerciorándose de que todos los tornillos y la bola estén correctamente apretados. Se deben retirar y reemplazar un enganche o bola
dañados. Observe precauciones de seguridad al trabajar por debajo de un vehículo y use protección visual. No corte los orificios de acceso o de accesorios con un soplete.
No corte, suelde o modifique el enganche.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684
CAPACIDAD DE CARGA – NO SUPERE
500 LB. (227 KG.) O LA CALIFICACIÓN DE PESO
BRUTO DEL EJE DELANTERO DEL VEHÍCULO
MÁX. DE FUERZA DE ARRASTRE
DEL CABRESTANTE
9000 lb.
(4086 kg.)
