22

745-814-B0-001, Rev. A

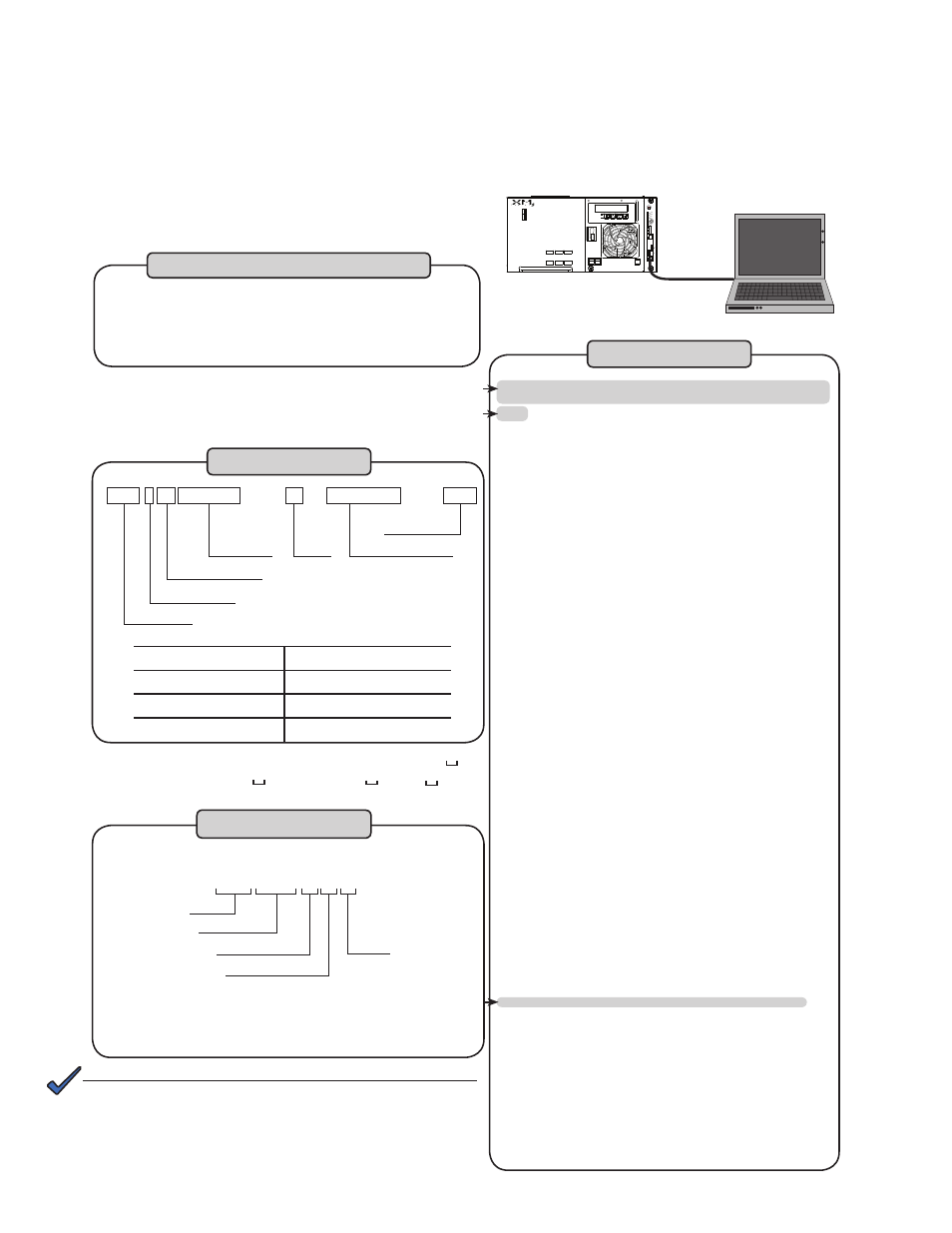

4.0 Using the Local Port

The local port allows a technician to monitor and set XP-DSM parameter values directly using a

personal computer and a Local Port Adapter Cable (Alpha Alpha P/N 745-826-21). Terminal emulation

software is necessary (HyperTerminal is recommended).

NOTE:

Entries in the TEXT Table are transponder parameters

and do not have subsystems.

Example: To Update Read/Write Community String to

“ReadString”

Enter Command: >tex 45 ReadString

Procedure:
1. Launch the terminal emulation software.

2. Hit ENTER to display the menu of CIB tables.
3. Enter >[first three letters of table] and ENTER

to display the contents of a table.

Subsystem Definitions

BSS

Battery System

XM2

Power Supply System

SYS

Transponder System

ECM

Generator System

SYS-1 06 SNMPv1

1

ENABLED

YES

Subsystem

Parameter Index

Parameter

Value

Enumerated Value

Modifiable?

Power Supply

Entry Explanation

SELECT FROM : ANALOGS CONFIG COUNTERS DISCRETES

TEXT

>dis

DISCRETES

DEV-A IX NAME

VALUE ENM/UNIT SET

----------------------------------------------

BSS-1 00 GENERAL STATUS

0

OK

NO

----------------------------------------------

XM2-1 00 GENERAL STATUS

0

OK

NO

XM2-1 01 SELF TEST FAIL

0

OK

NO

XM2-1 02 LOW BATT VOLTS

0

OK

NO

XM2-1 03 HIGH BATT VOLTS

0

OK

NO

XM2-1 04 NO BATTERIES

0

OK

NO

XM2-1 05 BATT TEMP PROBE

0

OK

NO

XM2-1 06 LINE ISOLATION

0

OK

NO

XM2-1 07 OUTPUT FAILURE

0

OK

NO

XM2-1 08 OUTPUT OVERLOAD

0

OK

NO

XM2-1 09 OUTPUT 1 TRIPPED

0

OK

NO

XM2-1 10 OUTPUT 2 TRIPPED

0

OK

NO

XM2-1 11 CHARGER FAILURE

0

OK

NO

XM2-1 12 INPUT FAILURE

0

OK

NO

XM2-1 13 INV DISCONNECTED

0

OK

NO

XM2-1 14 INVERTER TEMP

0

OK

NO

XM2-1 15 TAP SWITCH

0

NO

NO

XM2-1 16 PIM OPTION

0

NO

NO

XM2-1 17 N+1 VALID

0

NO

NO

XM2-1 18 SELF TEST

0

OFF

YES

XM2-1 19 TEST INHIBIT

0

YES

XM2-1 20 ACCEPT/FLOAT

0

FLOAT

YES

XM2-1 21 INVERTER ENABLE

1

ON

NO

XM2-1 22 CHARGER ENABLE

1

ON

NO

XM2-1 23 RESET OUT 1

1

YES

XM2-1 24 RESET OUT 2

0

NO

YES

XM2-1 25 N+1 IN USE

0

NO

NO

XM2-1 26 SET DEFAULTS

0

NO

YES

XM2-1 27 FACTORY TEST

0

OFF

NO

XM2-1 28 TAP FUSE FAIL

0

OK

NO

XM2-1 29 CONFIG ERROR

0

OK

NO

XM2-1 30 N+1 FAULT

0

OK

NO

XM2-1 31 BB-CMM/CMT OPT

0

NO

YES

----------------------------------------------

SYS-1 00 AUTO CONFIG

0

ENABLED YES

SYS-1 01 TAMPER ALARM

0

OK

NO

SYS-1 02 TAMPER ALM WHEN

0

CLOSED YES

SYS-1 03 MGMT MSG TARGET

0

CPE

NO

SYS-1 04 BLOCK CM

0

NO

YES

SYS-1 05 BLOCK CPE

0

NO

YES

SYS-1 06 SNMPv1

1

ENABLED YES

SYS-1 07 SNMPv2

1

ENABLED YES

SYS-1 08 ALPHA SNMP SETS

1

ENABLED YES

SYS-1 09 TRAP ON NORMAL

0

DISABLED YES

SYS-1 10 HTTP SERVER

1

ENABLED YES

SYS-1 11 HTTP TEXT

0

DISABLED YES

SYS-1 12 PING REQUEST

0

YES

SYS-1 13 GET NEW IMAGE

0

YES

SYS-1 14 COM BUS DAT SIZE

0

9 BIT

YES

SYS-1 15 DEVICE RESET

0

RUNNING YES

SYS-1 16 DEBUG MESSAGES

0

ENABLED YES

SYS-1 17 PI CURRENT MODE

0

ENABLED YES

----------------------------------------------

Discrete Table

Baud

19200

Data Bits

8

Parity

None

Stop Bits

1

Flow Control

None

Serial Communication Settings

OUTPUT 2

OUTPUT 1A

LRI

Battery

Input

Temp

Probe

Battery

Breaker

OUTPUT 1B

N+1

N+1

ALM
RDY
COM
LNK

RF

REG
DS
TMPR

CTRL

C
O
M

E
T
H

C
D

A
B
L

O

C

A

L

Power Supply

Result:

SYS-1 06 SNMPv1

0

DISABLED

YES

Hit ENTER

>dis sys 1 6 0

Subsystem

Parameter Index

Value

Table

Example Command

To disable SNMPv1, enter the command:

4. To set a parameter value, enter: >[table]

[subsystem] [power supply] [Index] [Value]

ENTER.
