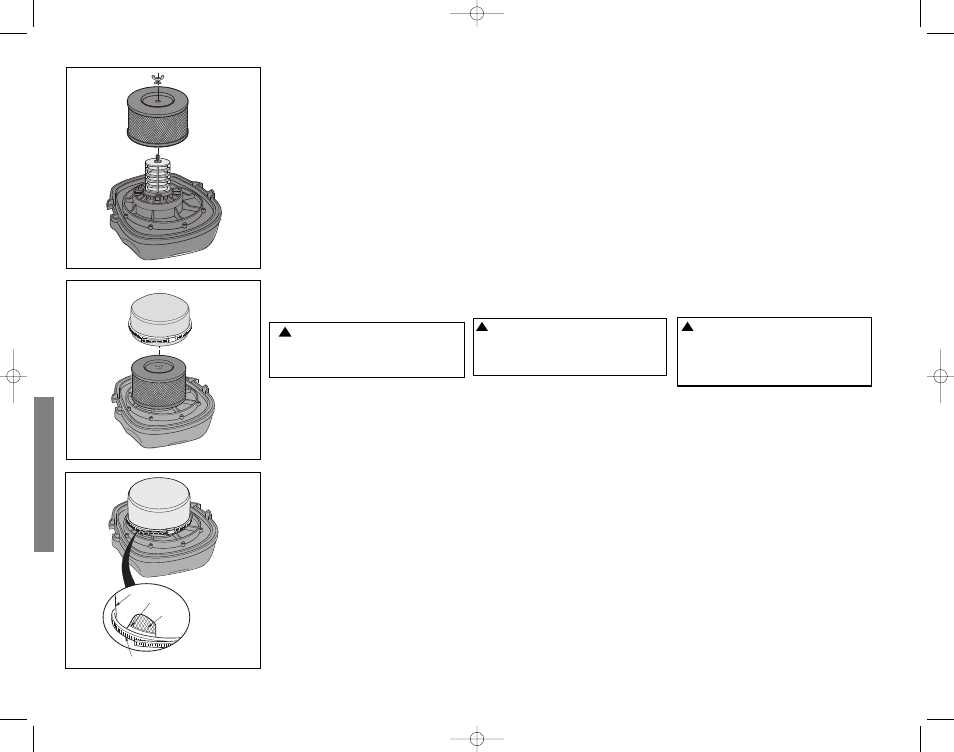

ProGuard 10 HEPA Filter

Removal & Installation

1.Place the HEPA filter onto the filter

cage until it is snug against the power

head. Be sure the filter cage’s threaded

stud protrudes through the hole in the

top plate (Figure A).

NOTE: Make sure the gasket on the HEPA

filter and the sealing surface on the

power head are not damaged and are

clean and free of debris.
2.Position the filter washer with the

rubber side against the HEPA filter and

then place the filter wing nut onto the

threaded stud of the filter cage.

Hand-tighten the filter nut to secure

the HEPA filter to the power head.

3.Slide the Micro Cloth Pre-Filter onto the

assembled HEPA filter (Figure B).

4.Place the filter band clamp over the

lower end cap (cap nearest the lid

surface), as shown. Tighten with a

screwdriver to secure (Figure C).

NOTE: Damage to filter will occur if filter

band clamp is tightened around the filter

screen. Be sure it is located over the

cap.

ProGuard 10 HEPA

Remoción e instalación

del filtro

1. Coloque el filtro HEPA sobre la jaula del filtro

hasta que esté perfectamente ajustado contra

el cabezal del motor. Asegúrese de que el

espárrago roscado de la jaula del filtro

sobresalga a través del agujero ubicado en la

placa superior (Figura A).

NOTA: Asegúrese de que la empaquetadura del

filtro HEPA y la superficie sellante del cabezal del

motor no estén dañadas y esté limpias y libres de

residuos.
2. Posicione la arandela del filtro con el lado de

goma contra el filtro HEPA y luego coloque la

tuerca de mariposa del filtro en el espárrago

roscado de la jaula del filtro. Apriete a mano

la tuerca del filtro para asegurar el filtro HEPA

al cabezal del motor.

3. Deslice el microprefiltro de tela sobre el filtro

HEPA ensamblado (Figura B).

4. Coloque la abrazadera de banda del filtro

sobre la tapa del extremo inferior (la tapa de

extremo más cercana a la superficie de la

tapa), de la manera que se muestra en la

ilustración. Apriétela con un destornillador

para asegurarla (Figura C).

NOTA: Ocurrirán daños al filtro si la abrazadera

de banda se aprieta alrededor del tamiz del

filtro. Asegúrese de que la abrazadera esté

ubicada sobre la tapa.

ProGuard 10 HEPA

Retrait et installation

du filtre

Pre-Filter

Lower End
Cap

HEPA
Filter

Filter Band Clamp

Figure A

Figure C

Figure B

38 - ProTeam Owner’s Manual / Manual del usuario de ProTeam / Mode d’emploi ProTeam

WARNING: Do not operate

without filter cage and float, as they

prevent liquid from entering the

impeller and damaging the motor.

!

ADVERTENCIA: No utilice la aspiradora sin

la jaula del filtro y el flotador, ya que estas

piezas evitan que entre líquido en el impulsor y

dañe el motor.

1. Placez le filtre HEPA sur la cage du filtre

jusqu’à ce qu’il soit fermement en place

contre le bloc moteur. Assurez-vous que le

goujon fileté de la cage du filtre dépasse à

travers le trou dans la plaque du haut

(Figure A).

REMARQUE : assurez-vous que le joint étanche

sur le filtre HEPA et la surface d’étanchéité sur le

bloc moteur ne sont pas endommagés, qu’ils sont

propres et qu’il n’y a pas de débris dessus.
2. Positionnez la rondelle du filtre avec le côté

en caoutchouc contre le filtre HEPA, puis

placez l’écrou à oreilles du filtre sur le goujon

fileté de la cage du filtre. Serrez à la main

l’écrou de fixation du filtre pour assujettir le

filtre HEPA au bloc moteur.

3. Faites glisser le préfiltre en tissu Micro sur le

filtre HEPA assemblé (Figure B).

4. Placez la bride de fixation de la bande du

filtre au-dessus du capuchon de l’extrémité

inférieure (capuchon le plus proche de la

surface du couvercle), comme illustré. Serrez

avec un tournevis pour assujettir (Figure C).

REMARQUE : le filtre sera endommagé si la bride

de fixation de la bande du filtre est serrée autour

du tamis du filtre. Assurez-vous qu’elle est

placée au-dessus du capuchon.

AVERTISSEMENT : n’utilisez pas

l’aspirateur sans la cage du filtre et le flotteur à

leur place. Le flotteur empêche l’eau de

pénétrer dans l’hélice et d’endommager le

moteur.

!

!
