ProGuard 15 & 20

Wet/Dry Vacuum

Assembly

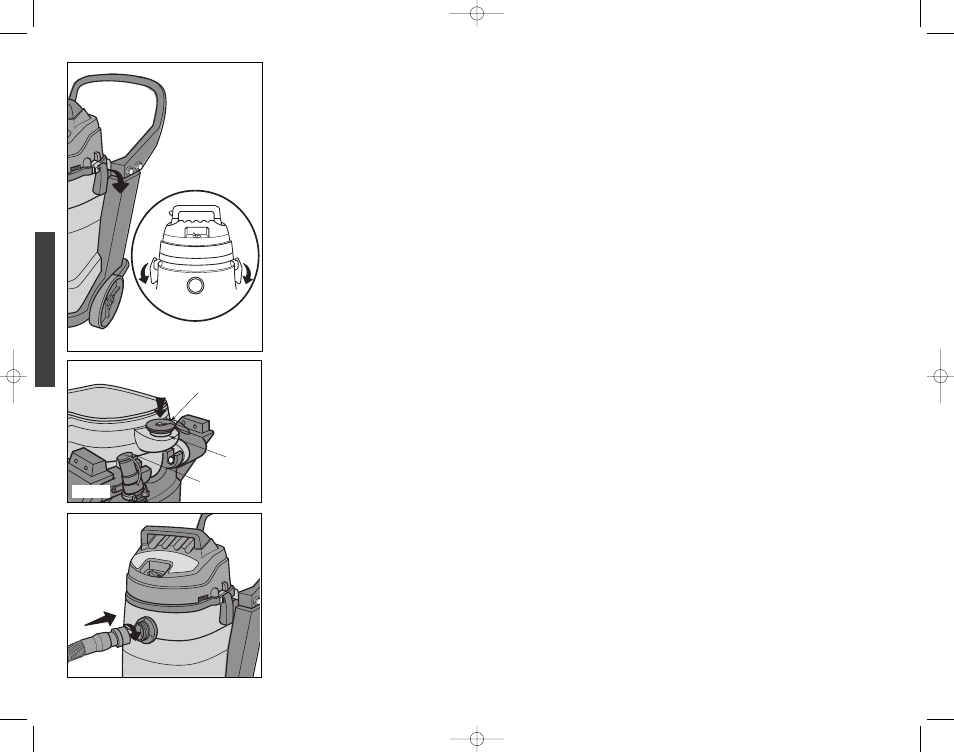

1.

Position the power head assembly on

the tank assembly as shown.

NOTE: Make sure the gasket on the power

head and the sealing surface on the tank

are not damaged and are clean and free

of debris.

2.

Hook the latches over tabs on the

power head assembly. Press the latches

down until they snap closed against the

sides of the tank (Figure A).

3.

Position the plug in the pour spout as

shown. Press down slightly in the

middle of the plug to seal it.

4.

Position the plug in the drain hose as

shown (Figure B).

INSERT HOSE (Figure C)

Insert the threaded end of the hose onto

the tank inlet. Turn the hose locking ring

clockwise to lock in place. To remove the

hose, turn the locking ring counter-

clockwise and pull the hose off of the

tank inlet as shown.

ProGuard 15 & 20

Ensamblaje de la aspiradora

para mojado/seco

1. Posicione el cabezal del motor sobre el

ensamblaje del tanque de la manera que se

muestra en la ilustración.

NOTA: Asegúrese de que la empaquetadura

ubicada en el cabezal del motor y la superficie

selladora del tanque no estén dañadas y estén

limpias y libres de residuos.
2. Enganche los pestillos sobre las lengüetas

ubicadas en el ensamblaje del cabezal del

motor. Presione hacia abajo los pestillos hasta

que se acoplen a presión y queden cerrados

contra los lados del tanque (Figura A).

3. Posicione el tapón en el pico vertedor de la

manera que se muestra en la ilustración.

Presione ligeramente hacia abajo en el centro

del tapón para sellarlo.

4. Posicione el tapón en la manguera de drenaje

de la manera que se muestra en la ilustración

(Figura B).

INTRODUZCA LA MANGUERA (Figura C)
Inserte el extremo roscado de la manguera en la

entrada del tanque. Gire el anillo de fijación de

la manguera en el sentido de las agujas del reloj

para que la manguera quede fija en la posición

correcta. Para retirar la manguera, gire el anillo

de fijación en sentido contrario al de las agujas

del reloj y jale la manguera hasta sacarla de la

entrada del tanque, de la manera que se muestra

en la ilustración.

ProGuard 15 & 20

Assemblage de l’aspirateur

de liquides et de poussières

1. Positionnez l’ensemble de bloc moteur sur

l’ensemble de réservoir comme illustré.

REMARQUE : assurez-vous que le joint étanche

sur le bloc moteur et la surface d’étanchéité

du réservoir ne sont pas endommagés, qu’ils

sont propres et qu’il n’y a pas de débris

dessus.

2. Accrochez les verrous par-dessus les

languettes du l’ensemble de bloc moteur.

Appuyez sur les verrous jusqu’à ce que vous

constatiez un déclic indiquant qu’ils sont bien

verrouillés en place contre les côté du

réservoir (Figure A).

3. Positionnez la fiche dans le bec verseur

comme illustré. Appuyez légèrement sur le

milieu de la fiche pour l’assujettir

correctement.

4. Positionnez la fiche dans le tuyau flexible de

drainage comme illustré (Figure B).

INSERTION DU TUYAU (Figure C)
Insérez le bout fileté du tuyau flexible à

l’intérieur de l’orifice d’admission du réservoir.

Tournez le collier de verrouillage du tuyau

flexible dans le sens des aiguilles d’une montre

pour le verrouiller en place. Pour retirer le tuyau

flexible, tournez le collier de verrouillage du

tuyau flexible dans le sens contraire des aiguilles

d’une montre, puis tirez sur le tuyau pour le faire

sortir de l’orifice d’admission du réservoir comme

illustré.

Figure A

Figure C

Pour
Spout

Pour Spout
Plug

Drain Hose
Plug

HANDLE REMOVED

FOR CLARITY

Figure B

P

R

O

G

U

A

R

D

15

&

20

26 - ProTeam Owner’s Manual / Manual del usuario de ProTeam / Mode d’emploi ProTeam
