ProGuard 15 & 20

Cart Assembly

CART ASSEMBLY

(Figure A)

The cart that is included with these

ProGuard Vacuums can be used in two very

different configurations. These Vacuums

have been assembled in a “Center Wheeled”

configuration from the factory. The optional

Front Mount Squeegee will also work on both

the ProGuard 15 and 20 in either of these

configurations. This revolutionary design

allows the Vacuum to maneuver around

obstacles, through tight spaces, and in small

rooms with much greater ease than

competitive products, even when full of

water. This cart system can also be

assembled in a more traditional configur-

ation with the large wheels in the back and

the caster wheels in the front. This

configuration works well for long, straight

hallways, large unobstructed spaces, or

when the Vacuum will often need to move

up and down stairs during transportation. To

change the cart’s configuration, follow the

steps below.

1. Remove the tank from the cart by lifting

the tank straight up and off the base and

out of its hinge point.

2. Turn the cart upside down to reveal the

securing wheel hardware.

3. Remove the two bolts holding the rear

caster in place as well as the four bolts

holding the axle supports. Using two of

the removed bolts, resecure the metal

squeegee locking plate in its original

position.

4. Reposition the large wheel/axle assembly

to the rear axle position as shown and

resecure using the remaining hardware

removed in Step 3.

5. Locate the third caster assembly supplied

with your Vacuum. Remove the bolts and

lock washers located in the front caster

positions.

6. While leaving the front center wheel in

place, position the two remaining casters

into the forward, outer caster positions.

Each caster should be secured with two

bolts and two lock washers.

7. Turn the cart right side up, push the

drain hose through the slot in the cart,

and place the tank back on the cart by

positioning the tank hinges in the hinge

receivers first.

ProGuard 15 & 20

Ensamblaje del carrito

ENSAMBLAJE DEL CARRITO

(Figura A)

El carrito que se incluye con estas aspiradoras

ProGuard se puede utilizar en dos configuraciones muy

diferentes. Estas aspiradoras han sido ensambladas en

una configuración de “ruedas centrales” en la fábrica.

La barredora de goma de montaje frontal opcional

también funcionará tanto en la ProGuard 15 como en

la 20 en cualquiera de estas dos configuraciones. Este

revolucionario diseño permite a la aspiradora

maniobrar alrededor de obstáculos, a través de

espacios estrechos y en cuartos pequeños con mucha

más facilidad que los productos de la competencia,

incluso cuando la aspiradora está llena de agua. Este

sistema de carrito también se puede ensamblar en una

configuración más tradicional con las ruedas grandes

en la parte trasera y las ruedecillas en la parte

delantera. Esta configuración funciona bien para

pasillos largos y estrechos, espacios grandes sin

obstrucciones o cuando sea necesario subir y bajar la

aspiradora frecuentemente por unas escaleras durante

el transporte. Para cambiar la configuración del

carrito, siga los pasos que se indican a continuación.

1. Retire el tanque del carrito levantando el tanque

directamente hacia arriba, separándolo de la base

y sacándolo de su punto de bisagra.

2. Ponga el carrito en posición invertida para dejar al

descubierto los herrajes que sujetan las ruedas.

3. Retire los dos pernos que sujeten la ruedecilla

trasera en su sitio, así como los cuatro pernos que

sujetan los soportes del eje. Utilizando dos de los

pernos retirados, reasegure la placa de fijación

metálica de la barredora de goma en su posición

original.

4. Reposicione el ensamblaje de ruedas grandes y eje

en la posición del eje trasero, de la manera que se

muestra en la ilustración, y reasegure dicho

ensamblaje utilizando los herrajes restantes que

retiró en el Paso 3.

5. Localice el tercer ensamblaje de ruedecilla

suministrado con la aspiradora. Retire los pernos y

arandelas de seguridad ubicados en las posiciones

de las ruedecillas delanteras.

6. Mientras deja la rueda delantera central colocada

en su sitio, posicione las dos ruedecillas restantes

en las posiciones de las ruedecillas exteriores

delanteras. Cada ruedecilla se debe asegurar con

dos pernos y dos arandelas de seguridad.

7. Ponga el carrito en posición al derecho, empuje la

manguera de drenaje a través de la ranura ubicada

en el carrito y coloque el tanque de vuelta sobre

el carrito, posicionando primero las bisagras del

tanque en los receptores de bisagra.

ProGuard 15 & 20

Assemblage du chariot

ASSEMBLAGE DU CHARIOT

(Figure A)

Le chariot qui est inclus avec ces aspirateurs ProGuard

peut être utilisé dans deux configurations très

différentes. Ces aspirateurs ont été assemblés dans

une configuration à « roues centrées » à l’usine. Le

racloir en caoutchouc à montage sur le devant en

option est compatible avec les deux modèles ProGuard

15 et 20 dans l’une quelconque de ces configurations.

Cette conception révolutionnaire permet de man?uvrer

l’aspirateur autour d’obstacles, à travers des endroits

exigus et dans de petites pièces beaucoup plus

facilement que les aspirateurs de la concurrence,

même quand ils sont pleins d’eau. Ce système de

chariot peut aussi être assemblé dans une

configuration plus traditionnelle, avec les grandes

roues à l’arrière et les roulettes à l’avant. Cette

configuration est appropriée pour de longs couloirs

droits, pour de grands espaces sans obstructions ou

quand il sera souvent nécessaire de transporter

l’aspirateur en haut ou en bas d’escaliers. Pour

changer la configuration du chariot, suivez la

procédure ci-dessous.

1. Retirez le réservoir du chariot en soulevant le

réservoir tout droit vers le haut et en le détachant

de la base par son point d’articulation.

2. Retournez le chariot sens dessus dessous pour

révéler la quincaillerie de fixation des roues.

3. Retirez les deux boulons qui maintiennent la

roulette arrière en place ainsi que les quatre

boulons qui maintiennent en place les supports des

essieux. En utilisant deux des boulons retirés,

réassujettissez la plaque de fixation en métal du

racloir en caoutchouc dans sa position d’origine.

4. Repositionnez l’ensemble d’essieux/des grandes

roues dans la position arrière comme illustré et

réassujettissez en utilisant les autres boulons que

vous avez retirés lors de l’étape 3.

5. Localisez le troisième ensemble de roulettes fourni

avec votre aspirateur. Retirez les quatre boulons et

rondelles de blocage situés à l’avant pour le

positionnement des rondelles extérieures.

6. Tout en laissant la roue centrale avant en place,

positionnez les deux autres roulettes à l’avant,

vers l’extérieur. Chaque roulette doit être

assujettie au moyen de deux boulons et de deux

rondelles de blocage.

7. Tournez le chariot de façon que le côté droit soit

vers le haut, enfoncez le tuyau flexible de

drainage à travers la fente dans le chariot et

placez à nouveau le réservoir sur le chariot en

positionnant d’abord les charnières du réservoir

dans les aires prévues à cet effet.

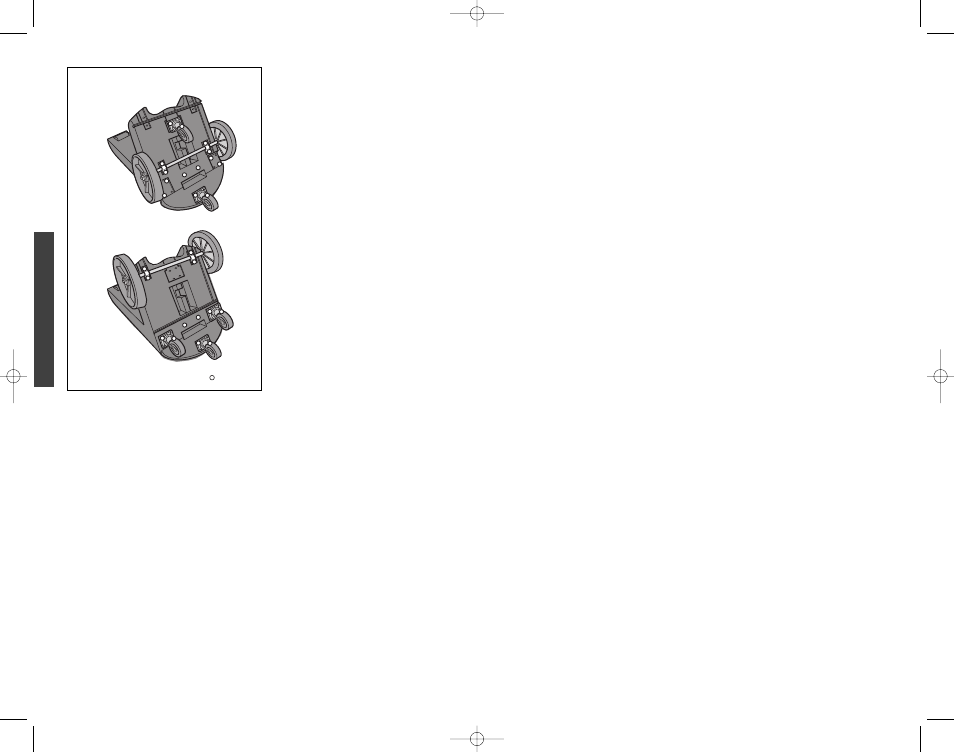

CENTER WHEEL
CONFIGURATION

TRADITIONAL WHEEL
CONFIGURATION

= BOLTS

Figure A

P

R

O

G

U

A

R

D

15

&

20

24 - ProTeam Owner’s Manual / Manual del usuario de ProTeam / Mode d’emploi ProTeam
