Page 20

20
3
OPERATING INSTRUCTIONS
3.1 INSTALLATION AND MOUNTING
3.1.1 BATTERY INSTALLATION
NOTE:
At operating temperatures below -20°C (-4°F), alkaline battery life will
be significantly reduced. Under said conditions, the use of a lithium
battery is recommended.
Install the battery as follows (refer to Figure 3-1):
1. Unscrew the battery cap (A) and check the position of the adapter (B).
See Figure 3-1 for the correct positioning of the threaded adapter, which
changes depending on the battery being installed.
2. If necessary, change the adapter position in the cap.
3. Install the battery (C) into the battery compartment (E). Align with the
battery symbols (D).
4. Replace the battery cap (A).
C
B
A

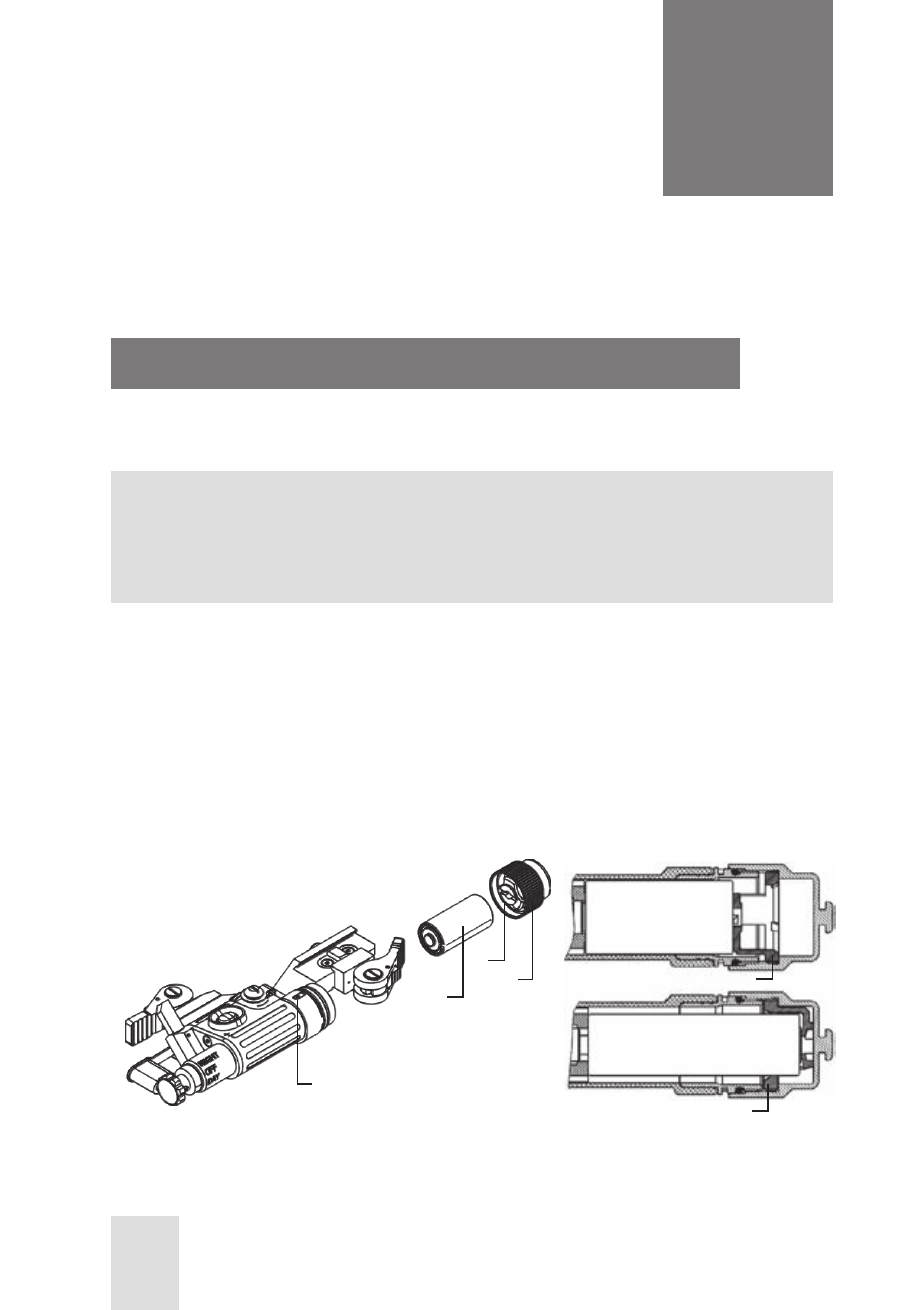

FIGURE 3-1. BATTERY INSTALLATION
D
CR123A
AA
B
B
