Amplificadores de potencia Leistungsendstufen Amplificateurs de puissance MA-i Series Power Amplifiers
Operation Manual Mode d’emploi Bedienungsanleitung Manual de Operación página seite

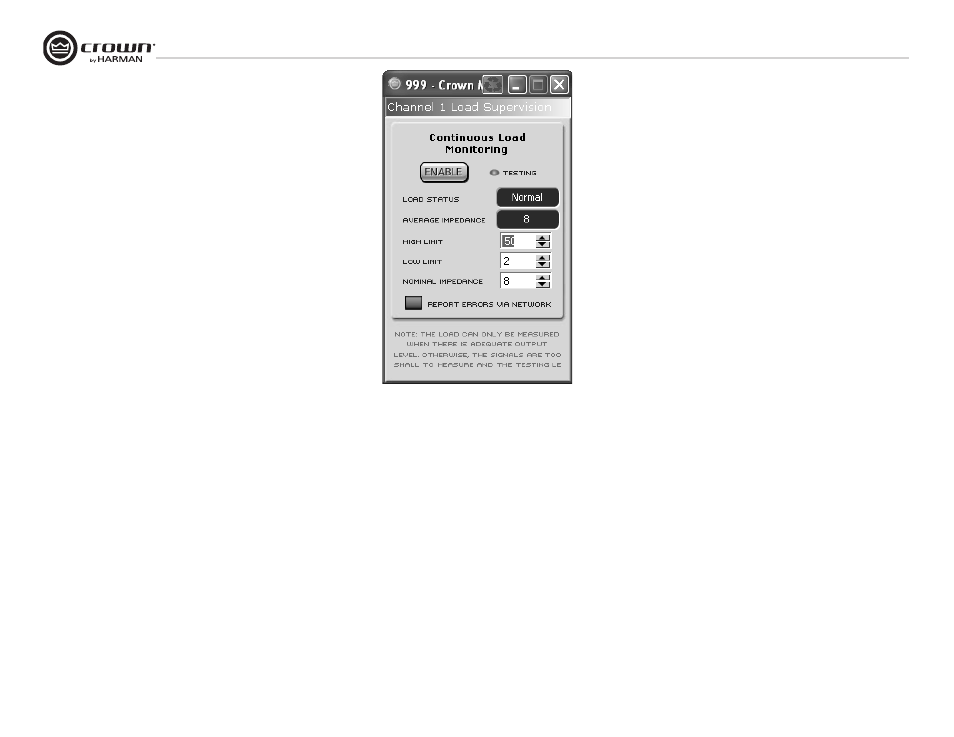

Abbildung 4.6 MA-i Dialogfeld zur
Lastüberwachung
Figura 4.6 Panel de monitoreo de carga
del MA-i
4 Software Control
4.6 Dauerlastüberwachung
Siehe Abbildung 4.6. Die Lastüberwachungsfunktion
ermöglicht die Echtzeitüberwachung der an die
Endstufenkanäle angeschlossenen Lasten. Ist die
Funktion aktiviert, überwacht der MA-i bei ausreichendem
Ausgangssignal kontinuierlich die abgegebenen Strom-
und Spannungswerte der Endstufe und berechnet eine
längerfristige mittlere Lastimpedanz. Die gemessene
Lastimpedanz wird dann mit der benutzerdefinierten Ober-
und Untergrenze verglichen. Sobald der Bereich zwischen
diesen Grenzwerten verlassen wird, melden die HiQnet-
Fehlerberichtsfunktionen dem Benutzer das Problem. Für
jeden Kanal gibt es sechs Einstellmöglichkeiten und zwei
Anzeigen:
Enable: Aktiviert oder deaktiviert die Funktion zur
Lastüberwachung.
Testing-Anzeige: Diese Anzeige ist aktiv, wenn
das Endstufenausgangssignal zur Berechnung der
Lastimpedanz und von Prüfungen ausreichend hoch ist.
Load Status-Anzeige: Zeigt das letzte Prüfergebnis
an.
Average Impedance-Anzeige: Meldet die
tatsächlich gemessene mittlere Lastimpedanz in Ohm.
Der Bereich ist 0 Ohm bis 250 Ohm.
High Limit: Legt die Obergrenze fest, ab der das
System den Fehlerstatus „High“ meldet.
Low Limit: Legt die Untergrenze fest, ab der das
System den Fehlerstatus „Low“ meldet.
Nominal Impedance: Legt die durchschnittlich zu
erwartende Impedanz der angeschlossenen Last fest.
Dieser Wert bestimmt das für die Prüfung erforderliche
minimale Ausgangssignal. Dieser Parameter wird auch
vom Durchschnittsleistungsbegrenzer verwendet, um
die erwartete Leistungsschwelle zu bestimmen.
Schaltfläche „REPORT VIA NETWORK“: Aktiviert
das Versenden einer Fehlermeldung über das Netzwerk,
um Über- und Unterschreitungen der Lastbedingungen
an die Steuersoftware zu melden.
4.6 Monitoreo continuo de carga
Ver Figura 4.6. La función de supervisión de carga permite
el monitoreo en tiempo real de la carga conectada a cada
canal del amplificador. Cuando está habilitado, el MA-i
monitorea de forma continua el voltaje y la corriente de
salida cuando hay salida suficiente y calcula la impedancia
media de carga a largo plazo. La impedancia de carga
medida se compara con los límites superior e inferior
especificados por el usuario. Si se excede cualquiera de
estos límites, el indicador de estatus y las funciones de
reporte de error de HiQnet (en caso de estar habilitadas)
alertan al usuario del problema. Hay seis controles y dos
indicadores para cada canal:
Habilitar (Enable): Habilita o deshabilita la función de
supervisión de carga.
Indicador de prueba (Testing Indicator): Este
indicador se activa cuando la señal de salida del
amplificador es lo suficientemente grande como para
permitir el cálculo de impedancia de carga y verificación
de prueba.
Monitor de status de carga (Load Status Monitor):
Indica el resultado de la última prueba.
Monitor de Impedancia media: Reporta el valor
medio real calculado de la impedancia de carga en
ohms. La escala es de 0 ohms a 250 ohms.
Límite superior (High Limit): Fija el extremo
superior por encima del cual el sistema marcará un
estatus de error “alto” (“high”).
Límite inferior (Low Limit): Fija el extremo inferior
por debajo del cual el sistema marcará un estatus de
error “bajo” (“low”).
Impedancia nominal: Fija la impedancia media
esperada para la carga conectada. Este valor determina
el nivel de señal de salida requerido por la prueba.
Este parámetro también lo usa el limitador de potencia
media para determinar el umbral de potencia esperado.
Reporte de errores a través de la red (Report
Errors Via Network): Permite que esta función envíe
un reporte de error a través de la red, de tal forma que
las condiciones de carga baja y alta se reportan al
software de control.
4 Software-Steuerung
4 Contrôle par
programme
4 Control del software
