2.5.5 Cableado para el modo Bridge-Mono
Información general: Encienda el amplificador, habilite el
modo Bridge-Mono, apague el amplificador, conecte los
cables y vuelva a encenderlo.
1. Asegúrese de que no haya cables conectados al
amplificador. Active el interruptor de encendido en el panel
frontal.
2. Desde el programa HiQnet ponga el amplificador en modo
Bridge-Mono. O véase la sección 3.5, G.
3. IMPORTANTE: Apague el amplificador y desconecte su
cable de corriente.
ENTRADAS: Conecte una fuente de señal analógica a la
entrada del canal 1 del amplificador (Figura 2.12).
NOTA: Crown ofrece una referencia acerca de las
asignaciones de terminales de cableado para tipos de
conectores de uso común en la Guía de Aplicación para
Amplificadores Crown disponible en www.crownaudio.com..
SALIDAS: Use cableado Clase 2 para las salidas. Existen
dos formas de cablear los conectores de salida del
amplificador en modo Bridge-Mono:
1) Conecte el altoparlante entre los postes de conexión rojos
de cada canal (Figura 2.12). Cuando opere en modo Bridge-
Mono, no use los postes de conexión negros.
2) Conecte los altoparlantes sólo al conector Speakon
superior, tal como muestra la Figura 2.13.
Figura 2.12 Cableado Bridge-Mono a los postes de conexión
2.5.5 Verbindung im Monobrückenmodus
Übersicht: Schalten Sie die Endstufe ein, aktivieren Sie
mithilfe den Monobrückenmodus, schalten Sie die Endstufe
aus, nehmen Sie die Verkabelung vor und schalten Sie
wieder ein.
1. Achten Sie darauf, das alle Audiokabel von der Endstufe
getrennt sind. Schalten Sie das Gerät mit dem Ein-/
Ausschalter an der Frontplatte ein.
2. Aktivieren Sie in HiQnet den Monobrückenmodus. Oder
siehe Abschnitt 3.5, G.
3. WICHTIG: Schalten Sie die Endstufe aus und entfernen Sie
das Netzkabel.
EINGÄNGE: Anschluss einer analogen Signalquelle an den
Eingang „Channel-1“ der Endstufe (Abbildung 2.12).
HINWEIS: Eine von Crown zusammengestellte Übersicht der
Pinbelegungen häufig verwendeter Anschlüsse finden Sie
im Ratgeber Crown Amplifier Application Guide. Sie finden
diesem im Internet unter www.crownaudio.com.
AUSGÄNGE: Ausgangskabel der Klasse 2 verwenden. Die
Ausgänge der Endstufe lassen sich auf zwei verschiedene
Arten im Monobrückenmodus verkabeln:
1) Verbinden Sie die Lautsprecher mit den roten
Schraubklemmenanschlüssen beider Kanäle (Abbildung
2.12). Verwenden Sie im Monobrückenmodus nicht die
schwarzen Schraubklemmenanschlüsse.
2) Schließen Sie die Lautsprecher gemäß Abbildung 2.13
nur an die oberen Speakon-Anschlüsse an.
2.5.5 Câblage du mode Pont-Mono
Généralités : Mettez l’ampli sous tension, activez le mode
Pont-Mono, mettez l’ampli hors tension et puis de nouveau
sous tension.
1. Assure-vous qu’aucun câble n’est connecté à
l’amplificateur. Mettez sous tension l’interrupteur
d’alimentation du panneau avant.
2. Dans HiQnet, réglez l’amplificateur sur le mode Pont-
Mono. Ou voir la section 3.5, G.
3. IMPORTANT : Mettez l’amplificateur hors tension et
débranchez le cordon d’alimentation.
ENTREES : Connectez une source de signal analogique à
l’entrée de l’amplificateur du Canal 1 (Figure 2.12).
NOTE: Crown fournit, à titre de référence, les affectations
des broches pour le câblage des types de connecteur les
plus fréquents, dans le Guide d’application de l’amplificateur
Crown, disponible à l’adresse www.crownaudio.com.
SORTIES : Utilisez une ligne de sortie de Classe 2. Il existe
deux manières de câbler les connecteurs de sortie de
l’amplificateur pour le mode Pont-Mono :
1) Raccordez le haut-parleur à la borne de connexion rouge
de chaque canal (Figure 2.12). N’utilisez pas les bornes de
connexion noires en cas de fonctionnement en mode Pont-
Mono.
2) Raccordez le haut-parleur uniquement au connecteur
Speakon supérieur, comme l’illustre la Figure 2.13.
2.5.5 Bridge-Mono Mode Wiring
Overview: Turn on the amp, enable Bridge-Mono mode, turn
off the amp, wire it, and turn it back on.
1. Be sure that no cables are connected to the amplifier. Turn
on the front-panel power switch.
2. In System Architect, set the amplifier to Bridge-Mono
mode. Or see Section 3.5 - G, to observe the rear control.
3. IMPORTANT: Turn off the amplifier and unplug its power
cord.
INPUTS: Connect an analog signal source to the Channel-1
amplifier input (Figure 2.12).
NOTE: Crown provides a reference of wiring pin assignments
for commonly used connector types in the Crown Amplifier
Application Guide available at
www.crownaudio.com.
OUTPUTS: Use Class 2 output wiring. There are two ways to
wire the amplifier output connectors for Bridge-Mono mode:
1) Wire the speaker across the red binding post of each
channel (Figure 2.12). Do not use the black binding posts
when operating in Bridge-Mono mode.
2) Wire the speaker only to the top Speakon connector as
shown in Figure 2.13.
2 Installation
2 Configuración
2 Installation
Abb. 2.11 Stereo­Anschluß, Methode 2:
Verkabelung von zwei Lautsprechern mit
individuellen Speakon
® ­Buchsen
Loudspeaker
Channel 1
Speakon
Alto parlante
Lautsprecher
Speakon
Kanal 1
Enceinte
Speakon
Canal 1
Figure 2.13 Alternate Bridge­
Mono Wiring: Loudspeaker Wired
to Amplifier’s Top Speakon ®
Connector
Figure 2.13 Câblage d’un haut­parleur
en mode Pont­Mono au connecteur
Speakon supérieur
Abb. 2.13 Alternativer Mono­
Brückenbetrieb: Lautsprech er­
Anschluß an der oberen Speakon ® ­
Buchse
Figura 2.13 Cableado Alterno en
Bridge­Mono: Altopar lante
Cableado al Conector Speakonv ®
Superior del Amplificador

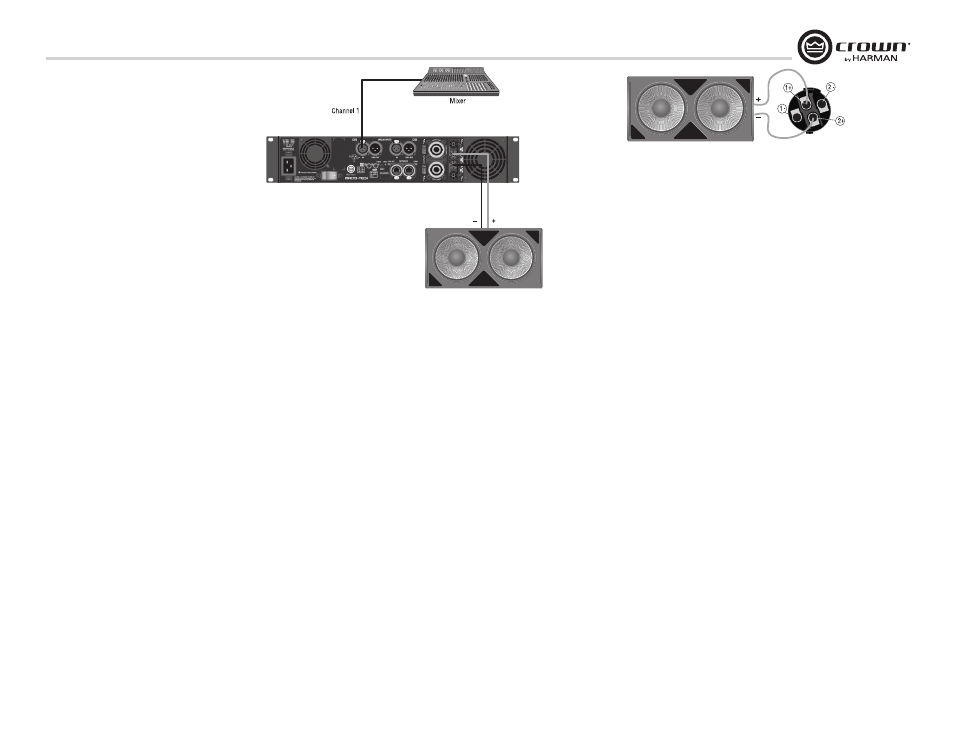

Figure 2.12 Bridge­Mono Wiring
