Amplificadores de potencia Leistungsendstufen Amplificateurs de puissance MA-i Series Power Amplifiers
Operation Manual Mode d’emploi Bedienungsanleitung Manual de Operación página seite
2.5.2 Choose Input Wire and Con-
nectors
Crown recommends using pre-built or profes-
sionally wired, balanced line (two-conductor
plus shield), 22-24 gauge cables and connec-
tors. Use 3-pin male XLR connectors.
Unbalanced line may also be used but may
result in noise over long cable runs.
Figure 2.5 shows connector pin assignments
for balanced analog wiring. Figure 2.6 shows
connector pin assignments for unbalanced
analog wiring.
NOTE: Custom wiring should only be
performed by qualified personnel.

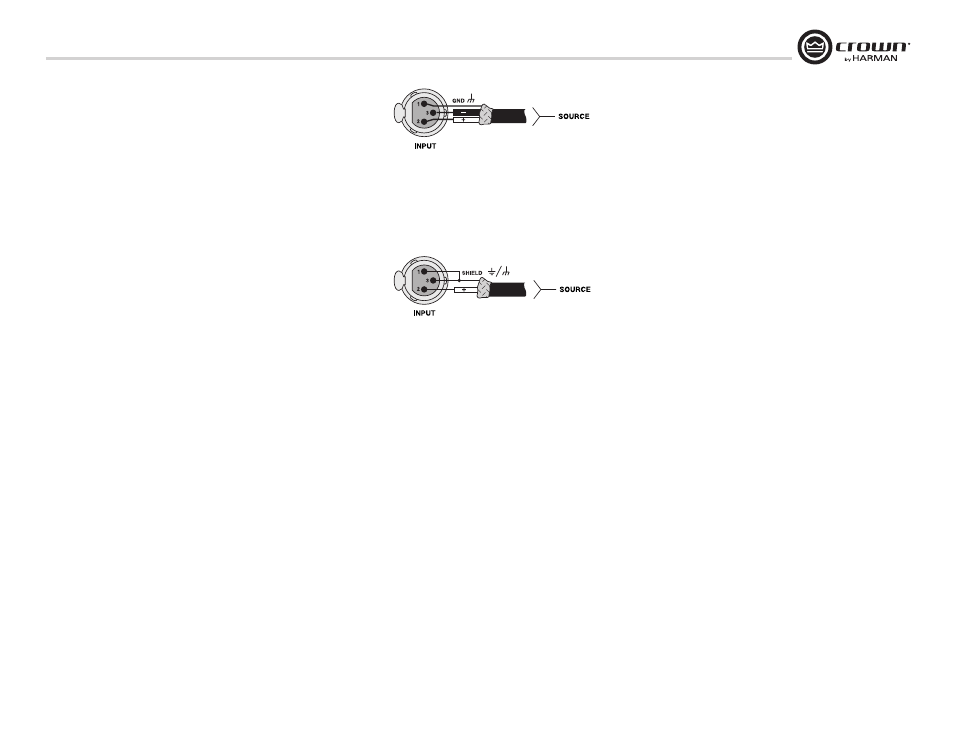

Figure 2.5 Balanced Analog Input Connector Wiring
Figure 2.6 Unbalanced Analog Input Connector Wiring
2 Setup
2.5.2 Choisissez le câble et les
connecteurs d’entrée
Crown recommande l’emploi de connecteurs et
câbles de section 0,2 à 0,35 mm2 préfabri-
qués ou professionnellement câblés pour une
ligne symétrique (2 conducteurs + blindage).
Vous devez utiliser des connecteurs XLR
mâles 3 broches pour le câble entrant dans
l’amplificateur. Des lignes asymétriques peuvent
être utilisées mais peuvent entraîner du bruit
quand les câbles sont longs.
La Figure 2.5 représente l’affectation des
broches du connecteur pour un câblage sy-
métrique et la Figure 2.6 celle pour un câblage
asymétrique.
NOTE: Un câblage personnel ne doit être
accompli que par un personnel qualifié.
2.5.2 Eingangsverbindungen
Crown empfiehlt symmetrischen Anschluß
(zwei Leiter mit Schirm) über vorgefertigte
oder professionell verdrahtete Kabel mit einem
Leiterquerschnitt von 0,2 - 0,35mm² und einem
3-poligen männlichen XLR-Eingangsverbinder.
Unsymmetrischer Anschluß ist ebenfalls
möglich, kann aber bei langen Kabelwegen
Störpegel verursachen.
Abbildung 2.5 zeigt die Steckerbelegung für
symmetrischen, Abbildung 2.6 für unsymme-
trischen Anschluß.
ACHTUNG: Verwenden Sie nur hochwer-
tige, professionell verdrahtete Kabel.
2.5.2 Seleccione el Cableado y Co-
nectores de Entrada
Crown recomienda el uso de líneas balanceadas
( dos conductores más blindaje) prefabricadas
o profesionalmente construidas con cables
calibre 22 a 24 y conectores. Se le sugiere usar
conectores XLR machos de 3 terminales para
las entradas del amplificador. También se pu-
eden usar líneas desbalanceadas pero podrían
generar ruido en tramos largos de cable.
La figura 2.5 muestra las asignaciones de
las terminales del conector para un cableado
balanceado, y la figura 2.6 muestra las asigna-
ciones de las terminales del conector para un
cableado desbalanceado.
NOTA: El cableado especial deberá
ser realizado solamente por personal
calificado.
2 Installation
2 Configuración
2 Installation
Figure 2.5 Câblage équilibré du connecteur de l’entrée analogique
Figure 2.6 Câblage déséquilibré du connecteur de l’entrée analogique
Abbildung 2.5 Anschlüsse bei symmetrischen Analogeingängen
Abbildung 2.6 Anschlüsse bei unsymmetrischen Analogeingängen
Figura 2.5 Conexión balanceada del conector de entrada analógica
Figura 2.6 Conexión no balanceada del conector de entrada analógica
