Amplificadores de potencia Leistungsendstufen Amplificateurs de puissance MA-i Series Power Amplifiers
Operation Manual Mode d’emploi Bedienungsanleitung Manual de Operación página seite
A B C D E F G H I
3.4 Anzeigen und Bedienelemente der
Frontplatte
A. Ziergitter
B. Lautstärkeregler: Präzisionsregler mit 21
Schritten und integrierter Stummtaste
C. Signalanzeigen: Je eine grüne LED pro Kanal
Grünes Dauerlicht: Eingangssignal über –40 dBu
Hellgrün blinkend: Kanalausgang hat die hörbare
Clipping-Grenze überschritten
D. Bereitschaftsanzeige: je eine grüne LED pro
Kanal
Helles Dauerlicht: bereit
Dauerlicht (dunkel): Beginn der Kompression
Aus: Überhitzung
E. LED-Ring der Lautstärkeregler: Beide
Lautstärkeregler sind von einem Ring grüner LEDs
umgeben, mit denen die aktuelle Einstellung der
Regler angezeigt wird. Nach Stummschaltung eines
Kanals blinkt dessen LED-Ring. Ein Umkonfigurieren
als Pegelanzeige ist möglich.
F. Netzspannungsanzeige: Die blaue
LED leuchtet auf, sobald die Netzspannung
eingeschaltet wird, und die Endstufe mit Strom
versorgt wird. Die LED blinkt, sobald die
Netzspannung die Nennspannung um 10% über-
oder unterschreitet.
G. Brückenmodusanzeige: Eine orangene
LED leuchtet auf, wenn sich die Endstufe im
Monobrückenmodus befindet.
H. Datenflussanzeige: Eine gelbe
LED signalisiert Netzwerkaktivität. Die
Datenflussanzeige blinkt nur, wenn Daten von der
Endstufe abrufen werden, oder ihr Online-Status
abgefragt wird.
I. Netzschalter: Ein-/Austaste mit eingebauter,
grüner Leuchtanzeige für Netzspannung
3.4 Controles e indicadores del panel
frontal
A. Rejilla.
B. Control de volumen: Atenuador escalonado de
precisión con 21 pasos, con botón de enmudecido.
C. Indicadores de señal: Un LED verde por canal.
Verde sólido: La señal de entrada está sobre –40 dBu.
Verde brillante parpadeante: La señal de salida del
canal ha llegado al inicio de la saturación audible.
D. Indicador de preparado (Ready): LED verde,
uno por canal.
Encendido (brillante): Preparado.
Encendido (tenue): Inicio de compresión.
Apagado: Falla térmica.
E. Anillo LED alrededor del control de
volumen: Un anillo de LEDs verdes, alrededor del
control de volumen muestra la posición del control.
El anillo completo parpadea cuando el canal está
enmudecido. Puede convertirse en un medidor de
nivel.
F. Indicador de encendido (Power): El LED
azul indica que el amplificador está encendido y la
corriente de suministro eléctrico está disponible.
El LED parpadeará cuando el voltaje de la línea de
suministro eléctrico esté un 10% por encima o
por debajo del valor nominal.
G. Indicador de Modo Bridge (BRIDGE): El
LED ámbar se ilumina cuando el amplificador está
configurado en modo Bridge-Mono.
H. Indicador de datos: El LED amarillo indica
la actividad de la red. El indicador de datos
parpadea sólo cuando se le solicita información o
cuando se le solicita el estatus para saber si está
en línea.
I. Interruptor de encendido: Interruptor de
presión para encendido y apagado con indicador
verde integrado de suministro eléctrico presente.
3 Bedienung 3 Operación

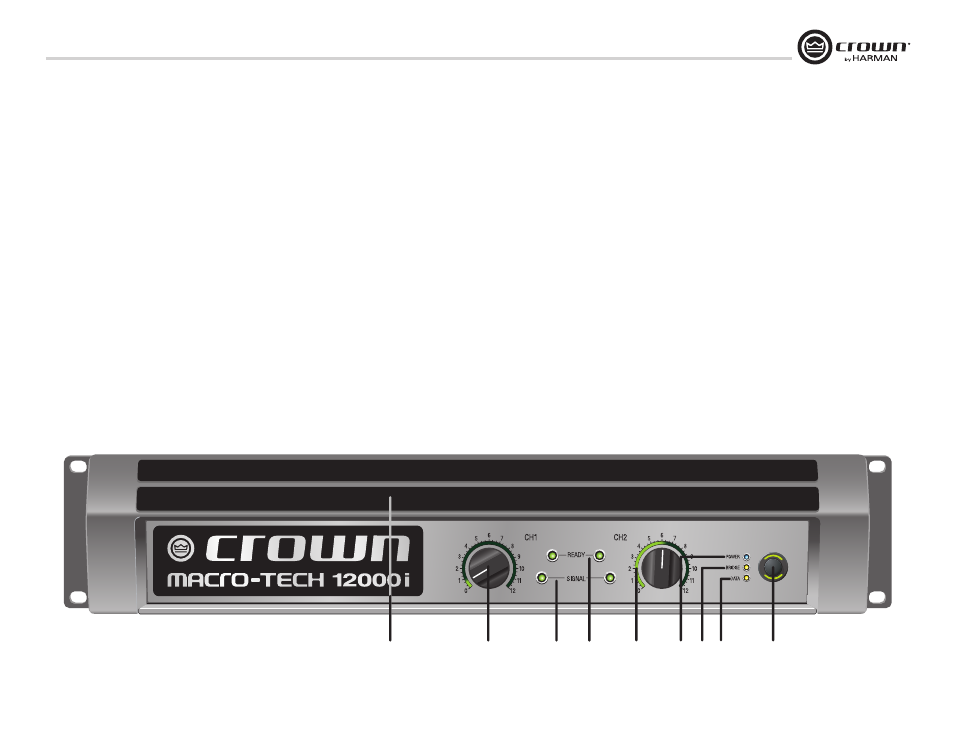

Abbildung 3.1 Anzeigen und Bedienelemente der Frontplatte Figura 3.1 Controles e Indicadores del panel frontal
