2.5.4 Stereo Mode Wiring
Typical input wiring and output wiring to the binding
posts is shown in Figure 2.9.
IMPORTANT: Turn off the amplifier and unplug its
power cord.
INPUTS: Choose one of these options:
• Connect analog input wiring for both channels.
OUTPUTS: Maintain proper polarity (+/–) on output
connectors. Use Class 2 output wiring.
Figure 2.9 shows how to wire stereo speakers to the
binding posts. Connect Channel 1 loudspeaker’s
positive (+) lead to Channel 1 positive (red) terminal
of amp; repeat for negative (–). Repeat Channel 2
wiring as for Channel 1.
2 Setup
Enceinte du
Canal 1
Lautsprecher
Kanal 1
Altoparlante
del Canal 1
Enceinte du
Canal 2
Lautsprecher
Kanal 2
Altoparlante
del Canal 2
Channel 2
Loudspeaker Channel 1
Loudspeaker
Canal 1
Kanal 1
Canal 2
Kanal 2
Table de mixage
Mischpult
Mezcladora
2.5.4 Câblage du mode stéréo
La Figure 2.9 illustre les lignes d’entrée et de sortie
types reliées aux bornes de connexion
IMPORTANT : Mettez l’amplificateur hors tension et
débranchez le cordon d’alimentation.
ENTREES : Choisissez l’une de ces options :
• Connectez la ligne d’entrée analogique des deux
canaux.
SORTIES : Conservez la polarité appropriée (+/-) sur
les connecteurs de sortie. Utilisez une ligne de sortie
de Classe 2.
La Figure 2.9 illustre le câblage des haut-parleurs
stéréo aux bornes de connexion. Raccordez la broche
positive (+) de l’enceinte du Canal 1 au terminal positif
(rouge) de l’ampli, faites de même pour la broche
négative (-). Effectuez le câblage du Canal 2 de la
même manière que pour le Canal 1.
2.5.4 Verbindung im Stereomodus
Abbildung 2.9 zeigt eine typische Eingangs- und Aus-
gangsverkabelung der Schraubklemmenanschlüsse.
WICHTIG: Schalten Sie die Endstufe aus und entfernen
Sie das Netzkabel.
EINGÄNGE: Wählen Sie eine der folgenden Optionen:
• Schließen Sie an beide Kanäle analoge Eingangssi-
gnale an
AUSGÄNGE: Achten Sie auf die korrekte Polarität (+/-)
der Ausgänge. Ausgangskabel der Klasse 2 verwenden.
Abbildung 2.9 zeigt die Stereobelegung der
Schraubklemmenanschlüsse. Verbinden Sie den
positiven (+) Leiter des ersten Lautsprecherkanals mit
dem entsprechenden positiven (roten) Anschluss des
Verstärkers. In gleicher Weise den (-) Leiter anschließen.
Den zweiten Lautsprecherkanal entsprechend der
Anleitung für Kanal 1 durchführen.
2.5.4 Cableado para el modo estéreo
Los cableados típicos de entrada y salida a los postes
de conexión se muestran en la Figura 2.9.
IMPORTANTE: Apague el amplificador y desconecte el
cable de corriente.
ENTRADAS: Escoja una de estas opciones:
• Conecte los cables analógicos de entrada para ambos
canales.
SALIDAS: Mantenga la polaridad adecuada (+/–) en los
conectores de salida. Use cableado de salida Clase 2.
La figura 2.9 muestra cómo cablear los altoparlantes
estéreo a los postes de conexión. Conecte el cable
positivo (+) del altoparlante asignado al canal 1 a la
terminal positiva (rojo) del canal 1 del amplificador; repita
esta operación para el negativo (–). Repita el proceso
completo del Canal 1 para el Canal 2.
2 Installation
2 Configuración
2 Installation

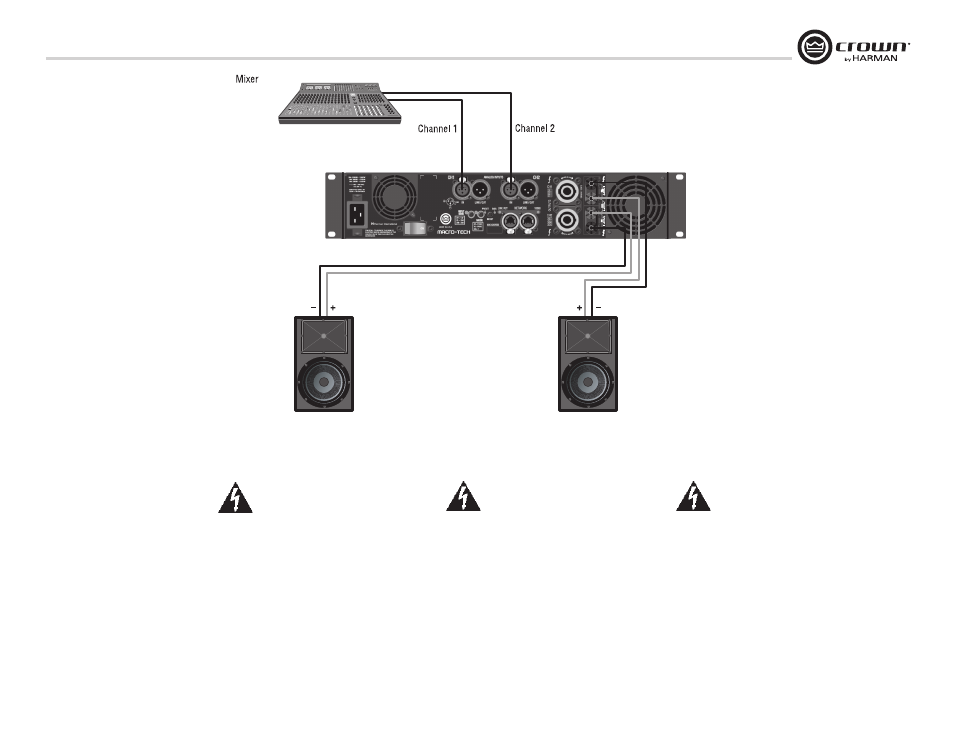

Figure 2.9 System Wiring,
Stereo Mode Using the
Binding Posts
Figure 2.9 Câblage du
système, Mode Stéréo
util isant des borniers
Abb. 2.9 Systemverkabe­
lung, Stereomodus unter
Verwendung der
Schraubklemmen
Figura 2.9 Cableado del
sistema en modo Stereo
usando los postes de
con exión
