2.5 Wire Inputs and Outputs
2.5.1 Wiring Basics
• Always use shielded wire for input wiring. The higher the
density of the shield (the outer conductor) the better. Spiral
wrapped shield is not recommended.
• When using unbalanced lines keep the cables as short as
possible. Avoid lengths greater than 10 feet (3 meters).
• Do not run the audio input cables together with the high-
level wiring such as loudspeaker wires or AC cords. (This
lessens the chance of hum and noise being induced into
the input cables.)
• Turn the entire sound system off before changing any
connections. Crown is not liable for damage incurred when
any transducer or component is overdriven.
THE CHANNEL 2 INPUT IS IGNORED if the amplifier is
used in Bridge-Mono mode.
For additional information on audio input wiring please
refer to the Crown Amplifier Application Guide avail-
able online at www.crownaudio.com. It contains helpful
information on preventing unwanted subsonic frequencies,
radio frequency interference, ground loops, and feedback
oscillation.
When using network connections, pass the CAT5 cable
seven times through a ferrite core (Figure 2.4), available
from Crown Audio Inc. This is to ensure compliance with
emission regulations.
2 Setup
2.5.1 Principes de câblage
• Utilisez toujours du fil blindé pour la ligne d’entrée. Plus
la densité du blindage est élevée (le conducteur extérieur),
meilleures sont les performances. Le blindage enroulé en
spirale n’est pas recommandé.
• Si vous utilisez des lignes déséquilibrées, faites en sorte
que les câbles soient les plus courts possible. Evitez des
longueurs supérieures à 3 mètres.
• Ne faites pas courir des câbles d’entrée audio avec le
câblage haut niveau, tel que les fils de l’enceinte ou les
cordons courant alternatif. (Cela diminue les risques de
ronflement et de bruit induits dans les câbles d’entrée).
• Mettez le système de sonorisation complet hors tension
avant de modifier les raccordements. Crown n’est pas
tenu responsable des dégâts occasionnés à la suite de la
surcharge d’un transducteur ou d’un composant.
L’ENTRÉE DU CANAL 2 EST IGNOREE si l’amplificateur est
utilisé en mode Pont-Mono.
Pour obtenir des informations supplémentaires sur la
ligne d’entrée audio, référez-vous au Guide d’application
de l’amplificateur Crown, disponible en ligne à www.
crownaudio.com. Il contient des informations utiles sur la
manière d’éviter les fréquences subsoniques indésirables,
les interférences de fréquence radio, les boucles de masse
et l’oscillation de rétroaction.
En cas d’utilisation des connexions réseau, passez le
câble CAT5 sept fois dans un tore de ferrite (Figure 2.4),
disponible chez Crown Audio Inc, afin de satisfaire les
exigences en matière de réglementation des émissions.
2.5 Kabelverbindungen der Ein- und
Ausgänge
2.5.1 Allgemeines zur Verkabelung
• Verwenden Sie für die Eingänge stets geschirmte
Kabel. Je dichter die Abschirmung (der äußere Leiter) ist,
desto besser. Eine spiralförmig gewickelte Abschirmung
wird nicht empfohlen.
• Bei unsymmetrischen Leitungen sollten die Kabel so
kurz wie möglich sein. Kabellängen über 3 m sind zu
vermeiden.
• Verlegen Sie die Kabel der Audioeingänge nicht in
direkter Nähe der Lautsprecherkabel oder von Netzkabeln.
(Dadurch wird die Wahrscheinlichkeit störender Brumm-
geräusche durch Induktion verringert.)
• Schalten Sie die gesamte Beschallungsanlage aus,
bevor Sie Änderungen an der Verkabelung vornehmen.
Crown haftet nicht für Schäden, die durch überlastete
Umwandler oder Komponenten entstehen.
DER CHANNEL 2-EINGANG WIRD IGNORIERT, wenn sich
die Endstufe im Monobrückenmodus befindet.
Zusätzliche Informationen über die Verkabelung der Audio-
eingänge finden Sie im Ratgeber Crown Amplifier Applica-
tion Guide unter der Internetadresse: www.crownaudio.com.
In diesem Ratgeber finden Sie hilfreiche Informationen über
unerwünschte Infraschallfrequenzen, Radiostörfrequenzen,
Brummschleifen und Rückkopplungen.
Ziehen Sie bei Verwendung einer Netzwerkverbindung das
CAT5-Kabel siebenmal durch einen Ferritkern (Abbildung.
2.4) von Crown Audio Inc. Damit wird die Einhaltung der
Emissionsbestimmungen sichergestellt.
2.5 Cableado de entradas y salidas
2.5.1 Fundamentos de cableado
• Use siempre cable blindado para el cableado de
entrada. Un cable con blindaje (el conductor externo) de
más alta densidad es mejor. No se recomienda el uso de
blindaje envuelto en espiral.
• Cuando use líneas no balanceadas mantenga los
cables tan cortos como sea posible. Evite el uso de
cables de más de 3 metros (10 pies) de longitud.
• Evite que corran en paralelo los cables de entrada
de audio junto con el cableado de alto nivel, como los
cables de altoparlantes o de suministro eléctrico. Esto
minimiza la presencia de zumbidos y de inducción de
ruidos hacia los cables de entrada.
• Apague todo el sistema de sonido antes de cambiar
cualquier conexión. Crown no se hace responsable
de daños por sobrecarga de cualquier transductor o
componente.
LA ENTRADA DEL CANAL 2 ES IGNORADA si el amplifi-
cador se usa en modo Bridge-Mono.
Si requiere información adicional sobre cableado de
entrada para audio, consulte la Guía de Aplicación de
Amplificadores Crown disponible en línea en www.crown-
audio.com. Esta guía contiene información útil para evitar
la presencia de frecuencias subsónicas no deseables, de
interferencia de radio, diferencias de potencial a tierra y
oscilación por retroalimentación.
Cuando use la conexión a redes, pase el cable tipo CAT5
siete veces a través de un núcleo de ferrita (Figura 2.4),
que está disponible a través de Crown Audio Inc. Esto se
efectúa para cumplir los reglamentos sobre emisiones
electromagnéticas.

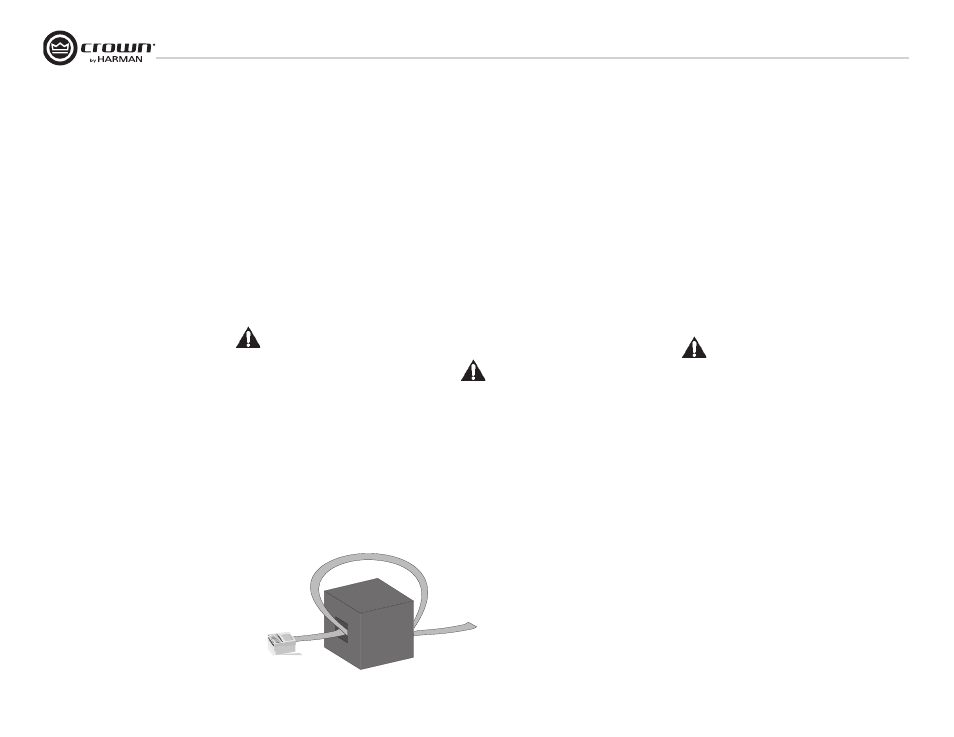

Figure 2.4 Pass the CAT5 Cable Seven Times Through the Ferrite Core
Figure 2.4 Passez le câble CAT5 sept fois dans le tore de ferrite
Abbildung 2.4 Ziehen Sie das CAT5-Kabel siebenmal durch den Ferritkern
Figura 2.4 Pase el cable tipo CAT5 siete veces a través de un núcleo de ferrita
2 Installation 2 Configuración 2 Installation
2.5 Entrées et sorties câble
