4.2 Input Control
See Figure 4.2. This panel shows the input controls for
both channels. It is the same as the main panel without
the signal path. The LEDs and clip indicators were
explained in Section 4.1.
Input Meter: Displays the input signal level in dBFS
Output Meter: Displays the output signal level in dBFS.
Input Fader: Adjusts the input signal gain from +20 dB
to –100 dB in 0.5 dB steps.
Input Polarity (not shown): Available via a custom
panel, this inverts the polarity of the input signal.

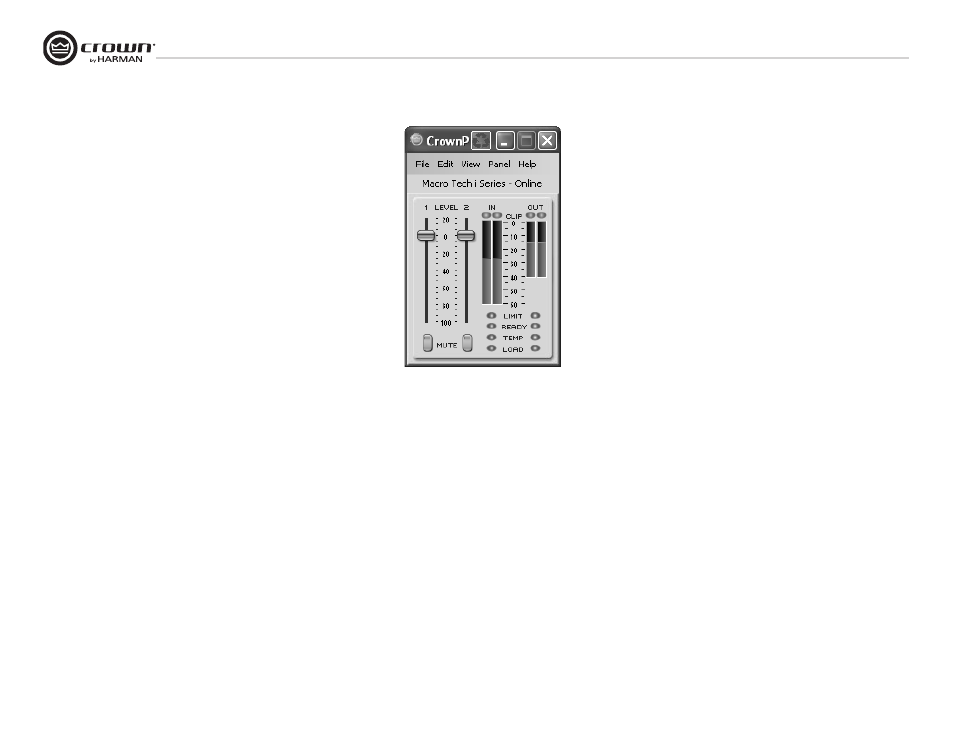

Figure 4.2 MA-i Input Control Panel
Figure 4.2 Panneau de commande
d’entrée MA-i
Abbildung 4.2 MA-i Dialogfeld zur
Eingangsregelung
Figura 4.2 Panel de control de entrada
del MA-i
4 Software Control
4.2 Contrôle des données d’entrée
Reportez-vous à la Figure 4.2. Ce panneau affiche
les commandes d’entrée pour les deux canaux. Il est
identique au panneau principal à l’exception du parcours
du signal. Les DEL et les indicateurs d’ecrêtage ont été
expliqués dans la Section 4.1.
Appareil de mesure de l’entrée : Il affiche le niveau
de signal d’entrée dans dBFS.
Appareil de mesure de sortie : Il affiche le niveau de
signal de sortie dans dBFS.
Atténuateur d’entrée : Il règle le gain du signal
d’entrée entre +20 dB et –100 dB en étapes de 0,5 dB.
Polarité d’entrée (non illustrée) : Accessible via un
panneau personnalisé, elle inverse la polarité du signal
d’entrée.
4.2 Eingangsregelung
Siehe Abbildung 4.2. Dieses Dialogfeld zeigt die
Eingangsregelung für beide Kanäle. Es gleicht dem
Hauptdialogfeld abzüglich der Signalweganzeige. Die
LEDs und die Clipping-Anzeigen wurden bereits in
Abschnitt 4.1 erläutert.
Eingangsmessung: Zeigt die Stärke des
Eingangssignals in dBFS an
Ausgangsmessung: Zeigt die Stärke des
Ausgangssignals in dBFS an
Input-Fader: Anpassung der Eingangsempfindlichkeit
im Bereich +20 dB bis –100 dB in 0,5 dB-Schritten
Eingangspolarität (nicht dargestellt): Über ein
zusätzliches Dialogfeld verfügbar, invertiert die Polarität
des Eingangssignals
4.2 Control de entrada
Ver Figura 4.2. Este panel muestra los controles de entrada
para ambos canales. Es igual al panel principal sin la
trayectoria de la señal. La explicación sobre los LED y los
indicadores de saturación se halla en la sección 4.1.
Medidor de entrada: Muestra el nivel de señal de
entrada en dBFS.
Medidor de salida: Muestra el nivel de señal de salida
en dBFS.
Atenuador de entrada: Ajusta la ganancia de la señal
de entrada de +20 dB a –100 dB en incrementos de 0.5 dB.
Polaridad de entrada (no se muestra): Esta función,
disponible a través de un panel personalizado, invierte la
polaridad de la señal de entrada.
