4 Software Control
4.1 Amplifier Control/Monitoring
System Architect ® software can control and monitor
MA-i amplifiers via a network connection. This
section explains various screens in the software. We
recommend checking for the latest HiQnet System
Architect ® software at http://hiqnet.harmanpro.com.
See Figure 4.1. This window is on the left side
of the main panel. It controls the Input level, and
monitors various input and output levels and
indicators. Additional information is available in the
help file of System Architect.
Input Meter: Displays the input signal level in
dBFS.
Output Meter: Indicates output signal level from
0 dB to –40 dB below full voltage output.
Input Clip: Turns red when the input stage is
being clipped.
Output Clip (red): Indicates clip events reported
by the amplifier.

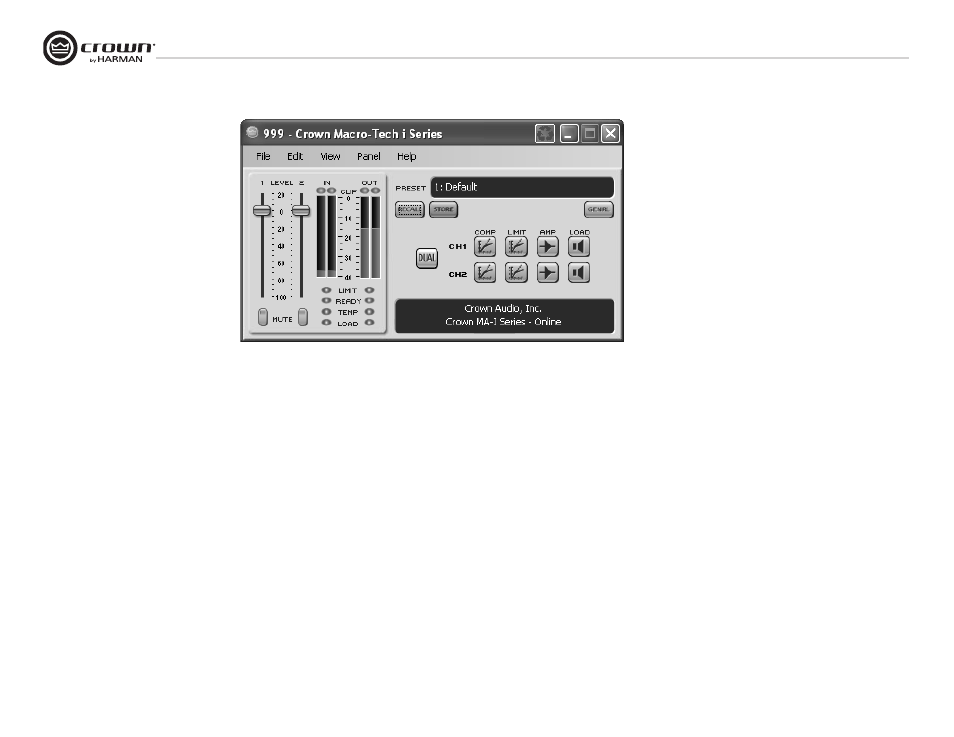

Figure 4.1 MA-i Left Side Master Control
Figure 4.1 Console principale gauche MA-i
Limit LED: Turns red when gain reduction occurs
anywhere in the amplifier: input compressor, output
limiters or thermal limiting.
Ready LED: Lights when amplifier is ready to
pass a signal.
Temp LED: Indicates the temperature of the
amplifier.
Green = normal
Yellow = 80% of maximum allowable temperature
Red = 95% or more of maximum allowable
temperature.
Load LED: Displays the status of the load
monitoring:
Green = normal
Yellow = Below tolerance
Red = Above tolerance
Output Mute: Turns the output signal on or off.
Output Faders: These control the output level
from +20 dB to –100 dB gain.
4 Contrôle par programme
4.1 Commande/Surveillance de
l’amplificateur
Le logiciel de conception de système peut
commander et surveiller les amplificateurs MA-I
par une connexion réseau. Cette section explique
les différents écrans du logiciel. Nous vous
recommandons de vérifier sur le site http://hiqnet.
harmanpro.com que vous possédez la dernière
version du logiciel de conception de système.
Reportez-vous à la Figure 4.1. Cette fenêtre se
situe sur le côté gauche du panneau principal.
Il commande le niveau d’Entrée et surveille les
différents niveaux d’entrée et de sortie ainsi que les
indicateurs.
Appareil de mesure d’entrée : Il affiche le
niveau de signal d’entrée dans dBFS.
Appareil de mesure de sortie : Il indique le
niveau de signal de sortie entre 0 dB et –40 dB
sous la sortie de pleine tension.
Ecrêtage d’entrée : Il devient rouge lorsque
l’étage d’entrée est écrêté.
Ecrêtage de sortie (rouge) : Il indique les
évènements d’écrêtage reportés par l’amplificateur.
DEL de limite : Elle devient rouge en cas de
détection de réduction de gain dans l’amplificateur.
Compresseur d’entrée, limiteurs de sortie ou
limiteur thermique.
DEL prêt : Elle s’allume lorsque l’amplificateur
est prêt à émettre un signal.
DEL de température : Indique la température
de l’amplificateur.
Vert = normal
Jaune = 80% de la température maximale
autorisée
Rouge = 95% ou plus de la température
maximale autorisée.
DEL de charge : Affiche le statut du délestage
de charge :
Vert = normal
Jaune = trop faible
Rouge = trop élevé.
Clé de sourdine de sortie : Met le signal de
sortie sous tension ou hors tension.
Atténuateurs de sortie : Ces éléments
contrôlent le niveau de sortie entre le gain +20 dB
et –100dB.
