Amplificadores de potencia Leistungsendstufen Amplificateurs de puissance MA-i Series Power Amplifiers
Operation Manual Mode d’emploi Bedienungsanleitung Manual de Operación página seite

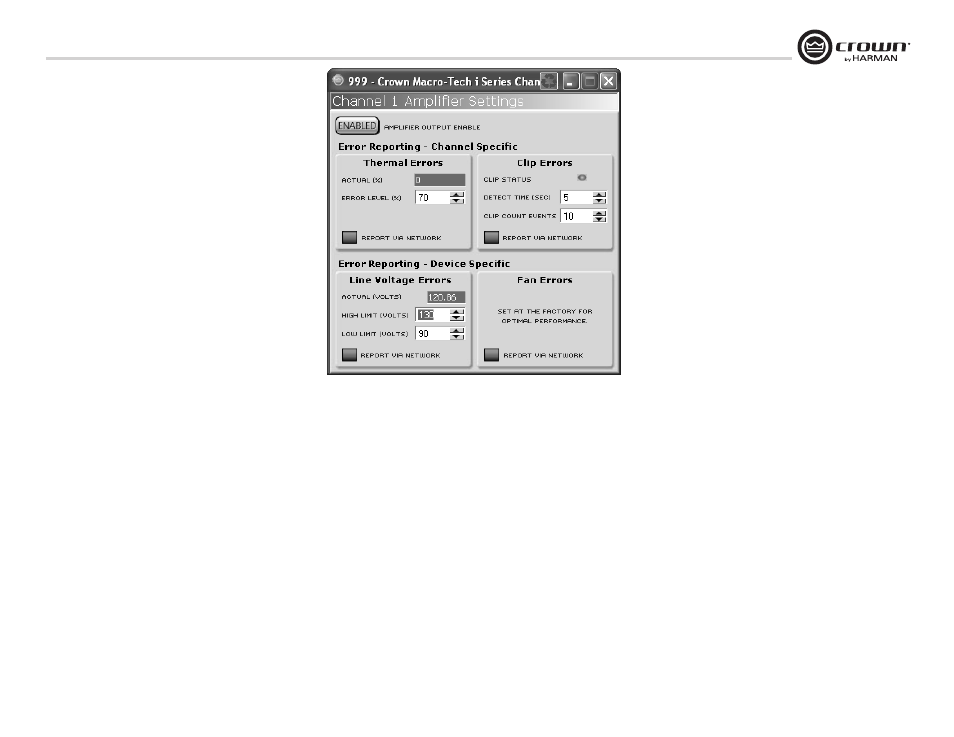

Figure 4.5 MA-i Amplifier Settings Panel
4.5 Amplifier Settings – Error Reporting
The amplifier can detect four different error conditions per
channel and errors in the AC line voltage. Each error type
can be individually configured to report the error through
the network. Network reported errors appear in the control
software’s Error Window. The HiQnet software offers many
options to further report errors, including audible alerts
and email. System Architect ® has logs as well as email.
The following describes each error source.
THERMAL ERRORS: Errors can be generated for
excessive temperature in the output section of the ampli-
fier channel. The Actual % is the percentage of thermal
headroom used. The Error Level % is the threshold to
trigger an error.
CLIP ERRORS: The amplifier can be configured to
report if an excessive number of clip events occur in
either amplifier channel. The clip events are consider an
error if they exceed the defined count per the defined unit
of time. The Clip Status indicator shows if the amplifier is
clipping. The Detect Time Control defines the amount of
time that the events are counted before starting the count-
ing process over. Its range is 1 to 10 seconds. The Clip
Count Events control sets the maximum number of events
before the error is reported. The range is 1 to 100. Note:
Clip events are defined as the start of each clip and every
10 milliseconds the amplifier is in clip thereafter. Using a
high count setting with a short time setting may result in
clip error never being detected.
LINE VOLTAGE ERRORS: The AC line voltage can be
monitored and an error generated whenever the actual
measured voltage is outside of the high and low limits
that you set in the software.
FAN ERRORS: These are already set at the factory for
optimal performance.
REPORT VIA NETWORK buttons: Pressing any of
these buttons causes the error to be reported.
Figure 4.5 Panneau des paramètres de
l’amplificateur MA-i
4 Software Control
4.5 Paramètres de l’amplificateur
– Rapports d’erreur
L’amplificateur peut détecter quatre conditions d’erreur
différentes par canal ainsi que les erreurs survenant dans
la tension de ligne c.a. Chaque type d’erreur peut être
configuré de manière individuelle pour signaler l’erreur
par l’intermédiaire du réseau. Les erreurs signalées par le
réseau apparaissent dans la Fenêtre d’erreur du logiciel de
commande. Le logiciel HiQnet offre diverses options de
signalisation des erreurs, y compris les alertes sonores
et les courriers électroniques. Le concepteur du système
comporte des journaux et des courriers électroniques.
Chaque source d’erreur est décrite ci-après.
ERREURS THERMIQUES : Les erreurs peuvent être
générées en raison de températures excessives dans la
section de sortie du canal de l’amplificateur. Le % actuel
est le pourcentage de tête thermique utilisé. Le % de
niveau d’erreur est le seuil au-delà duquel une erreur est
déclenchée.
ERREURS D’ECRÊTAGE : L’amplificateur peut être
configuré pour signaler une erreur si un nombre excessif
d’évènements d’écrêtage survient dans chaque canal de
l’amplificateur. Les évènements d’écrêtage sont considérés
comme une erreur s’ils excèdent le nombre défini par
l’unité de temps défini. L’indicateur du Statut d’écrêtage
signale l’écrêtage de l’amplificateur. Le chronorupteur
définit le temps pendant lequel les évènements sont
comptés avant de recommencer un processus de
comptage. Les valeurs sont comprises entre 1 et 10
secondes. La commande de comptage des évènements
d’écrêtage définit le nombre d’évènements avant de
signaler l’erreur. Les données varient entre 1 et 100.
Note : Les évènements d’écrêtage se définissent comme
le départ de chaque crête et toutes les 10 millisecondes,
un écrêtage est signalé dans l’amplificateur. Le réglage
d’un comptage élevé dans une courte durée de temps peut
parvenir à une situation où les erreurs d’écrêtage ne sont
jamais signalées.
ERREURS DE TENSION DE LIGNE : La tension de
ligne c.a. peut être surveillée et une erreur peut être
générée lorsque la tension réelle mesurée se situe en
dehors des limites hautes et basses définies dans le
logiciel.
ERREURS DU VENTILATEUR : Les réglages se font en
usine afin d’optimiser les performances.
Boutons RAPPORT VIA RESEAU : L’appui sur l’un de
ces boutons entraîne la signalisation de l’erreur.
