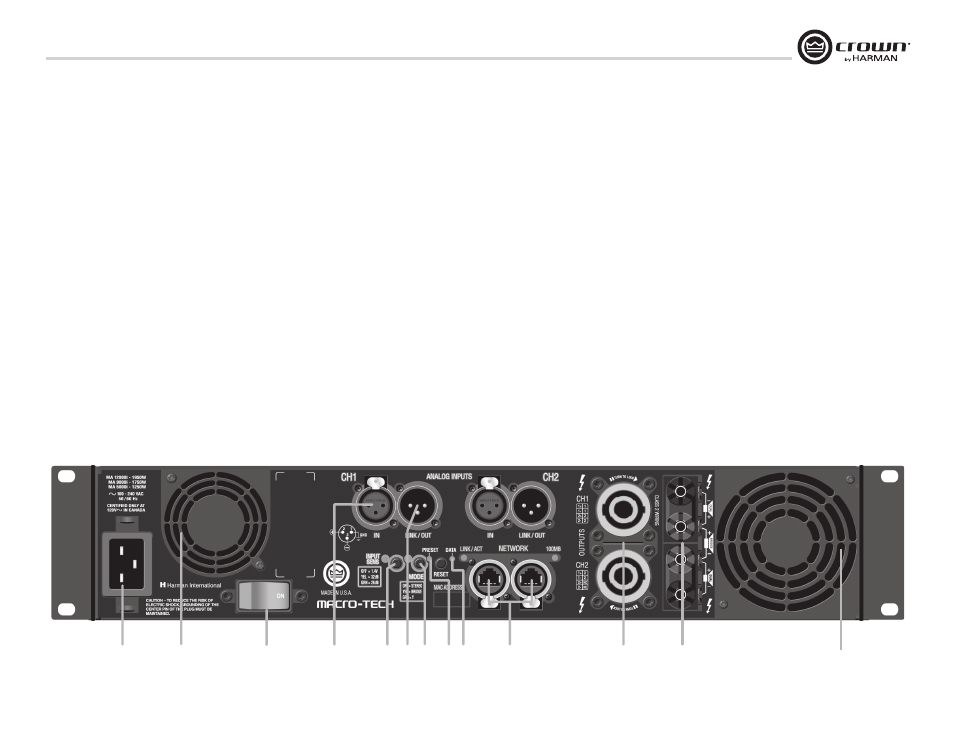

Abbildung 3.2 Anzeigen, Bedienelemente und Anschlüsse der Rückwand
A B C D E F G H J K L
M
I
3.5 Anzeigen, Bedienelemente und
Anschlüsse der Rückwand
A. Netzkabelanschluss: Abnehmbare 20A-IEC-
Fassung. Kabel wird mit beiliegendem Kabelclip gesichert.
Spannungsbereich gemäß Kennzeichnung an der IEC-Fassung.
B: Lüftungsgitter.
C. Reset-Taste/Sicherungsschalter: Wenn die
Endstufe über die sicheren Betriebsgrenzen hinaus Strom
zieht, unterbricht der Sicherungsschalter automatisch die
Netzstromversorgung. Die Taste setzt den Sicherungsschalter
zurück.
D. Analoge Eingänge: eine 3-polige XLR-Buchse für jeden
Kanal
E. Schalter für Eingangsempfindlichkeit: Schalter mit
drei Positionen für Empfindlichkeitseinstellungen von 1.4 V, 32
dB und 25 dB pro Kanal
F. Anschlüsse für durchgeschleiftes Analogsignal: Zwei
passive XLR-Stecker für durchgeschleiftes Analogsignal (Loop
Thru)
G. Modusumschalter/-anzeige: Umschalten der Endstufe
zwischen Stereomodus, Brückenmodus oder Input Y-Modus.
OFF=Stereo, YEL=Brücke, GRN=Y. Drücken Sie, um mehr als 2
Sekunden die Einstellung zu ändern.
H. Vorwahlanzeige: Grüne/gelbe LED blinkt und zeigt
die Nummer der aktuellen Vorwahl an. Bei aktiver aktueller
Vorwahl leuchtet die LED grün, oder gelb, falls die aktuelle
Vorwahl geändert wurde.
I. Datenflussanzeige: Eine gelbe LED signalisiert
Netzwerkaktivität. Die Datenflussanzeige blinkt nur, wenn
Daten von der Endstufe abrufen werden, oder ihr Online-
Status abgefragt wird.
J. Netzwerkanschluss: Diese Ethercon-Buchse dient
dem Anschluss eines RJ-45-Steckers für HiQnet™-
Netzwerke. Neben dem Anschluss leuchtet eine gelbe LINK
ACT-Leuchte zur Anzeige der Netzwerkaktivität und eine
grüne 100 MB-Leuchte bei entsprechendem Netzwerktyp.
Warnung: Führen Sie keine Verbindung zu den Netzen
außerhalb des Gebäudes.
K. Ausgänge: Zwei 50 A-Starkstromausgänge, Neutrik®
Speakon® NL4MLP (zum Anschluss von NL4FC oder NL4)
für jeweils einen Kanal. Bei Verwendung eines 4-Leiter-
Kabels wird der „Ch 1“-Speakon® mit den Ausgängen „Ch
1“ und „Ch 2“ verkabelt.
L. Ausgänge: Zwei Paar 60 A-Starkstromausgänge,
farbkodiert mit 5-Wege-Schraubklemmenanschlüssen (für
Bananenstecker, gegabelte Kabelschuhe oder Verdrahtung).
M. Abdeckung.
3.5 Controles, indicadores y conectores del
panel trasero
A. Conector del cable de corriente: Entrada
desconectable de 20 amp tipo IEC. El cable se asegura con el
clip incluido, que retiene el cable de corriente. La escala de
voltaje se encuentra indicada en la entrada IEC.
B: Rejilla.
C. Interruptor de restablecimiento / Cortacircuitos: Si
la corriente consumida por el amplificador excede los límites
de seguridad, el cortacircuitos desconectará automáticamente
la fuente de energía del suministro eléctrico. El interruptor
restablece el cortacircuitos.
D. Conectores de entrada analógica: Un conector XLR
hembra de 3 terminales para cada canal.
E. Interruptor selector de sensibilidad de entrada:
Interruptor de tres posiciones que fija 1.4V, 32 dB, y 25 dB para
ambos canales.
F. Conectores analógicos de bucle salida-entrada: Dos
conectores XLR macho para bucle salida-entrada pasivo.
G. Interruptor/Indicador de modo: Coloca al amplificador
en modo estéreo, Bridge o Input Y. Apagado=Estéreo,
AMA=Bridge, VDE=Y. Pulse para más de 2 segundos para
cambiar la configuración.
H. Indicador de preconfiguración: El LED verde/amarillo
parpadea para indicar el número actual de preconfiguración.
El LED está verde si la preconfiguración actual está activa o
amarillo si la preconfiguración ha sido modificada.
I. Indicador de datos: El LED amarillo indica actividad de la
red. El indicador de datos parpadea sólo cuando se le solicita
información o cuando se le solicita el estatus para saber si está
en línea.
J. Conector de red: Este conector Ethercon acepta un
conector RJ-45 para conectarse a una red HiQnet. Junto al
conector hay un indicador amarillo marcado LINK ACT que
muestra la actividad en la red y un indicador verde marcado
100Mb que muestra que hay una conexión a una red de
100Mb. Advertencia: No conecte a las redes fuera del edificio.
K. Conectores de salida: Dos de alta corriente, 50A
Neutrik® Speakon® NL4MLP (se aparejan con conectores
NL4FC o NL4), uno por canal. El canal 1 Speakon® está
cableado con salidas para el canal 1 (Ch1) y el canal 2 (Ch2)
para usarse con cable sencillo de 4 conductores.
L. Conectores de salida: Dos pares de postes de conexión
de corriente intensa, con código de color 60 A de 5 vías (para
conectores banana, terminales de espada o cable desnudo).
M. Rejilla.
3 Bedienung 3 Operación
Figura 3.2 Controles, indicadores y conectores del panel trasero
