5
de dados selecionados". Além disso, existem
botões para deletar, exportar e importar.
Para exportar um conjunto de dados deve-se
indicar um diretório no qual sejam copiados além
dos dados das experiências também partes do
sistema, de modo a poder recomeçar a experiência
a partir desse ponto.
5.1.1.3 Concluir uma experiência:
Assim que a primeira medição numa experiência
terminou, surge um botão acima à esquerda
propondo "Terminar a execução da experiência".
1. Acionar o botão. Todas as funções de medição
são desativadas.
2. Fechar a janela de experimentação.
3. Fazer clique em "Voltar" na janela principal.
O conjunto de dados utilizado está agora marcado
como "Concluído" e só pode ser aberto para a
visualização.
5.1.2 Funções de medição:
5.1.2.1 Estabelecimento e teste da conexão:
Nas primeiras linhas do campo de comando
superior esquerdo (Campo de comando de
entradas) na janela do laboratório de medição
pode-se após ter confirmado com o botão "…"
inserir uma descrição da porta pela qual o 3B
NETlog™ está conectado com o computador. Este
ajuste só deve ser alterado em caso excepcionais e
geralmente consta "USB". Ativando o botão "Teste"
é lançada uma verificação da conexão, cujo
resultado é mostrado logo após em forma de
mensagem.
5.1.2.2 Seleção das entradas:
A seleção das entradas com as quais devem ser
efetuadas as medições, ocorre também no campo
de comando superior esquerdo. Fazendo clique em
"Seleção" chega-se a uma guia na qual a entrada
desejada pode ser escolhida. Existem as seguintes
possibilidades:
Entrada analógica A: pode ser utilizada para a
medição de tensão, de potência de corrente ou
para a medição de uma outra grandeza em
associação com uma Sensorbox que é conectada
através da entrada lateral.
Entrada analógica B: pode ser utilizada para a
medição de tensão ou para a medição de uma
outra grandeza em associação com uma Sensorbox
que é conectada através da entrada lateral.
Entradas digitais: as quatro entradas digitais do 3B
NETlog™ estão concentradas num mini conector
DIN de 8 pinos no lado direito e estão
denominadas com A, B, C e D. Podem ser
analisados:
• Um único sinal (A, B, C ou D).
• O enlace OU dos quatro sinais (1 exatamente
então quando pelo menos um dos sinais é
HIGH).
• Os números binários representados pelos sinais
("transformação DA", 1•A + 2•B + 3•C + 4•D).
Entradas manuais: ao selecionar uma tal entrada
existe a possibilidade de dar manualmente um
valor para cada conjunto de dados.

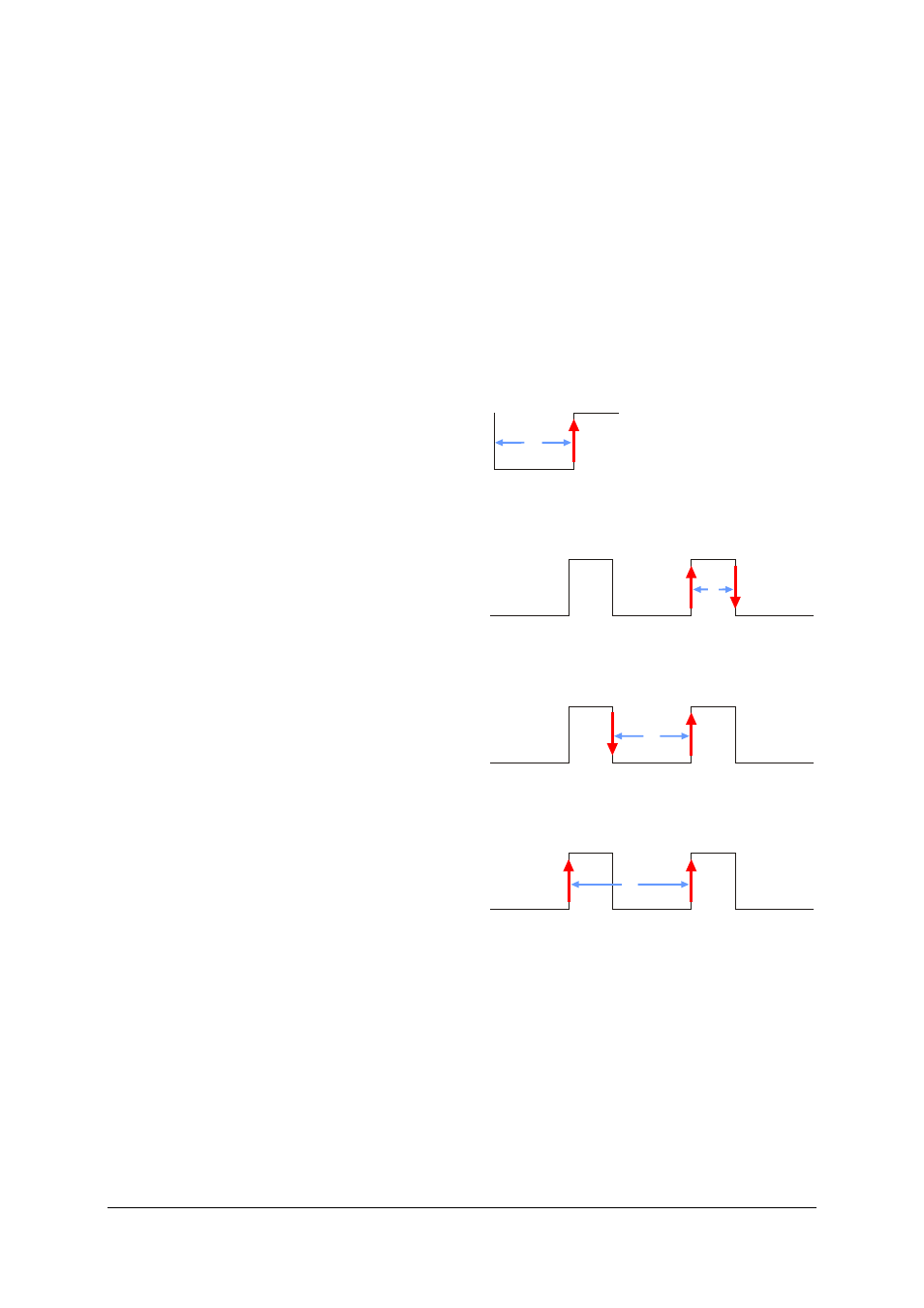

Tempo: processa informações de tempo de um
sinal pulsado na entrada analógica ou digital. Para
cada pulso é recolhido um valor.
• Tempo de impulso: tempo transcorrido entre o
começo da medição até o flanco ascendente do
pulso atual.
t
0
• Duração de impulso: tempo que transcorreu
entre o flanco ascendente e o descendente do
pulso atual.
t
• Distância de impulso (- +): tempo transcorrido
entre o flanco descendente do pulso anterior e
o flanco ascendente do pulso atual.
t
• Distância de impulso (+ +): tempo transcorrido
entre o flanco ascendente do pulso anterior e o
flanco ascendente do pulso atual.
t
Freqüência: mede a freqüência média ou a
duração do período de um sinal periódico na
entrada analógica ou digital através de um
intervalo de tempo dado pelo usuário. (o começo e
o fim desse intervalo são sinalizados pela ativação
de um botão.)
5.1.2.3 Configuração das entradas:
As entradas escolhidas aparecem na lista superior
do campo de comando. Para configurar uma
entrada, marcar a entrada e fazer clique em
"Config". Surge uma guia na qual a seleção de
diferentes opções é oferecida.
