6

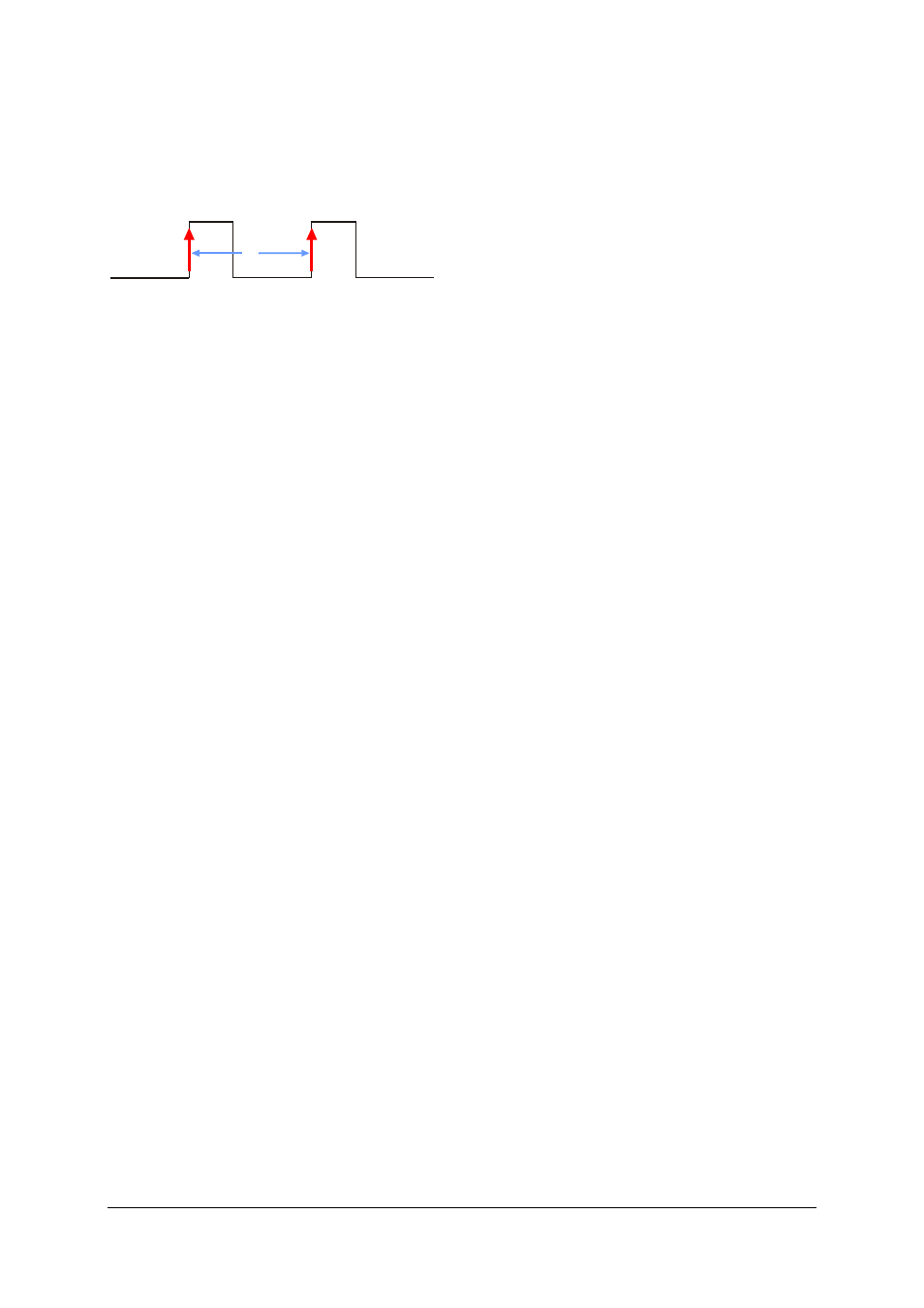

• Intervalo entre impulsos (+ + ): Es el tiempo
transcurrido entre la aparición del flanco
ascendente del pulso
anterior y el flanco ascendente del pulso
actual.
t
Frecuencia: Mide la frecuencia media o duración
del período de una señal periódica en la entrada
analógica o digital mediante un intervalo de
tiempo predeterminado por el usuario. (El
principio y el final de este intervalo quedan
señalizados por la activación de un botón virtual.)
5.1.2.3 Configuración de las entradas:
Las entradas seleccionadas aparecen indicadas en
la lista superior del panel de mando. Para
configurar una entrada, debe marcarla y hacer clic
en “config“. Aparecerá una ventana de diálogo, en
la que se ofrecen diversas opciones en función de
la selección.
Entradas analógicas:
• Símbolo / nombre y descripción: Permite
cambiarle el nombre a la entrada (por ejemplo
según la magnitud que deba medirse) y añadir
una descripción, separada del nombre
mediante un punto y coma.
• Modo de entrada: Elección entre sensor (para el
funcionamiento de una caja sensora externa),
tensión continua (VDC), tensión alterna eficaz
(VAC), corriente continua (IDC, sólo para
entrada analógica A) y corriente alterna eficaz
(IAC, sólo para entrada analógica A).
• Rango de entrada: Elección del rango de
entrada (rango de medición).
• Utilizar prefijos para reflejar valores: Sirve para
reflejar valores de medición grandes y
pequeños con ayuda de prefijos, que van
delante de la unidad, en vez de expresar
potencias decimales.
Entradas digitales:
• Modo de entrada: Permite elegir la señal de
una única entrada digital para que ésta sea
emitida (señal digital A, señal digital B, ...), la
operación lógica OR de las cuatro señales en su
conjunto (señal digital cualquiera) o el número
binario representado por las cuatro señales
(“conversión DA”, cifra predominante: D).
Tiempo / frecuencia:
• Modo de entrada: Aquí se elige la entrada en la
que se encuentra la señal pulsada a medir. Se
dispone de la entrada digital A, la operación
lógica OR de las entradas digitales (A, B), (A, B,
C), (A, B, C, D) y las entradas analógicas. Si se
selecciona ésta última opción, aparece un
campo de elección adicional para el umbral
del comparador (véase más abajo).
• Rango de entrada:
Entradas digitales: Determina la asignación de
los estados lógicos con respecto a los de la
señal de entrada. “Continuo = 1” significa que
una tensión elevada (>3,8 V) en la entrada
corresponde a un 1 lógico y una tensión baja
(<0,3 V) equivale a un 0 lógico. Si el valor es
“Continuo = 0”, la respuesta es inversa. Esta
forma de denominación se deriva de la barrera
de luz que opera en la entrada digital.
Entradas analógicas: véase arriba.
• Umbral del comparador: Determina la tensión
umbral, expresada como parte porcentual del
límite superior del rango de entrada. La
tensión umbral marca la transición entre los
dos estados lógicos.
Con ayuda de la tabla conversora de datos de la
parte derecha se puede definir una magnitud a
indicar, vinculada a la variable de medición,
mediante una relación que se describe en una
tabla con parejas de valores. A tal efecto, cabe
registrar en la tabla las parejas de valores de la
variable de medición y de la variable nueva en
orden ascendente. Anote en la casilla de resultado
la unidad de la nueva variable. Ahora, en la
medición, ya no aparecerá indicada la variable
directamente medida, sino la magnitud convertida
con ayuda de la tabla. Se interpolarán linealmente
los valores de la tabla para fines de conversión.
5.1.3 Fórmulas:
En la parte inferior del panel de mando de entrada
se pueden introducir fórmulas, que efectúan sus
cálculos con los valores de medición. Esta función
se suele utilizar cuando se deben emitir, junto con
los valores de medición, los valores de una
variable, que es una función de la variable de
medición, es decir, cuyos valores se pueden
calcular directamente a partir de los valores de
medición.
• Si quiere introducir una fórmula nueva, debe
marcar el punto de la lista “(Nueva fórmula)” y
luego pulsar sobre “Editar”.
• Registre en la ventana de diálogo que aparece
ahora el nombre de la variable calculada en la
casilla “Nombre de la fórmula“ y la unidad
pertinente en la casilla de “Unidad de la
fórmula”.
• Para la definición, emplee las variables y
funciones de las dos listas, que pueden
transmitirse a la casilla de “Definición de la
fórmula” haciendo doble clic en las mismas.
Rogamos observe lo siguiente: Los nombres de
las variables de medición se insertan entre
comillas en la fórmula.
