À présent, l'enregistrement utilisé est marqué
comme étant « conclu » et ne peut plus être ouvert
que pour être visualisé.
5.1.2 Fonctions de mesure :
5.1.2.1 Établir et tester la liaison :
Sur la première ligne du champ de contrôle en
haut à gauche (Champ de saisie) qui s’affiche dans
la fenêtre du laboratoire de mesure, vous pouvez,
après avoir actionné la touche « … », saisir la dési-
gnation de la connexion reliant 3B NETlog™ à l'or-
dinateur. Ce réglage, positionné par défaut sur
« USB », ne doit être modifié que dans des cas ex-
ceptionnels. Actionnez la touche « Test » pour véri-
fier la liaison. Le résultat s'affiche peu après sous
forme de message.
5.1.2.2 Sélection des entrées :
Les entrées servant de base à la mesure sont éga-
lement sélectionnées dans le champ affiché en
haut à gauche. Cliquez sur « Sélection » pour accé-
der à un dialogue qui vous permettra de choisir les
entrées souhaitées. Les options suivantes sont dis-
ponibles :
Entrée analogique A : cette option peut être utili-
sée pour mesurer la tension, le courant ou une
autre grandeur en liaison avec une boîte de cap-
teur branchée via l'entrée latérale.
Entrée analogique B : cette option peut être utili-
sée pour mesurer la tension ou une autre grandeur
en liaison avec une boîte de capteur branchée via
l'entrée latérale.
Entrées numériques : les quatre entrées numéri-
ques de 3B NETlog™ sont regroupées sur la droite
dans une douille mini-DIN à 8 broches et portent
les lettres A, B, C et D. Vous pouvez évaluer :
• un signal isolé (A, B, C ou D) ;
• le lien OU des quatre signaux (1 lorsque au
moins l'un des signaux est HIGH) ;
• le nombre binaire représenté par les signaux
(« Conversion N/A », 1•A + 2•B + 3•C + 4•D).
Entrées manuelles : la sélection d'une telle entrée
permet d'attribuer manuellement une valeur à
chaque enregistrement de mesure.
Temps : traite les informations de temps d'un
signal pulsé à l'entrée analogique ou numérique.
Une valeur est enregistrée pour chaque impulsion.

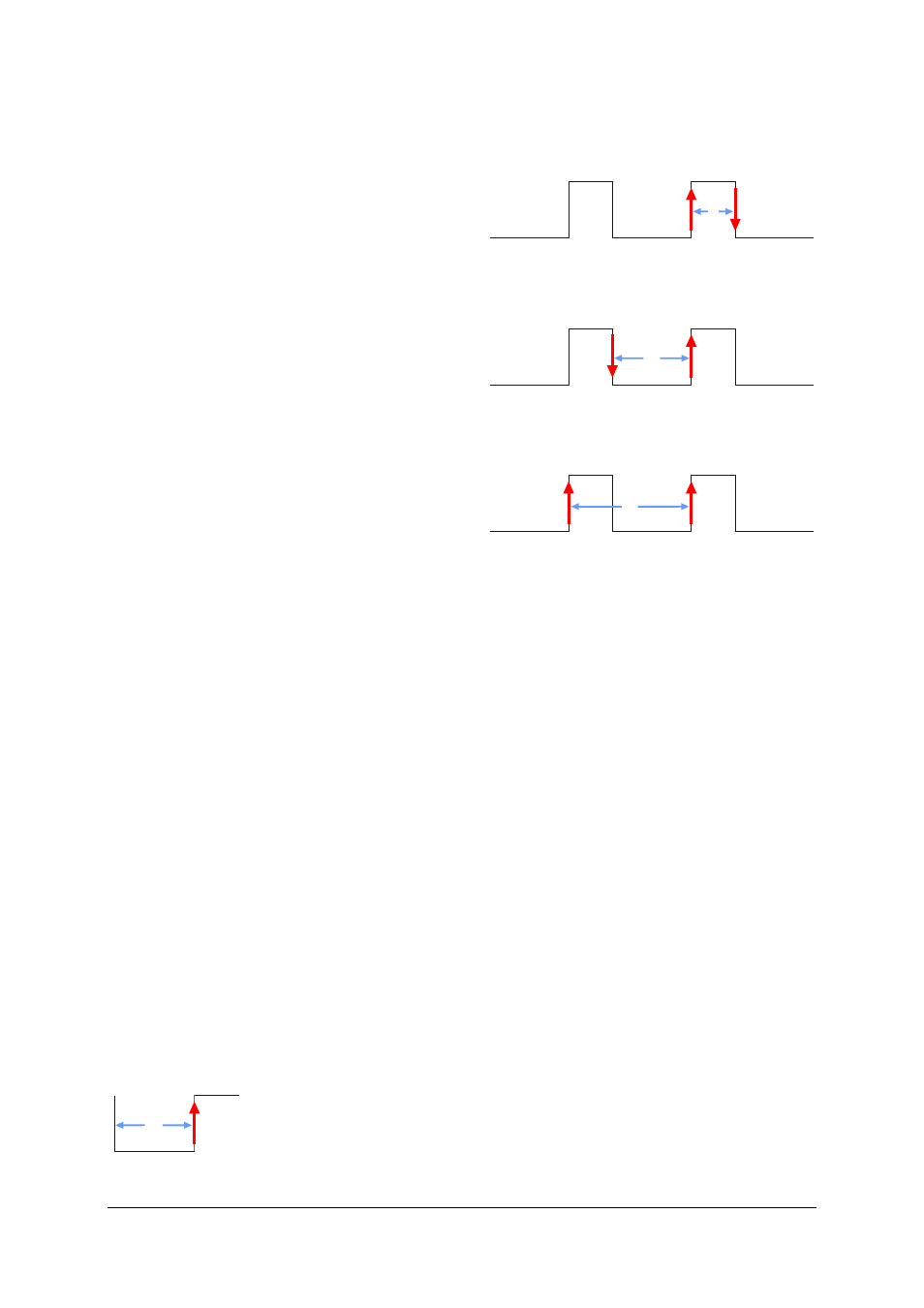

• Temps d’impulsion: temps écoulé à compter du
début de la mesure jusqu'au flanc ascendant
de l'impulsion actuelle.
t
0
• Durée d’impulsion: temps écoulé entre le flanc
ascendant et le flanc descendant de l'impul-
sion actuelle.
t
• Ecart d’impulsion (- +) : temps écoulé entre le
flanc descendant de l'impulsion précédente et
le flanc ascendant de l'impulsion actuelle.
t
• Ecart d’impulsion (+ +) : temps écoulé entre le
flanc ascendant de l'impulsion précédente et le
flanc ascendant de l'impulsion actuelle.
t
Fréquence : mesure la fréquence ou la durée de
période moyenne d'un signal périodique à l'entrée
analogique ou numérique pendant un intervalle de
temps défini par l'utilisateur (le début et la fin de
cet intervalle sont signalés par l'actionnement
d'une touche).
5.1.2.3 Configuration des entrées :
Les entrées sélectionnées s'affichent dans la liste
supérieure du champ de contrôle. Pour configurer
une entrée, marquez-la puis cliquez sur « Config ».
Un champ de dialogue s'affiche pour proposer des
options qui varient selon la sélection.
Entrées analogiques :
• Symbole/nom et description : permet de re-
nommer l'entrée (par ex. en fonction de la
grandeur qui doit être mesurée) et d'ajouter
une description qu’il conviendra de séparer par
un point-virgule.
• Mode d'entrée : permet de choisir entre Cap-
teur (pour l'utilisation d'une boîte de capteur
externe), Tension continue (VDC), Tension al-
ternative effective (VAC), Courant continu (IDC,
uniquement pour l'entrée analogique A) et
Courant alternatif effectif (IAC, uniquement
pour l'entrée analogique A).
• Gamme d'entrée : sélection de la gamme d'en-
trée (gamme de mesure).
• Utiliser un préfixe pour représenter les valeurs :
les grandes et petites valeurs sont représentées
non pas à l'aide de puissances de dix, mais de
préfixes placés devant l'unité.
