5
5.1.1.2 Interrumpir y proseguir un experimento,
importar, exportar y eliminar juegos de
datos:
El experimento puede interrumpirse en cualquier
momento a no ser que haya una medición en
curso.
1. Basta con cerrar la ventana de
experimentación. Vuelve a aparecer la ventana
principal.
2. Haga clic en “Atrás“.
En la lista volverá a encontrar el juego de datos
creado al iniciar la sesión. El estado de “ejecutable“
significa que el experimento relativo a ese registro
puede proseguirse mediante elección del punto
”Abrir el juego de datos seleccionado“. Además,
verá que hay puntos para eliminar, exportar e
importar.
Para exportar un juego de datos debe indicarse un
directorio, al que se copiarán partes del sistema,
además de los datos de experimentación, de
manera que pueda iniciarse desde esa ubicación
para proseguir con el experimento.
5.1.1.3 Finalizar un experimento:
En cuanto haya terminado con la primera medición
de un experimento, aparece en la parte superior
izquierda de la ventana un botón que dice
“Finalizar la realización del experimento”.
1. Haga clic en el botón. Se desactivarán todas
las funciones de medición.
2. Cierre la ventana de experimentación.
3. Haga clic en “Atrás” en la ventana principal.
Ahora, el juego de datos utilizado queda marcado
como “Finalizado”, y ahora sólo puede abrirse para
su observación.
5.1.2 Funciones de medición:
5.1.2.1 Establecimiento y comprobación de la
conexión:
En la primera línea del panel de mando (panel de
mando de entrada) superior izquierdo de la
ventana del laboratorio de medición y una vez que
se haya activado el botón “…”, se puede introducir
el nombre de la conexión, que conecta la interfaz
3B NETlog™ al ordenador. Este ajuste rara vez debe
modificarse y, por regla general, está definido
como “USB”. Si pulsa el botón virtual “Test“ se
llevará a cabo una comprobación de la conexión,
cuyo resultado aparecerá poco después a modo de
aviso en pantalla.
5.1.2.2 Selección de las entradas:
La selección de las entradas, con las que vaya a
medir también se realiza en el panel de mando
superior izquierdo. Si hace clic en “Selección“,
llegará a una ventana de diálogo en la que puede
elegir las entradas que desee. Dispone de las
siguientes opciones:
Entrada analógica A: Puede utilizarse para medir
la tensión, la intensidad de corriente u otra
magnitud física en combinación con una caja
sensora, que debe conectarse en la entrada lateral.
Entrada analógica B: Puede utilizarse para medir
la tensión u otra magnitud física en combinación
con una caja sensora, que debe conectarse en la
entrada lateral.
Entradas digitales: Las cuatro entradas digitales de
3B NETlog™ están agrupadas en el lado derecho, en
un conector mini DIN de 8 pines y vienen
identificadas con las letras A, B, C y D. Se puede
evaluar lo siguiente:
• Una señal individual (A, B, C o D).
• La operación lógica OR de las cuatro señales en
su conjunto (se tiene 1 exactamente en el
momento en el que al menos una de las
señales es HIGH).
• El número binario representado por las señales
(“Conversión DA”, 1•A + 2•B + 3•C + 4•D).
Entradas manuales: Si se elige una de estas
entradas, existe la posibilidad de introducir
manualmente un valor para cada juego de datos
de medición.
Tiempo: Procesa información relativa al tiempo de
una señal pulsada, en la entrada analógica o
digital. Por cada pulso se registra un valor.

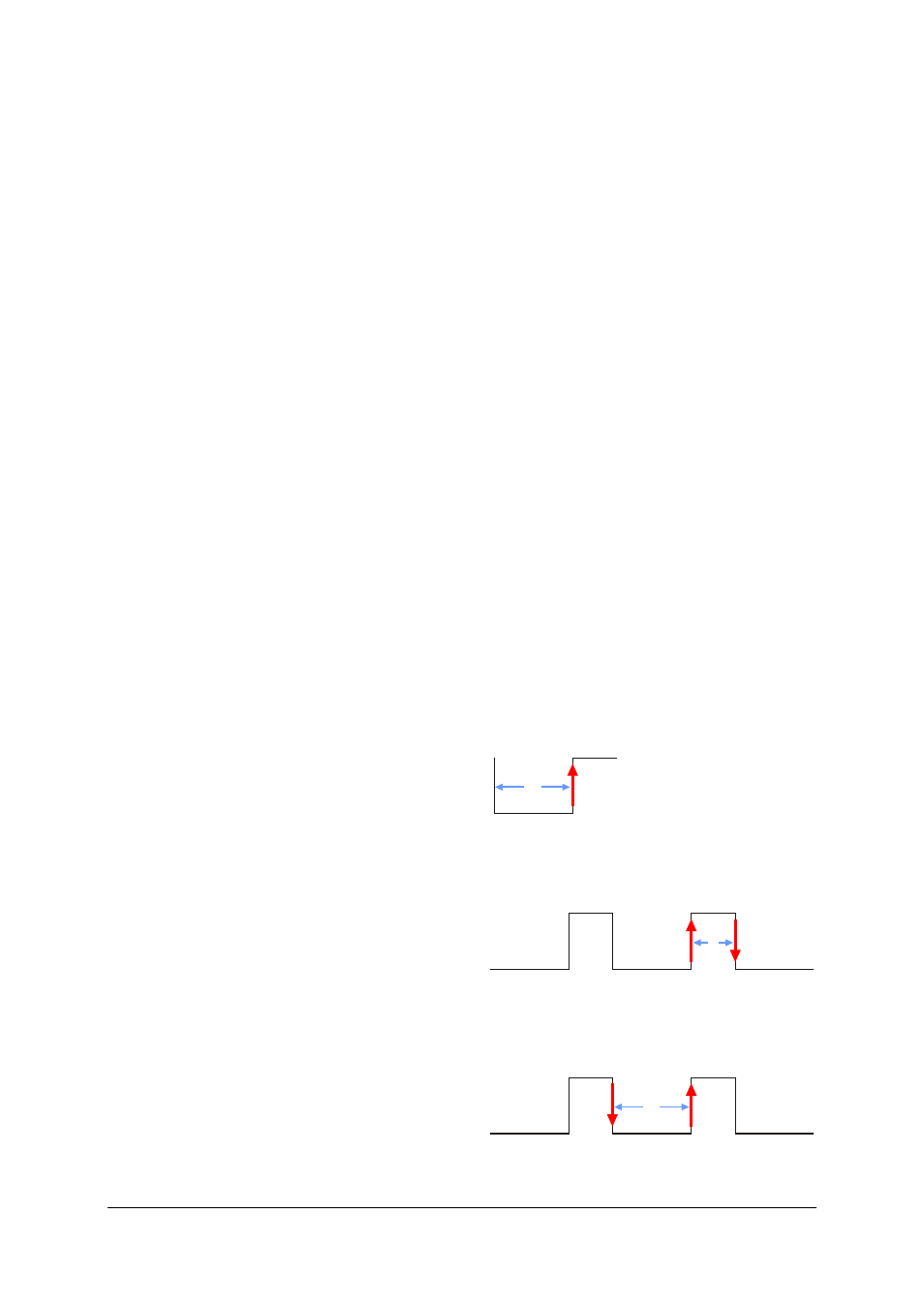

• Tiempo de impulso: Es el tiempo transcurrido
desde el inicio de la medición hasta la
aparición del flanco ascendente del pulso
actual.
t
0
•
• Duración de impulso: Es el tiempo transcurrido
entre la aparición del flanco ascendente y
descendente del pulso actual.
t
• Intervalo entre impulsos (- + ): Es el tiempo
transcurrido entre la aparición del flanco
descendente del pulso anterior y el flanco
ascendente del pulso actual.
t
