IT-10 Kit opzionale relè CKW
APPENDICE A – ESEMPI DI CABLAGGIO AI RELÈ
287

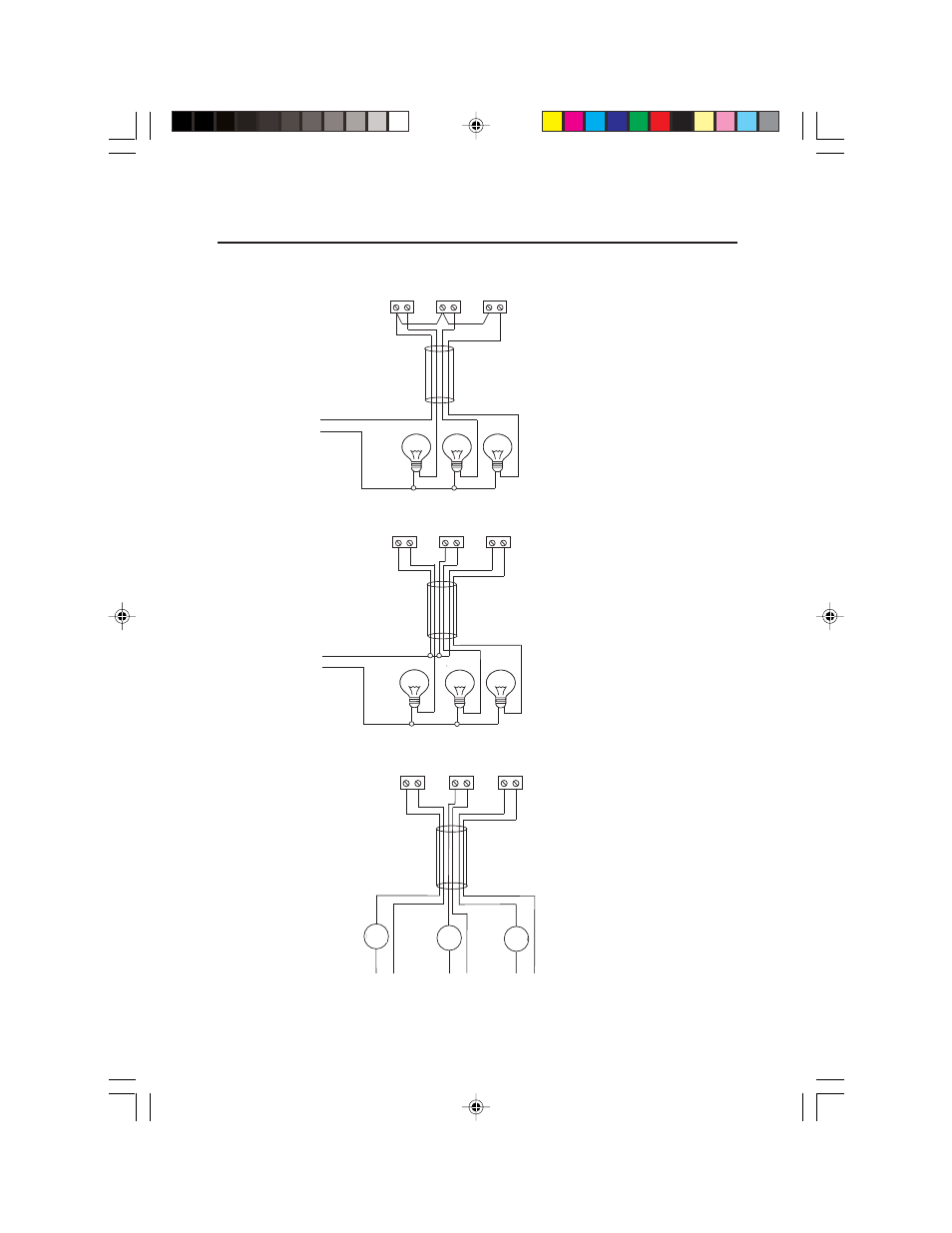

Figura A-1. Esempio di collegamento relè a 4 fili con linea comune interna.
Figura A-2. Esempio di collegamento relè a 6 fili con linea comune esterna.
Figura A-3. Esempio di collegamento relè a 6 fili con tre dispositivi separati di potenza e carico.
USCITA 0 USCITA 1 USCITA 2
USCITA 0 USCITA 1 USCITA 2
USCITA 0 USCITA 1 USCITA 2
POWER INPUT (INGRESSO ALIMENTAZIONE) UNDER (AL DI SOTTO)
ACCEPT
(ACCETTAZIONE)
OVER
(AL DI SOPRA)
POWER INPUT (INGRESSO ALIMENTAZIONE)
UNDER (AL DI SOTTO)
ACCEPT
(ACCETTAZIONE)
OVER
(AL DI SOPRA)
POWER INPUT 1
(INGRESSO ALIMENTAZIONE 1)
LOAD 1
CARICO 1
LOAD 3
CARICO 3
LOAD 3
CARICO 3
POWER INPUT 3
(INGRESSO ALIMENTAZIONE 3) POWER INPUT 2
(INGRESSO ALIMENTAZIONE 2)
