ES-10 Juego opcional de relevador CKW
APÉNDICE A- EJEMPLOS DE CABLEADO DEL RELEVADOR
287

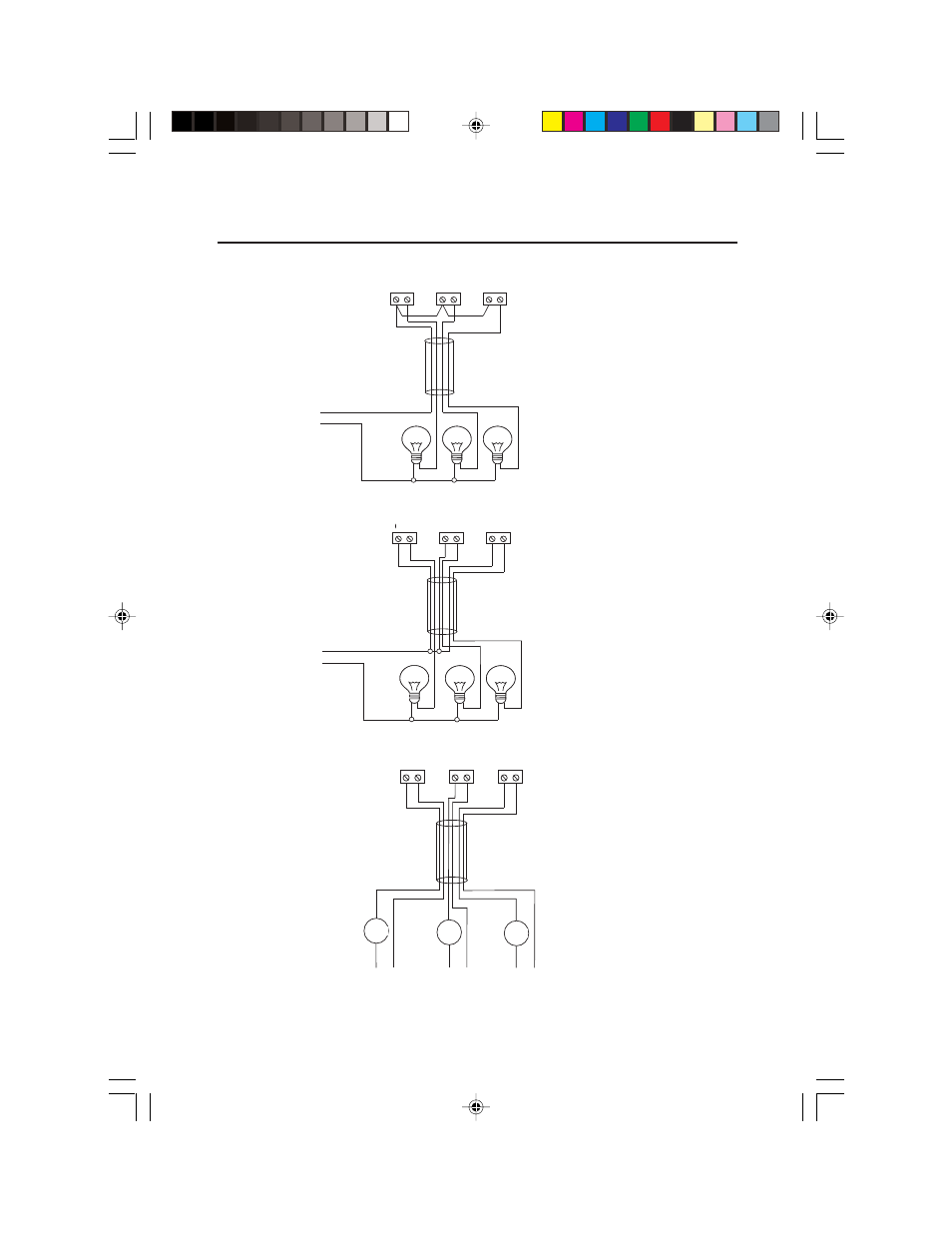

Figura A-1. Ejemplo de una conexión de relevador de 4 cables con
una línea interna común.
Figura A-2. Ejemplo de una conexión de relevador de 6 cables con
una línea externa común.
Figura A-3. Ejemplo de una conexión de relevador de 6 cables con tres alimentaciones
separadas y dispositivos de carga.
SALIDA 0 SALIDA1 SALIDA2
ENTRADA DE CORRIENTE INFERIOR ACEPTACIÓN SUPERIOR
ENTRADA DE CORRIENTE INFERIOR ACEPTACIÓN SUPERIOR
SALIDA 0 SALIDA1 SALIDA2
ENTRADA DE
CORRIENTE 2
CARGA 1
SALIDA 0 SALIDA1 SALIDA2
ENTRADA DE
CORRIENTE 1 ENTRADA DE
CORRIENTE 3
CARGA 2
CARGA 3
