ANNEXE A – EXEMPLES DE CÂBLAGE DU RELAIS

287

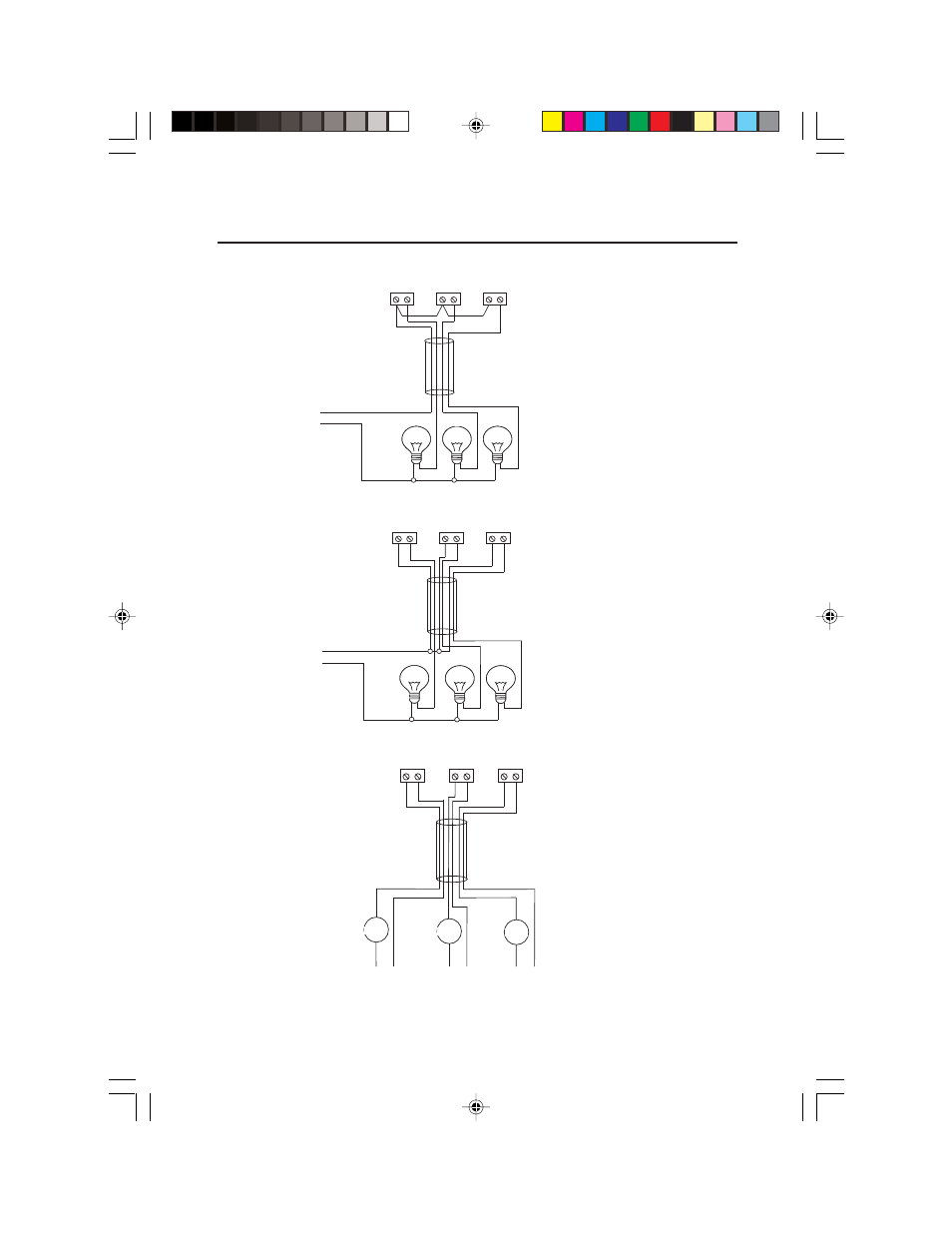

Figure A-1. Exemple d’une connexion de relais à 4 fils avec une ligne

commune interne.

Figure A-2. Exemple d’une connexion de relais à 6 fils avec une ligne

commune externe.

Figure A-3. Exemple d’une connexion de relais à 6 fils avec trois dispositifs distincts

d’alimentation et de charges.

SORTIE 0 SORTIE 1

SORTIE 2

ENTRÉE ALIMENTATION

UNDER

[INSUFFISANT]

ACCEPT

[VALIDER]

OVER

[EXCESSIF]

SORTIE 0 SORTIE 1

SORTIE 2

ENTRÉE ALIMENTATION

UNDER

[INSUFFISANT]

ACCEPT

[VALIDER]

OVER

[EXCESSIF]

SORTIE 0 SORTIE 1

SORTIE 2

ENTRÉE

ALIMENTATION 1

CHARGE3

CHARGE2

CHARGE1

ENTRÉE

ALIMENTATION 2

ENTRÉE
ALIMENTATION 3
