DE-4 CKW-Relais-Optionssatz
Herstellen externer Anschlüsse an den Relais
WICHTIG: Wenn ein über eine Netzleitung versorgtes Gerät an der
Relais-Optionsplatine angeschlossen wird, muss sichergestellt werden,
dass jedes externe Gerät eine ordnungsgemäß geerdete
Wechselstromverbindung verwendet.
• Bei Anschlüssen mit Nennleistungen von 120 V AC oder 220-240 V AC dürfen
nur isolierte Drahtsätze verwendet werden, deren Nennleistung den örtlichen
Vorschriften entspricht.
• Der für den Anschluss an die Relais-Optionsplatine verwendete Draht sollte Teil
eines Mehrleiterkabels mit einem glatten, runden Isolierungsaußenmantel sein.
• Es darf nicht mehr als ein Kabel durch die wasserdichte Tülle geführt werden.
• Es dürfen keine anderen Niederspannungsdrähte im selben Kabelsatz geführt
werden, der mit den Relais-Anschlüssen verbunden wird.
• Der Kabelgesamtdurchmesser muss zwischen 4 mm bis 8 mm (0,157 in.
bis 0,315 in.) liegen.
• Die Klemmenanschlüsse erfordern Drahtgrößen in einem Bereich von 0,14 mm 2
bis 1,5 mm 2 (26 bis 16 AWG). Die Drahtenden sind auf eine Länge von 6 mm
(0,25 in.) abgestreift. Zum Abstreifen der Kabel- und Drahtenden auf die richtigen
Längen siehe Abbildung 2.
• Das Kabel von den Relais-Klemmen muss direkt zur wasserdichten Tülle auf
der linken Seite des Indikatorgehäuses geführt werden. Dabei handelt es sich
um die am nächsten gelegene Tülle direkt unter der Relais-Platine. Siehe
Abbildung 1.

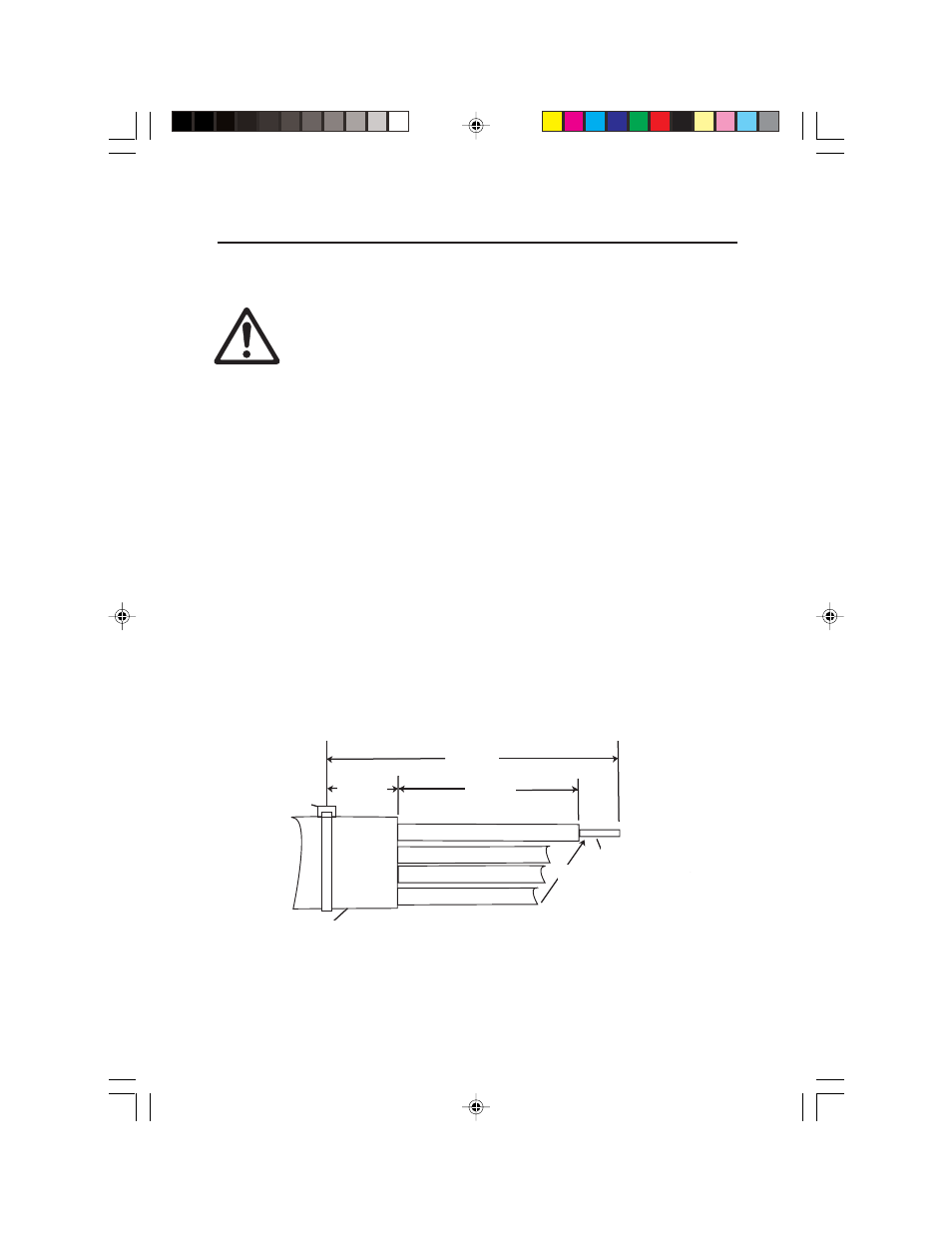

Abbildung 2. Kabelvorbereitung.
*HINWEIS: Installieren Sie den Kabelbinder, nachdem Sie das Kabel durch die
wasserdichte Tülle hindurchführen.
26 BIS 16 AWG
(0,14 BIS 1,5 MM
2 )
4-6-Leiterkabel
57 MM
(2,25 IN)
0,157 IN. – 0,315 IN. Kabeldurchmesser
(4 MM – 8 MM)
GLEICH
KABELBINDER*
6 MM
(0,25 IN)
38 MM
(1,5 IN)
13 MM
(0,5 IN)
