Kit opzionale relè CKW IT-5
• Ogni uscita a relè ha due terminali, collegare ogni coppia
di fili da commutare a ciascun gruppo di terminali.
Vedere la Figura 3, per un diagramma dei contatti relè.
• Per le schede relè in corrente continua, assicurarsi che
la polarità sia corretta.
• La PCB del relè in corrente continua può essere utilizzata
esclusivamente con circuiti in corrente continua.
• La PCB del relè in alimentazione elettrica di rete può
essere utilizzata esclusivamente con circuiti con
alimentazione elettrica di rete.
• Dopo avere eseguito i collegamenti corretti, serrare
saldamente intorno al cavo il dado esterno del
connettore a tenuta stagna.
• Installare il coperchio del terminale del relè come
mostrato in Figura 4 mediante le due viti fornite.
• I collegamenti del relè forniscono solo una chiusura di commutazione,
l'alimentazione elettrica di rete o in corrente continua deve essere fornita
esternamente.
• Per riferimento, l'Appendice A mostra esempi tipici di cablaggio ai relè.
Realizzazione dei collegamenti esterni ai relè (Continua)

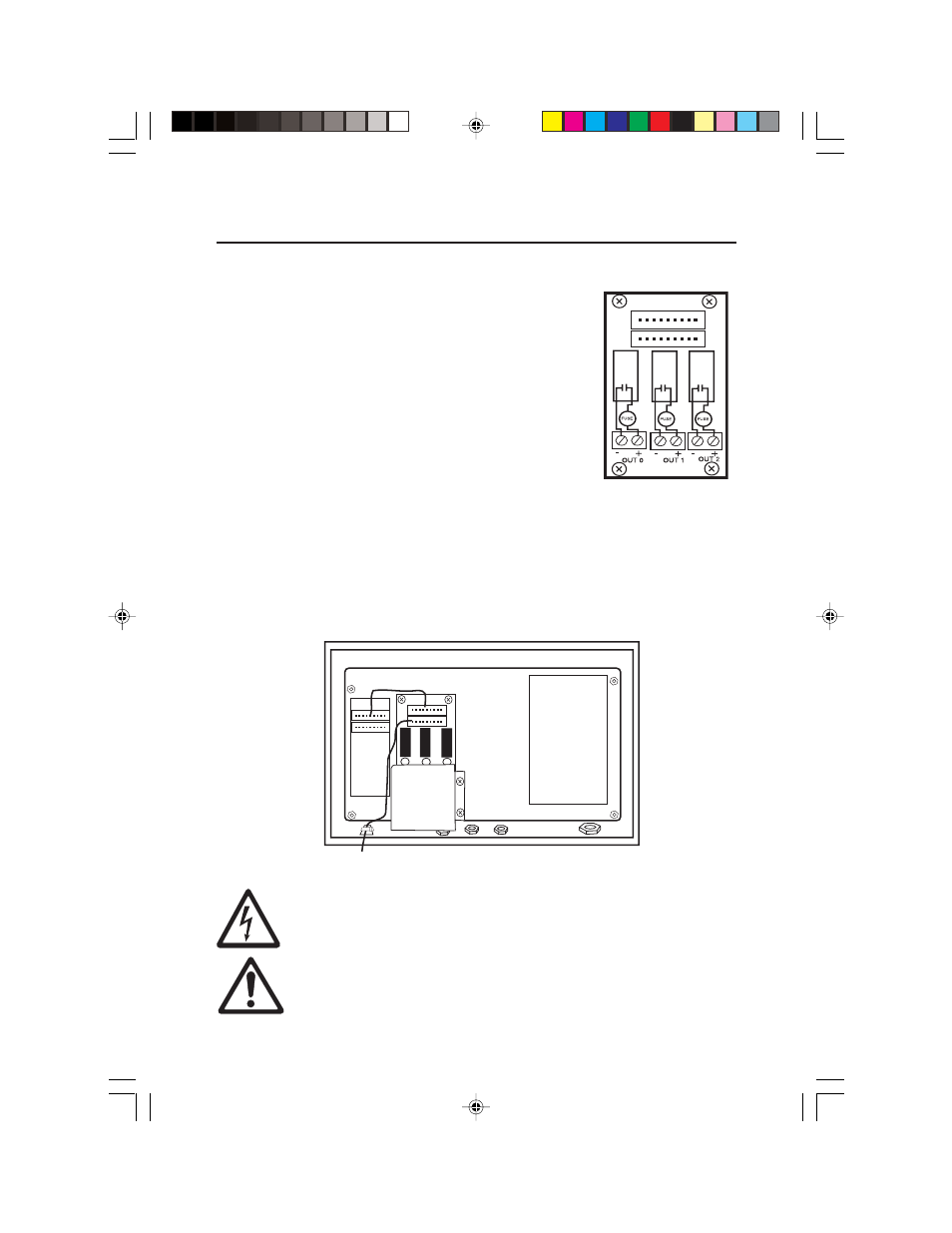

Figura 4. Scheda di uscita a relè con coperchio al proprio posto.
ATTENZIONE: non utilizzare la scheda relè opzionale senza il
coperchio terminale al proprio posto.
IMPORTANTE: esaminare il menu I/O prima di utilizzare la scheda
opzionale relè per controllare i dispositivi esterni.
SCHEDA RELÈ
CAVO CORTO OPZIONALE
SCHEDA
RS-422/
485
OPZIONALE
ALIMENTAZIONE
ELETTRICA
SCHEDA DI USCITA A
RELÈ OPZIONALE
CUSTODIA DELL'INDICATORE
CAVO LUNGO AL CONNETTORE
J10 SULLA SCHEDA PC
PRINCIPALE
Figura 3. Uscita a relè.
Diagramma dei contatti
della scheda.
